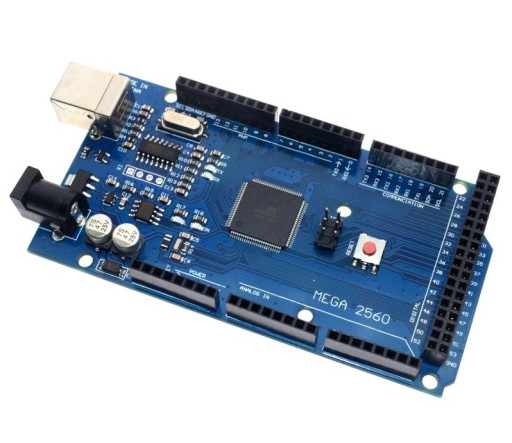

Микрокомпьютер AVR Mega 2560 R3 CH340, клон ARDUINO

AVR MEGA 2560

Mega2560 jest płytką uruchomieniową bazujacą na mikrokontrolerze ATmega2560, w pełni zgodną z bardzo popularnym modułem ARDUINO MEGA 2560 R3 . Moduł posiada 54 wejść/wyjść cyfrowych (14 z nich może pracować w trybie PWM), 16 wejść analogowych, 4 interfejsy UART, oscylator kwarcowy 16 MHz, interfejs USB z układem odpowiedzialnym za transmisję danych: CH340, gniazdo zasilania, złącze ICSP i przycisk reset. Zawiera wszystko co jest potrzebne aby szybko zacząć pracę z mikrokontrolerem. Wystarczy podłączyć płytkę przy pomocy kabla USB do komputera PC i zacząć programować przy pomocy wygodnego środowiska programowania IDE z wieloma przykładami oprogramowania.

Specyfikacja techniczna:

• Procesor : ATmega2560
• Taktowanie układu ATmega2560 : 16MHz
• Układ odpowiedzialny za transmisję danych USB : CH340 (lub odpowiednik)
• Taktowanie układu CH340: 12MHz
• Napięcie - logika układu : 5V
• Napięcie zasilania DC : 7-12V (zalecane 7 -9 V)
• Napięcie zasilania USB: 5V
• Piny I/O : 54 (15 portów może pracować w trybie PWM )
• Piny analogowe : 16 ( kanały przetwornika A/C )
• Max prąd na pinie I/O : 40 mA
• Max wydajność prądowa, pinu 3.3V : 50 mA
• Pamięć FLASH : 256 KB z czego 8kB użyte przez bootloader
• Pamięć SRAM : 8 KB
• Pamięć EEPROM : 4 KB

W zestawie:

Moduł MEGA2560 CH340 - kompatybilny z układem ARDUINO MEGA2560 R3
