Sterownik zmiany kierunku silnika DC

Urządzenie umożliwia zmianę kierunku obrotów silnika DC wraz z obsługą wyłączników krańcowych.

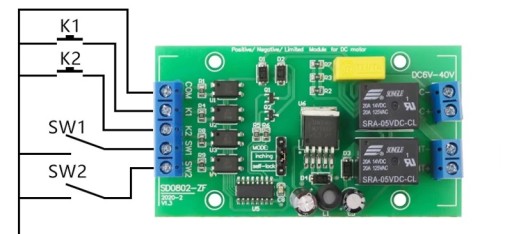

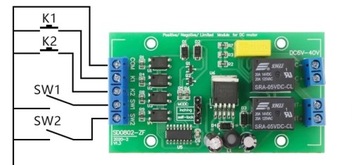

Do dyspozycji mamy następujące sygnały wejściowe:

• COM zacisk wspólny sygnałów
• K1 przycisk kierunek przód
• K2 przycisk kierunek tył
• SW1 wyłącznik krańcowy kierunku K1 (przód)
• SW2 wyłącznik krańcowy kierunku K2 (Tył)

Wszystkie sygnały wejściowe K1, K2, SW1, SW2 są typu zwiernego (tzn. bez zadziałania  "nie przewodzą").

Sterownik umożliwia cykliczną prace pracę przód-tył z obsługą krańcówek, wykonanie jednego cyklu itd. (poniższe schematy).

Parametry techniczne

• Napięcie zasilania 8-40VDC
• Pobór mocy 2 W
• Obsługa sygnałów wejściowych NO (normalnie otwarte)
• Maksymalny prąd wyjściowy silnika 10A
• Opóźnienie reakcji na sygnały wejściowe 20ms
• Temperatura pracy -20 Cdo 50 C
• Wilgotność pracy 0-95% bez kondesnacji
• Wymiary PCB 84x46x15 mm
