Elektrozawór 6/2 50L 12V dzielnik sekcja do tura

Hydrauliczny elektrozawór 6/2 o przepływie 50 litrów i napięciu cewki 12V

Elektrozawór 6/2 jest swojego rodzaju dzielnikiem strumienia umożliwiającym rozbudowanie obecnego układu o dodatkową sekcję roboczą.

Jego charakterstyczna budowa umożliwia wpięcie się w sekcję rozdzielacza głównego oraz przekierowanie strumienia przepływu oleju do dodatkowego odbiornika (przykład połączenia podany poniżej w aukcji).

Dzięki wykorzystaniu tego zaworu istnieje możliwość sterowania jedną sekcją roboczą dwoma odbiornikami np. siłownikami.

Aplikacje:

Ładowacz czołowy, pługi śnieżne, ładowarki teleskopowe,

Używany w gałęziach t.j.

Przemysł budowlany, przemysł rolniczy, przemysł samochodowych, przemysł lotniczy,

Specyfika zaworu:

🔵 Gwinty przyłączeniowe: 1/2"

🔵 Maksymalny przepływ: 50 l/min

🔵 Ciśnienie max: 250 Bar

🔵 Napięcie cewki: 12V

🔵 Obsługa awaryjna: za pomocą szpilki

🔵 Materiał korpusu: żeliwo

🔵 Oznaczenie produktu: HEV62.50L.12V.06N

Przykładowe użycie elektrozawory w dwoma siłownikami!

Podłączenie.

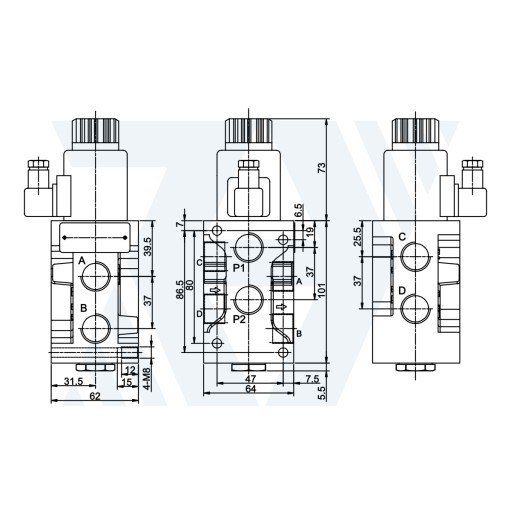

Zawór posiada dwa porty "P1,P2" umożliwiające jego bezpośrednie połączenie z dwoma portami z sekcji rozdzielacza. Porty C,D łączymy z portami głównego siłownika w układzie natomiast porty A,B łączymy z siłownikiem dodatkowym.

Istnieje możliwość wpięcia manometru do zaworu aby móc obserwować wysokość ciśnienia przy której zawór zostaje aktywowany.

Sposób działania.

W pozycji wyjściowej (brak napięcia na cewce) porty P1,P2 są bezpośrednio otwarte z portami C,D co poprzez rozdzielacz główny umozliwia pracę siłownikiem głównym.

W momencie podania napięcia na cewkę następuje przesterowanie i otwarcie portów A,B oraz umożliwia pracę siłownikiem dodatkowym. W tym momencie porty C,D są odcięte a więc nie możliwości wykonania pracy siłownikiem głównym.

Po ustaniu podawania napięcia na cewkę następuje powrót suwaka do pozycji wyjściowej oraz ponowne otwarcie portów A,B co umożliwia dalszą pracę siłownikiem głównym.
