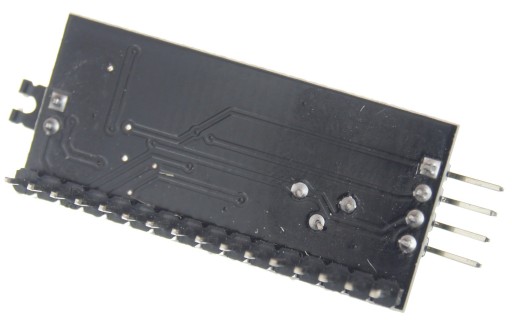

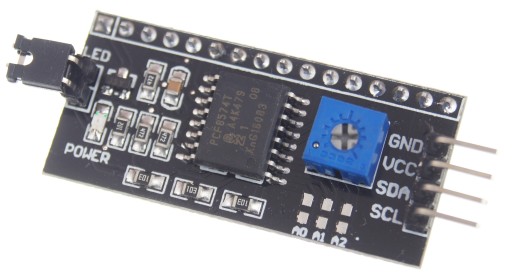

Moduł konwerter do wyświetlacza LCD HD44780 I2C

Dane techniczne:

• Napięcie zasilania: 2,5-6 V
• Obsługa protokołu I2C
• Rozmiar: 41,5 mm (długość) * 19 mm (szerokość) * 15,3 mm (H)
• Waga: 5 g
• PCB Kolor: czarny
• Zgodny z wyświetlaczami LCD opartymi o sterownik HD44780
• Podświetlenie ekranu można ustawić za pomocą zworki.
• Możliwość regulacji kontrastu za pomocą potencjometru.
• Moduły można kaskadowo łączyć do 8 kaskad.(A0,A1,A2 modyfikuje adres urządzenia)

Działanie:

Załączanie wyłączanie podświetlenia:

• Piny zwarte - ekran podświetlony,
• Piny rozwarte - ekran zgaszony

Regulacja kontrastu: (niebieski potencjometr odpowiada za kontrast)

• Obrót zgodnie z ruchem wskazówek zegara - silniejsze podświetlenie
• Obrót przeciwnie do ruchu wskazówek zegara - redukcja podświetlenia.

• Konstrukcja potencjometru z przodu, umożliwiająca swobodną regulację w dowolnym momencie
