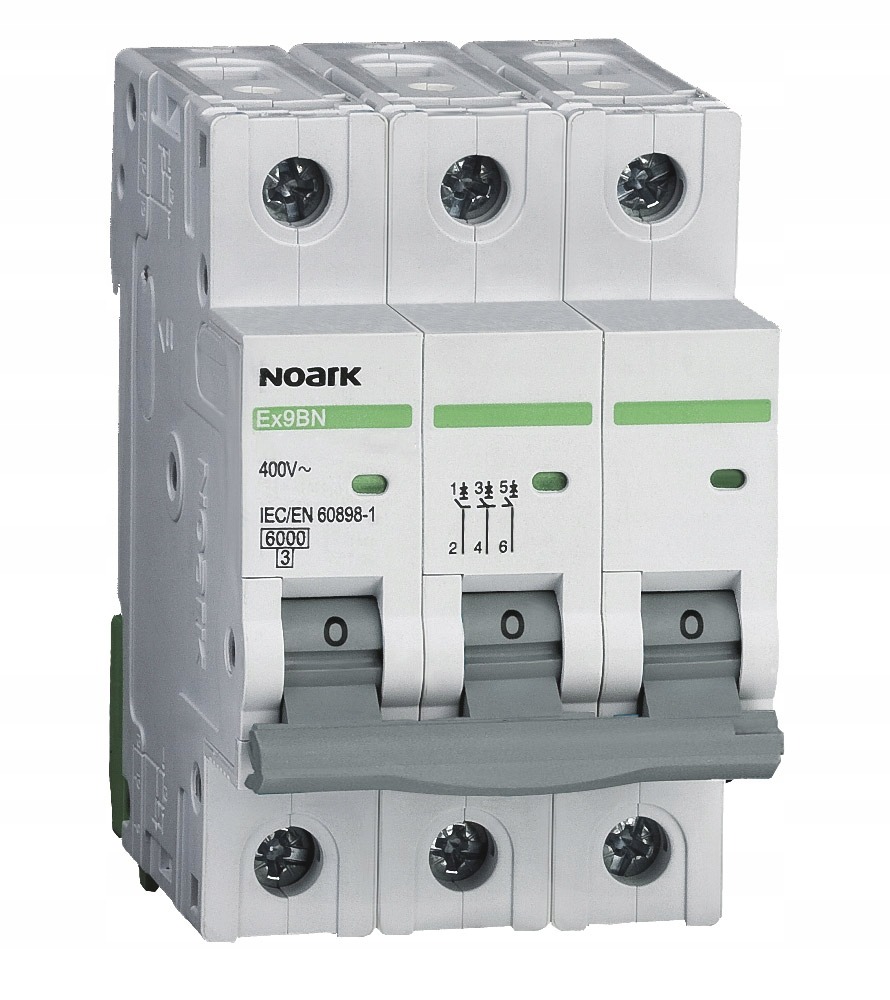

Автоматический выключатель B20 3P Noark Ex9BN

100054

Wyłączniki nadprądowe

Ex9BN 3P B20

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A.

Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D.

Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D.

W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne. Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi.

Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie.

Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

Charakterystyka

• Znamionowa zwarciowa zdolność łączeniowa Icn EN 60898 przy 230 V: 6
• Znamionowa zwarciowa zdolność łączeniowa Icu IEC 60947-2 przy 230 V: 10
• Jednocześnie rozłączany biegun N: NIE
• Liczba biegunów: 3
• Prąd znamionowy: 20
• Liczba biegunów (całkowita): 3
• Nadaje się do instalacji podtynkowych: TAK
• Głębokość wbudowania: 74
• Szerokość wyrażona liczbą modułów: 3
• Napięcie znamionowe: 400
• Rodzaj napięcia: AC
• Stopień zanieczyszczenia: 2
• Klasa ograniczania energii: 3
• Możliwość dodatkowego wyposażenia: TAK
• Stopień ochrony (IP): IP20
• Charakterystyka wyzwalania: B
• Częstotliwość:
• Kategoria przeciwprzepięciowa: 3
