ГИДРАВЛИЧЕСКИЙ ШЛАНГ DN10 AA 3/8" BSP 2500 180b

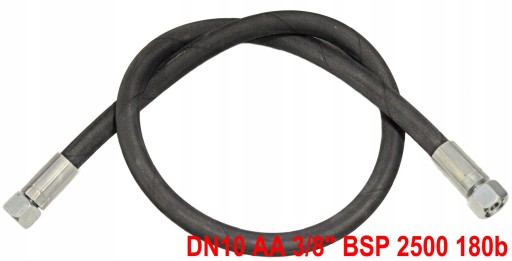

PRZEWÓD HYDRAULICZNY DN10 AA 3/8" BSP 2500 180bar

Średnica wewnętrzna: 10 mm

Średnica zewnętrzna: 17 mm

Ciśnienie pracy: 180 bar

Ilość oplotów: 1 SN

Max przepływ: 50 l/min

Temperatur pracy: - 40°C do 90°C

Końcówka I: 3/8" BSP, stożek 60° (prosta, nakrętka, typ A)

Końcówka II: 3/8" BSP, stożek 60° (prosta, nakrętka, typ A)

Długość całkowita: 2500 mm (razem z zakuciami)

Zastosowanie: hydraulika siłowa, rolnictwo, przemysł

PRZEWODY WYKONYWANE SĄ PO ZAKUPIE, NA INDYWIDUALNE ZAMÓWIENIE KUPUJĄCEGO I NIE PODLEGAJĄ ZWROTOWI!!!

Sposób oznaczania przewodów

A- końcówka prosta z nakrętką

B- końcówka prosta gwint zewnętrzny

K90 - końcówka kątowa 90°, nakrętka

k45 - końcówka kątowa 45°, nakrętka

DN - średnica wewnętrzna przewodu

Przykład:

DN10/1-AA-M18x1,5L-500, przewód o średnicy wewnętrznej 10 mm z jednym oplotem (1SN), obie końcówki proste z nakrętką M18x1,5 typ lekki, długość całkowita 500 mm

Prezentowane zdjęcie ma jedynie charakter poglądowy

W celu identyfikacji gwintu proszę kierować się tabelą poniżej.
