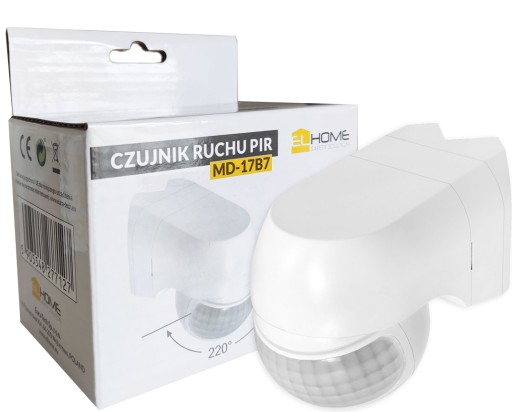

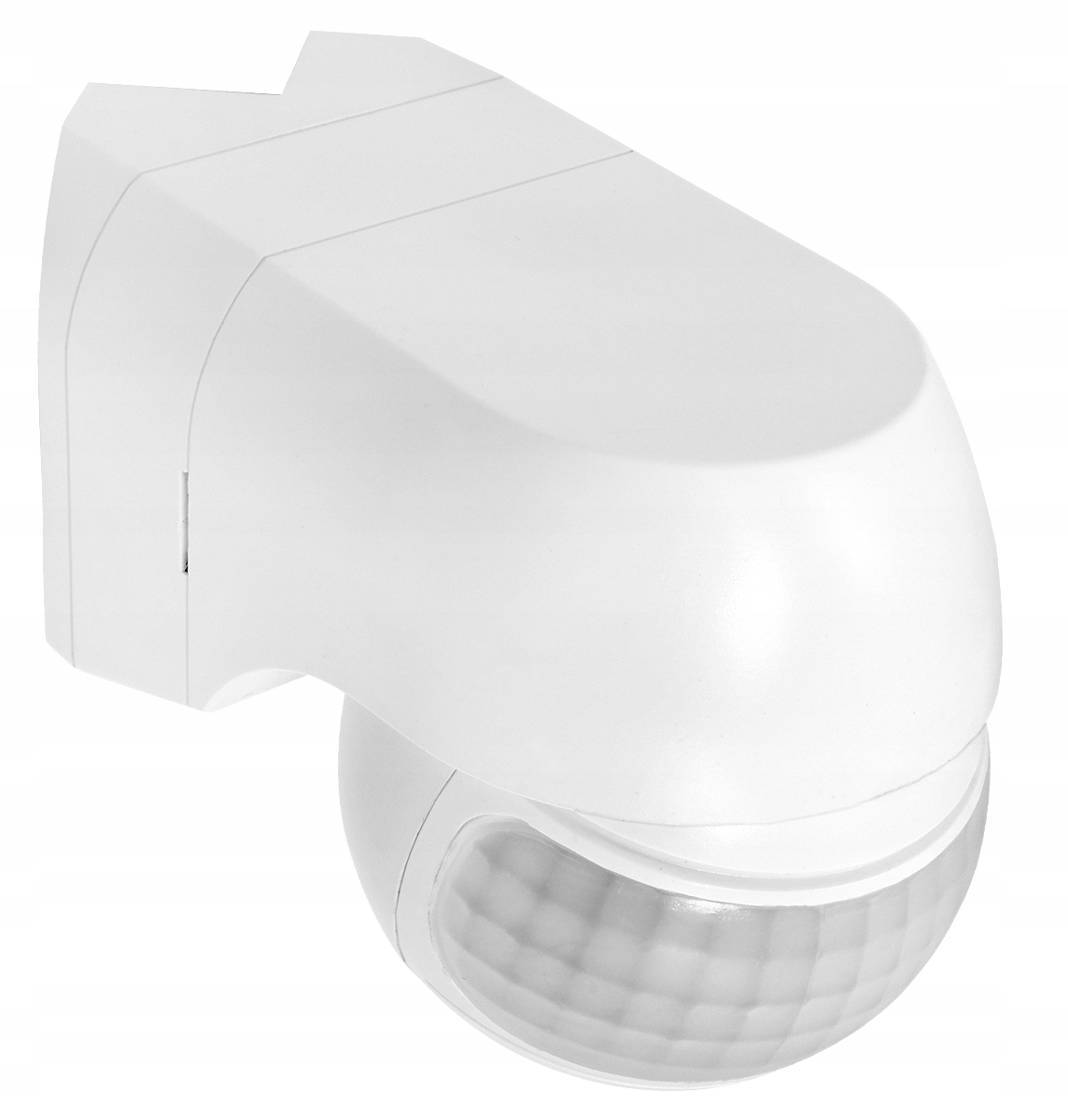

Czujnik ruchu MD-17B7 przeznaczony jest do automatycznego sterowania oświetleniem na zewnątrz lub wewnątrz budynku (lub innymi urządzeniami elektrycznymi) po wykryciu ruchu w pobliżu miejsca jego instalacji. Sercem urządzenia jest pasywny czujnik podczerwieni o kącie detekcji ruchu wynoszącym około 220 stopni.

Kąt detekcji czujnika ruchu PIR wynosi około 220°, natomiast maksymalny zasięg detekcji może wynosić do około 12 m po prawidłowym zainstalowaniu urządzenia na wysokości 2 m nad podłożem.

INSTALACJA

W celu zainstalowania czujnika na ścianie należy:

1. Odłączyć zasilanie za pomocą bezpiecznika lub włącznika głównego.

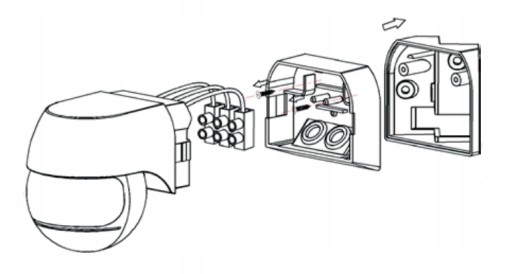

2. Przy pomocy płaskiego wkrętaka oddzielić podstawę mocującą od pokrywy podstawy.

3. Podstawa mocująca składa się z 2 elementów, przed montażem należy je oddzielić odkręcając 2 śruby mocujące.

4. Poprzez 2 otwory w pokrywie podstawy mocującej odznaczyć w wybranym miejscu na ścianie miejsca na 2 kołki i wkręty montażowe (wyposażenie zestawu).

5. W wybranych miejscach na ścianie wywiercić 2 otwory, za pomocą kołków i wkrętów montażowych zamocować pokrywę podstawy na ścianie.

6. Odizolować końcówki przewodów na długości około 6-8mm.

7. Podłączyć czujnik do zasilania i odbiornika zgodnie ze schematem

Podłączyć przewód fazy zasilania (L) do zacisku oznaczonego jako L (kolor brązowy) na kostce zaciskowej.

Podłączyć przewód zera zasilania (N) oraz zera odbiornika do zacisku oznaczonego jako N (kolor niebieski) na kostce zaciskowej.

Podłączyć przewód fazy odbiornika do zacisku oznaczonego jako L’ (kolor czerwony) na kostce zaciskowej.

8. Zamocować czujnik na przykręconej uprzednio do ściany pokrywie podstawy.

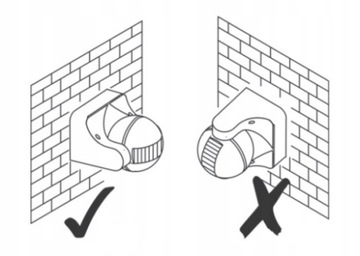

Czujnik może być zainstalowany bezpośrednio na ścianie, ale także umocowany w narożniku wewnętrznym lub zewnętrznym ściany za pomocą dołączonego adaptera.

USTAWIENIA UŻYTKOWE

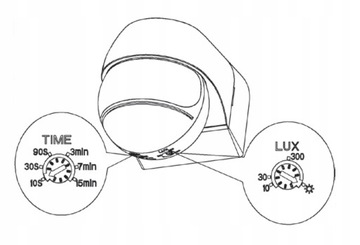

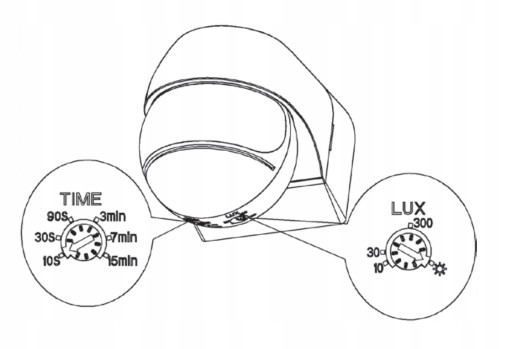

• USTAWIENIE CZASU ZWŁOKI (TIME):

Potencjometrem czasu ustawiamy czas, po którym oświetlenie ma się wyłączyć od momentu wykrycia ostatniego ruchu przez czujnik. Aby zwiększyć czas zwłoki należy potencjometr czasu przekręcić zgodnie z ruchem wskazówek zegara. Maksymalna zwłoka czasowa wynosi około 15 minut. Aby zmniejszyć czas zwłoki należy potencjometr czasu przekręcić w kierunku przeciwnym do ruchu wskazówek zegara. Minimalna zwłoka czasowa wynosi około 10 sekund.

• USTAWIENIE PROGU NATĘŻENIA ŚWIATŁA (LUX):

Potencjometrem progu natężenia światła ustawiamy minimalny próg zewnętrznego (naturalnego oświetlenia przy jakim czujnik ruchu ma zadziałać. Po ustawieniu potencjometru w skrajnym prawym położeniu, czujnik ruchu powinien załączać oświetlenie przy bardzo niskim natężeniu światła zewnętrznego, czyli praktycznie po zmroku. Pozycję przełącznika należy ustalić doświadczalnie, zgodnie z preferencjami użytkownika. Rozwiązanie takie pozwala na oszczędzanie energii poprzez wyeliminowanie automatycznego włączania oświetlenia np. podczas dnia.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 230 V AC / 50 Hz
• Współczynnik ochrony: IP44
• Materiał obudowy: Tworzywo sztuczne
• Rodzaj czujnika: PIR
• Zalecane miejsce instalacji: na zewnątrz / wewnątrz
• Zalecana wysokość instalacji: 1.8 - 2.5 m
• Kąt wykrywania ruchu: 220°
• Zasięg wykrywania ruchu: maks. 12 m
• Zakres regulacji zwłoki czasowej: min. 10 s ± 3 s maks. 15 min ± 2 min
• Zakres regulacji progu światła zewn.: <3 - 2000 lx
• Maks. obciążenie rezystancyjne: 1200 W
• Maks. obciążenie indukcyjne: 500 W
• Regulacja parametrów czujnika: Tak
• Regulacja czasu podtrzymania oświetlenia: Tak
• Regulacja oświetlenie zawnętrznego: Tak
• Temperaturowy zakres pracy czujnika: -20ºC ~ +40ºC
• Wymiary czujnika (W x SZ x G): 80 x 68 x 115 mm
• Waga netto czujnika: 160 g

Dane logistyczne:

• Wymiary opakowania (W x SZ x G): 118 x 75 x 86 mm
• Waga brutto: 220 g
• Typ opakowania: Karton
