Moduł kontrolujący i zabezpieczający ogniwa akumulatorowe przed ich przeładowaniem lub nadmiernym rozładowaniem, które może doprowadzić do trwałego ich uszkodzenia - tzw. Balanser lub Balancer.

Podczas korzystania z baterii litowej jej ładowanie i rozładowywanie muszą być chronione przez obwód, aby chronić baterię litową przed uszkodzeniem lub uzyskać z niej bezpieczne źródło zasilania. Prezentowany moduł służy do ochrony ładowania i rozładowania baterii litowych. W porównaniu z popularnymi płytami zabezpieczającymi baterię litową (balanser), moduł ma 4 diody LED wskazujące aktualny stan naładowania baterii litowej.

Cechy:

1. Moduł chroni baterię litową przed uszkodzeniem podczas ładowania lub rozładowania.
2. Zapewnia wiele funkcji zabezpieczających przed: nadmiernym prądem, przepięciem, zwarciem, chroni przed przegrzaniem.
3. Odpowiedni do baterii litowej o napięciu roboczym: 3.7V ~ 4.2V.
4. Moduł wykonany jest z wysokiej jakości komponentów elektronicznych, niezawodnych i stabilnych.
5. Rozsądna konstrukcja, łatwy do podłączenia i użytkowania.

Wprowadzenie funkcji:

Gdy prąd obciążenia jest mniej niż 50mA w sposób ciągły, wyjście zostanie wyłączone.

Zainstalowano włącznik, który jest podłączony do punktu K i ujemnego bieguna wyjściowego. Naciśnij krótko, aby włączyć wyświetlacz stanu akumulatora i włączyć wyjście 5V. Dwa kolejne krótkie naciśnięcia wyłączą wyświetlacz stanu i wyłączą wyjście 5V.

Gdy prąd ładowania spadnie do 100mA po osiągnięciu ostatecznego pływającego napięcia ładowania, cykl ładowania zostanie automatycznie zakończony.

Gdy napięcie baterii wzrośnie powyżej 4.1V, cykl ładowania zostanie zatrzymany.

Gdy napięcie baterii jest niższe niż 2.8V, akumulator zostanie wstępnie naładowany prądem 180mA.

Opis wyprowadzeń znajduje się z tyłu produktu.

Ładuje ogniwo akumulatorowe również w trakcie korzystania z napięcia wyjściowego - w trakcie zasilania urządzeń zewnętrznych za pośrednictwem tego modułu odbywa się równoczesne ładowanie akumulatora.

Parametry techniczne:

• Napięcie zasilania modułu: DC 4.5V - 5.5V (zalecane DC 5V)
• 85 °
• Moduł z funkcją zabezpieczenia baterii litowej (dla baterii litowej bez ochrony, płyta ochronna)
• Zabezpieczenie nadprądowe (OCP)
• Ochrona przeciwprzepięciowa (OVP)Prąd ładowania: 0-2.1A
• Pobór prądu spoczynkowego: 100uA
• Pełne napięcie ogniwa akumulatorowego: 4.2V +-1%.
• Prąd rozładowania: 0 - 3.5A (szczytowy);
• Prąd spoczynkowy rozładowania: 50uA
• Wydajność rozładowania: maksymalnie 96%
• Napięcie wyjściowe: 5V
• Prąd wyjściowy: 0 - 2.1A;
• Temperatura otoczenia: od -20 ° do +
• Zabezpieczenie przed zwarciem (SCP)
• Zabezpieczenie przed nadmierną temperaturą (OTP)

Wskaźnik interwału poziomu naładowania i rozładowania: 4 pozycyjny (4 szt. LED) - procentowy wskaźnik stanu ogniwa akumulatorowego.

Konstrukcja i przeznaczenie modułu pozwala go uznać za rozbudowany, jednoogniwowy moduł powerbanku ze wskaźnikiem stanu akumulatora.

Zalecany jako jedno z najlepszych urządzeń obsługujących akumulatory litowe.

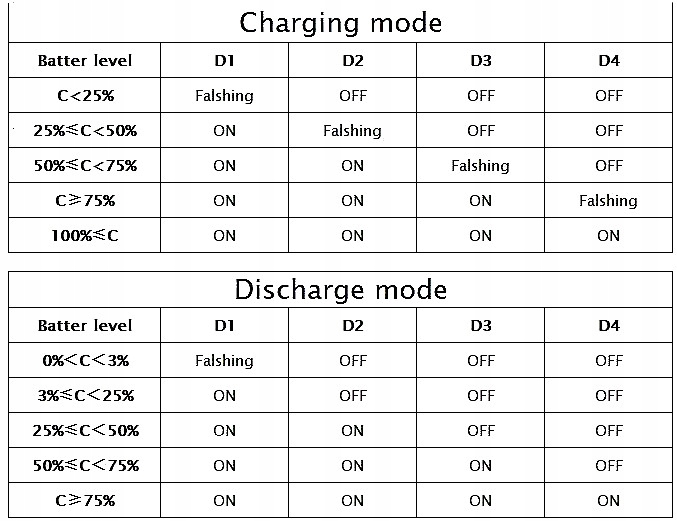

Tabela powyżej przedstawia sposób sygnalizowania stanu ogniwa akumulatorowego, podłączonego do modułu.

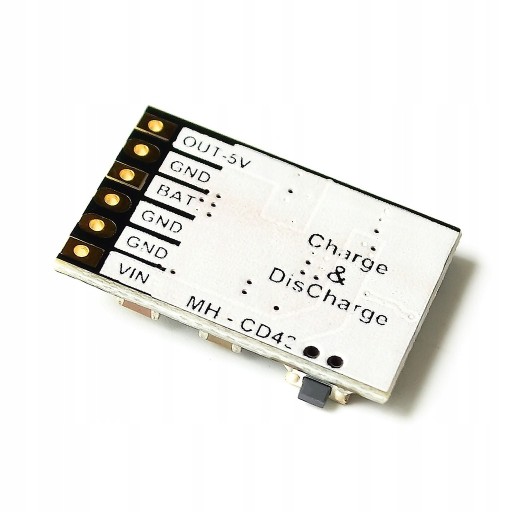

Ponżej - grafika przedstawiająca rozmieszczenie padów przyłączeniowych.
