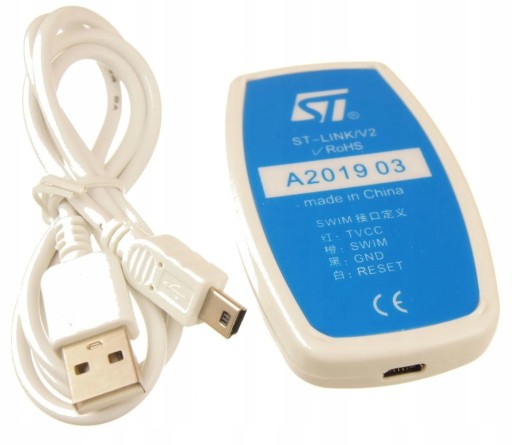

Программатор ST-LINK/V2 JTAG SWD SWIM STM32 CLONE

ST-LINK/V2 JTAG SWD SWIM STM32 programator KLON

Dane techniczne:

• Programator-debugger z USB obsługujący interfejsy JTAG i SWD (mikrokontroler STM32) i SWIM (mikrokontroler STM8).
• Za jego pomocą można programować w systemie mikrokontrolery z rodzin: STM32 (poprzez złącze JTAG) oraz STM8 (poprzez złącze SWIM).
• Urządzenie współpracuje z komputerem PC przez interfejs USB, jest aktywne przez środowisko programistyczne:

Właściwości

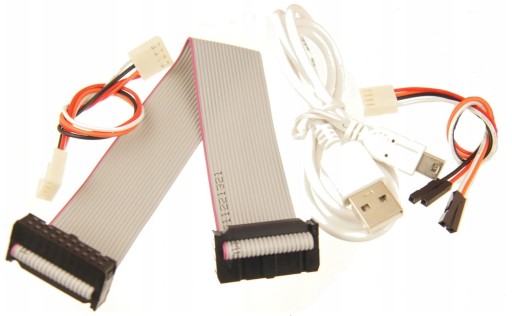

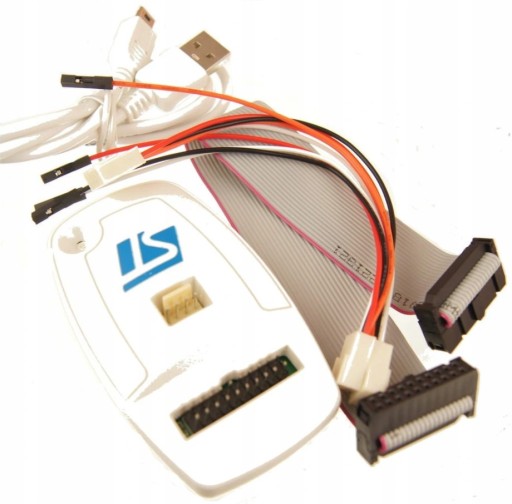

• Wyposażony w złącze IDC20 (JTAG-SWD-SWIM)
• Programowanie i debugowanie pracy mikrokontrolerów STM32 (przez JTAG / SWD)
• Programowanie i debugowanie pracy mikrokontrolerów STM8 (przez SWIM)
• Współpracuje z pakietami µVision (Keil), IAR Embedded Workbench (IAR), True Studio
• (Atollic), zestaw narzędzi VX dla ARM Cortex-M (TASKING) oraz STVP (STMicroelectronics)
• Zasilanie z USB
• Możliwość aktualizacji firmware'u
• Interfejs SMIM: 1,65-5,5 V
• Interfejs JTAG / SWD: 1,65-3,6 V

UWAGA!Jest to klon programatora i działa on poprawnie tylko z następującymi programami.

- STM32 ST-Link Utility

- ST Visual Programmer

- STM32CubeIDE 1.13.1Klon nie działa z programem:- STM32CubeProgrammer

Aby zaktualizować firmware programatora proszę zastosować się do poniższych instrukcji.

1. Zainstalować program STM32 ST-LINK Utility.

2. Wybieramy tryb JTAG w ustawieniach: Target->Settings->Conection settings ->Port JTAG.

3. Jeśli programator nie bedzie potrafił się połączyć proszę odłączyć programator od komputera i połączyć ponownie.

4. Dodatkowo trzeba oczywiście przekopiować pliki z nowym firmware w odpowiednie miejsce.

C:\Program Files (x86)\STMicroelectronics\STM32 ST-LINK Utility\ST-LINK Utility i powinno zadziałać.

Pliki pobrane z: https://www.st.com/en/development-tools/stsw-link007.html

5. Po zakończeniu aktualizacji wracamy do ustawień "SWD"

Jeśli aktualizacja przebiegnie pomyślnie otrzymamy odpowiedni komunikat.
