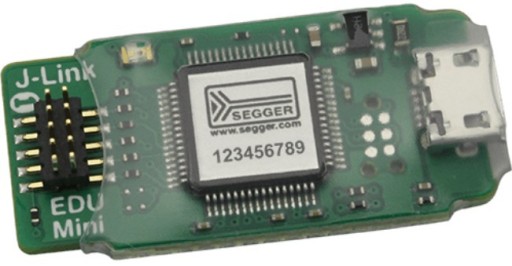

J-Link EDU mini (08.08.91) - программатор-отладчик

J-Link EDU mini (8.08.91) - programator-debugger JTAG dla mikrokontrolerów ARM Cortex-M

Opis

Emulator JTAG/SWD z interfejsem USB do celów edukacyjnych firmy Segger.

Obsługuje procesory z rdzeniem z serii Cortex-M.

J-Link EDU jest natywnie obsługiwany w środowiskach programistycznych IAR EWARM , KEIL µVision , Rowley Crossworks , oraz CodeSourcery G++ . Z programem GDB-Server , obsługę zapewniają również zestawy narzędziowe Atollic TrueStudio , Yagarto , oraz inne kompatybilne z nim środowiska programistyczne.

OpcjaFlash Breakpoints (programowe punkty przerwania w pamięci Flash) pozwala użytkownikowi ustawić nieograniczoną liczbę punktów przerwania w wewnętrznej pamięci Flash danego urządzenia. Ograniczenia debugowania związane z ustaloną liczbą sprzętowych punktów przerwania (2 dla ARM7/9, 4 dla Cortex-M0 i zazwyczaj 6 dla Cortex-M3) są całkowicie wyeliminowane .

Uwaga!

Licencja umożliwia korzystanie z programatora J-LINK EDU wyłącznie w niekomercyjnych celach edukacyjnych.

Zabronione jest używanie programatora oraz oprogramowania J-LINK:

• bezpośrednio lub pośrednio, na potrzeby organizacji dochodowej lub w celach biznesowych lub dla innych przedsięwzięć nastawionych na zysk,
• bezpośrednio lub pośrednio, w jakimkolwiek środowisku komercyjnym (np. w biurze),w celu projektowania, debugowania, programowania lub tworzenia produktu komercyjnego (lub jego części),
• w celu zarabiania pieniędzy lub czerpania jakichkolwiek korzyści finansowych z tym związanych.

W przypadku wątpliwości czy określone zastosowanie jest zgodne z licencją zaleca się kontakt z dystrybutorem lub bezpośrednio z firmą SEGGER.

Dla wyjaśnienia: Student korzystający z J-Link EDU Mini bezpośrednio lub pośrednio w organizacji biznesowej lub nastawionej na zysk (np. firmie) jest uważany za naruszającego zakres niniejszej umowy.

Właściwości

• Bezpośrednie ładowanie do pamięci Flash
• Interfejs USB 2.0 (złącze microUSB)
• Obsługiwane procesory (CPU): Cortex-M0/M1/M3/M4
• Obsługa Serial Wire Debug (SWD)
• Obsługa Serial Wire Viewer (SWV)
• Automatyczne rozpoznawanie rdzeni procesorów
• Zasilanie przez microUSB, nie jest wymagany zasilacz
• Wsparcie dla taktowania adaptacyjnego
• Wszystkie sygnały JTAG można monitorować, można mierzyć napięcie docelowe
• 10-pinowe złącze JTAG
• Szeroki zakres zmian napięcia docelowego: 1,2 V-3,3 V, 5 V (dopuszczalne)
• W komplecie 20-pinowy kabel taśmowy
• Opcjonalny program J-Flash do programowania pamięci Flash
• Opcjonalna biblioteka Flash DLL, która umożliwia wykorzystanie pamięci Flash w niestandardowych aplikacjach
• Opcjonalny SDK (Software Developer Kit)
• Zasilanie przez J-Link urządzeń przy poborze prądu do 300 mA, z zabezpieczeniem przed przeciążeniem

Uwaga!

Moduł ma wyprowadzenia o gęstym rastrze (1,27 mm). Taki sam raster ma także kabel dolączony do zestawu.

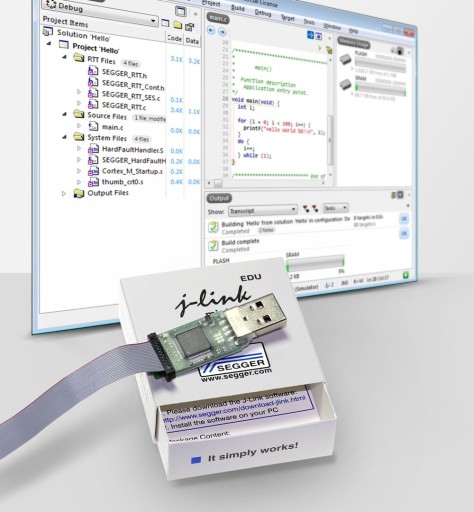

W zestawie:

• Interfejs Segger J-Link EDU mini
• 20-żyłowy kabel taśmowy (raster złącza: 1,27mm)
• 10-żyłowy kabel taśmowy (raster złącza: 1,27mm)
• Kabel microUSB
