Адаптер BGA48/BGA24/WSON8 -> PDIP48 NAND и NORS

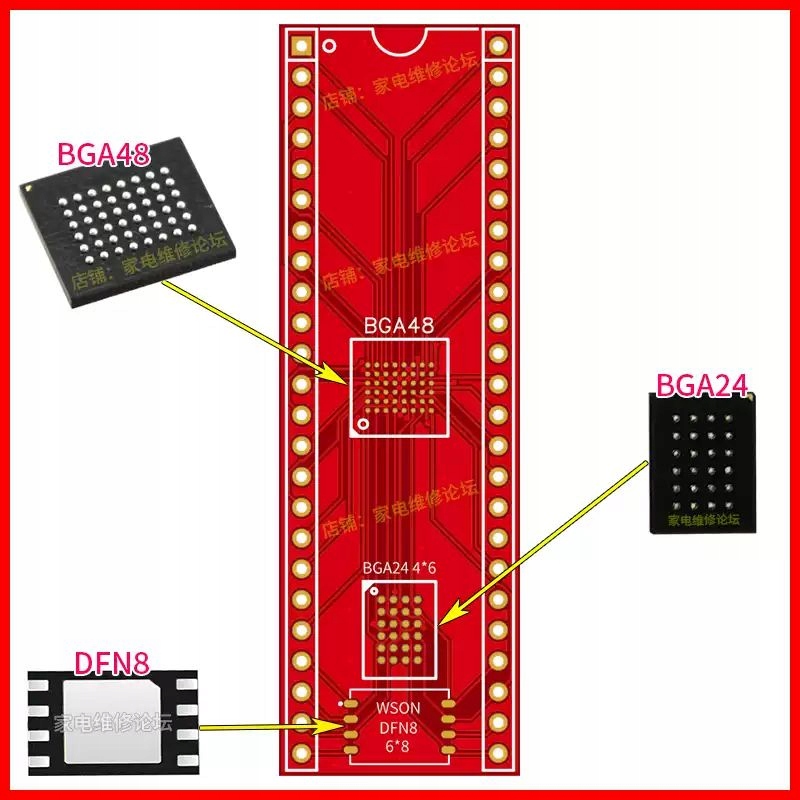

Adapter BGA48 / BGA24 / WSON(DFN)8 SMD na DIP 48 - potrójny uniwersalny adapter dla:

- pamięci pamięci NOR Flash w obudowie BGA48 z rastrem (ball pitch) =0,8mm,

- pamięci NAND i NOR Flash w obudowie BGA24 6x8mm z matrycą kulek 6x4  oraz rastrem (pitch) =1.0mm

- oraz szeregowych pamięci NOR Flash w obudowach WSON(DFN)8  6x8mm

pozwalający na programowanie i używanie ich w podstawkach bądź na pad'ach DIL48 programatorów i innych urządzeń (np. płytek testowych).

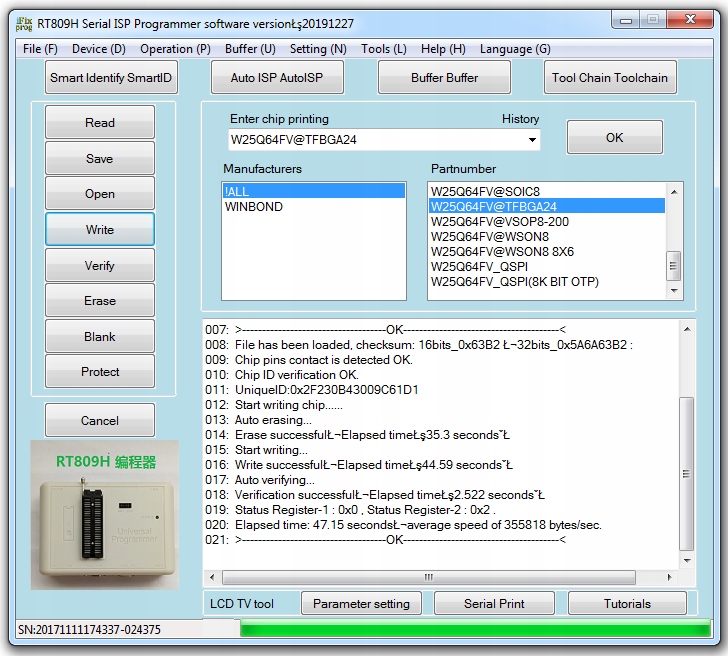

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

Wyprowadzenia układu: BGA48 - PDIP48 1:1

Raster układu BGA48 - odległość między kulkami (ball pitch): 0.8mm

Wyprowadzenia układu: BGA24 6x8mm

Raster układu BGA24  - odległość między kulkami (ball pitch): 1.0mm

Matryca kulek BGA24: 6x4

Wyprowadzenia układu: WSON(DFN)8  6x8mm

Raster układu WSON(DFN)8   - odległość między wyprowadzeniami: 1.27mm

Wyprowadzenia adaptera: PDIP48 (R=2,54mm, W=600mils)

- Piny PDIP typu goldpin

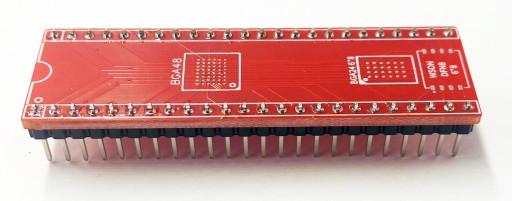

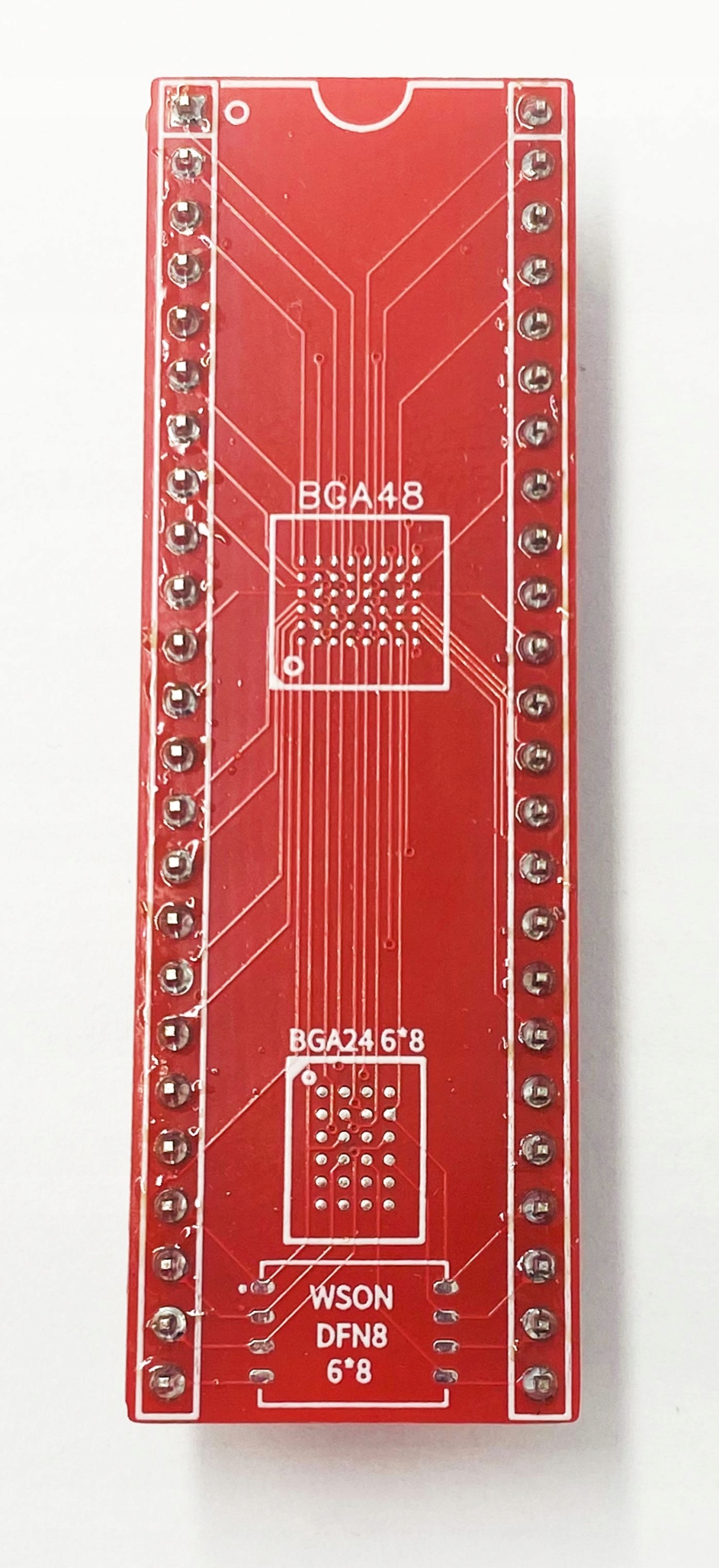

Dla łatwiejszego montażu układów SMD i zapewnieniu możliwości lutowania rozpływowego adapter standardowo dostarczamy niezmontowany (piny i PCB osobno). Jeśli jednak życzysz sobie aby adapter był zmontowany (jak na powyższych zdjęciach) - dodaj uwagę w komentarzu przy zakupie
