Адаптер SOIC16/SO16 (150mil)-PDIP16(24) ZIFc

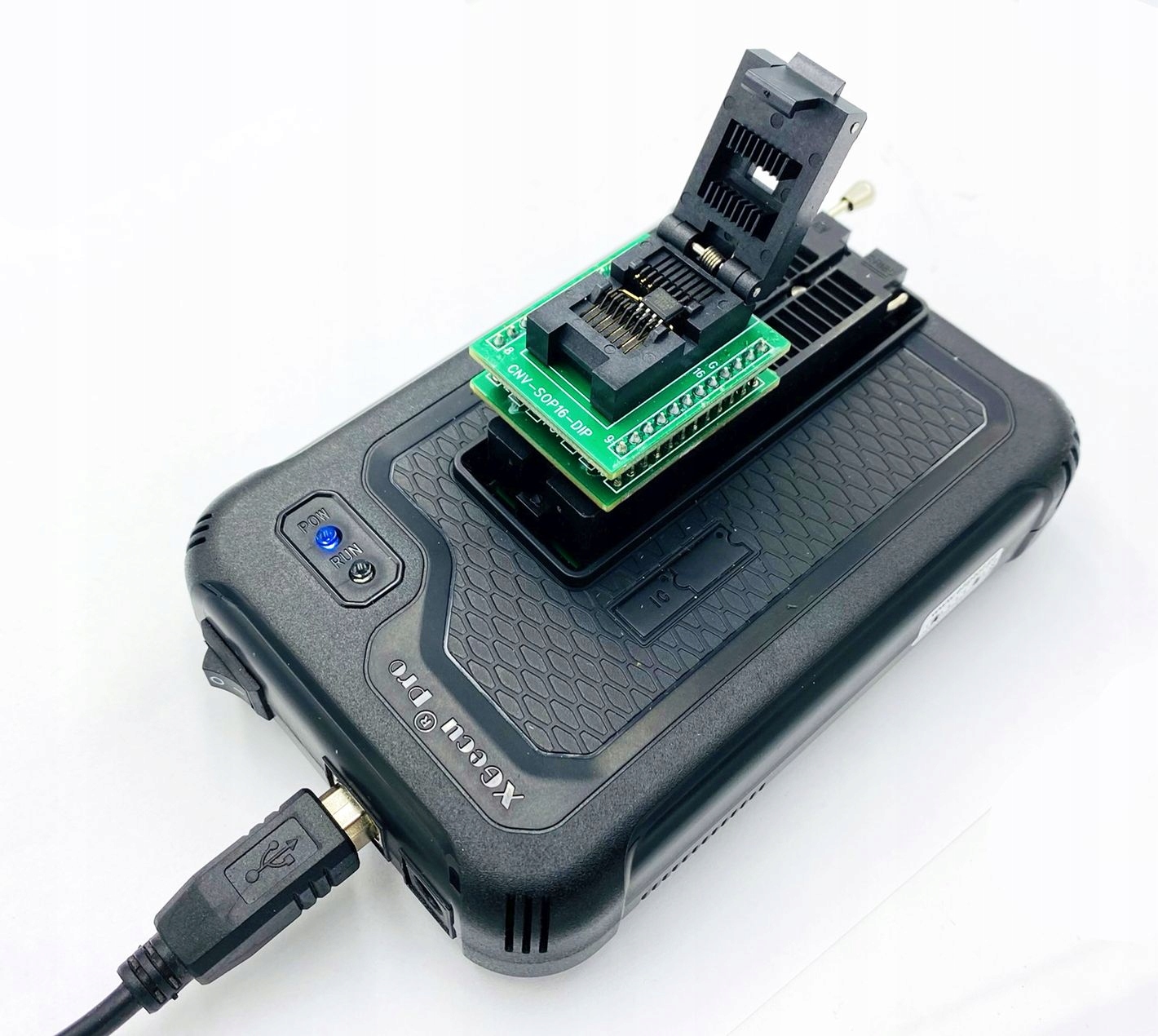

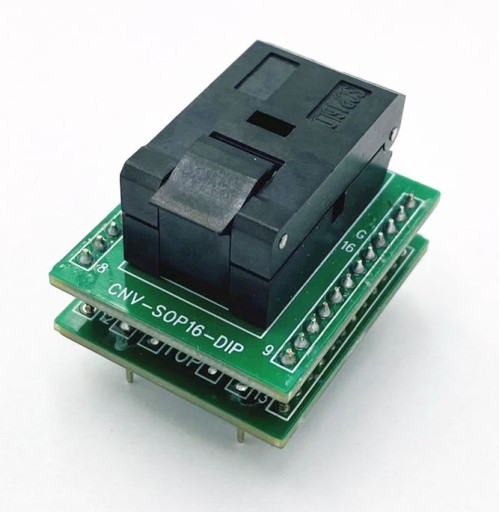

Adapter SO / SOIC 16 (SMD) na DIL 16(24) (DIP) z wygodną podstawką typu Clamshell ZIF SO16 / SOIC16 - adapter dla  mikrokontrolerów, pamięci   EEPROM  , Serial Flash i innych układów scalonych  w obudowach SMD typu SO 16 o szerokości układu 150mils=3,82mm z rastrem 50mils=1,27mm i mniejszych (np. SOIC14, SOIC8 itp.) pozwalający na programowanie lub testowanie (cyfrowe układy logiczne) ich w podstawkach programatorów wyposażonych w podstawkę ZIF (XGecu T56, iFix RT-809h, TNM 5000, Stager, Wellon, Labtool 48, Xeltek Superpro itp) lub płytkach stykowych.

Podstawka ZIF (Zero Insertion Force) eliminuje konieczność lutowania układu w celu jego zaprogramowania.

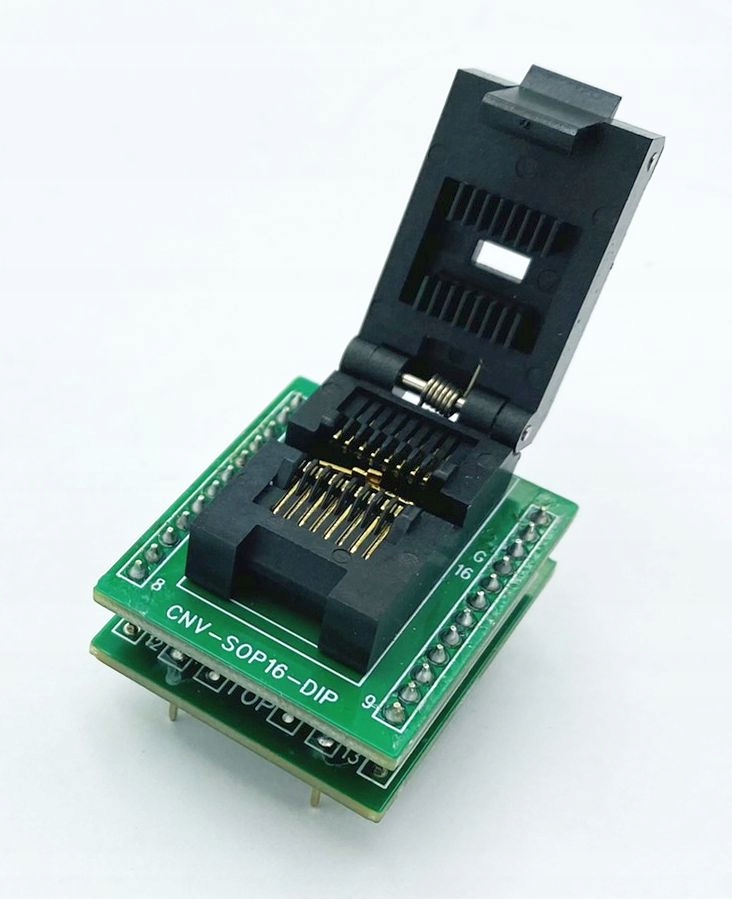

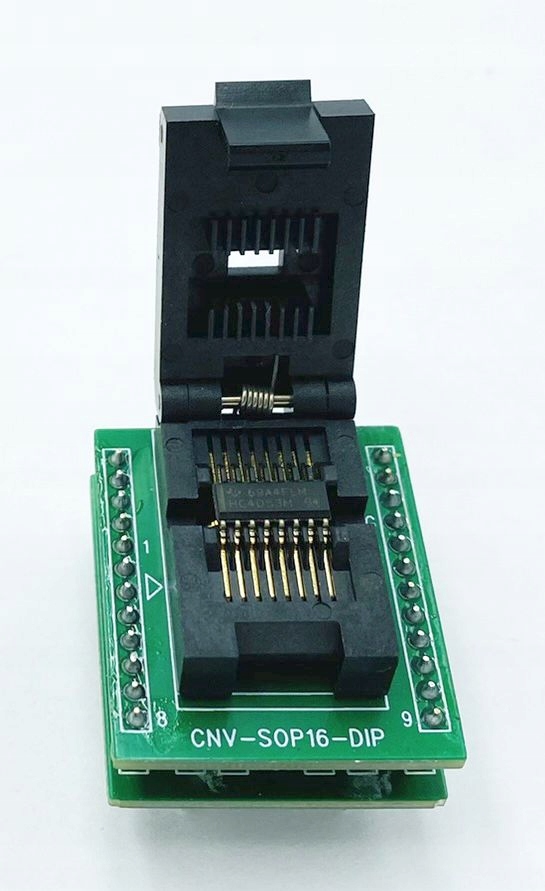

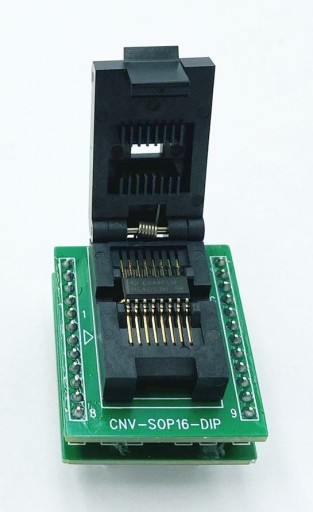

Zastosowana profesjonalna podstawka ZIF  typu clamshell pozwala na jeszcze łatwiejszą wymianę układów w porównaniu do tradycyjnych podstawek ZIF (układ kładziemy swobodnie na wyprowadzeniach podstawki, zamykamy jej wieczko - podstawka się zatrzaskuje, aby wyjąć układ naciskamy delikatnie na zamek, podstawka automatycznie się otwiera i podnosimy swobodnie leżący układ)

Polecany szczególnie do częstego (profesjonalnego) programowania zarówno nowych jak i zdemontowanych układów.

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.

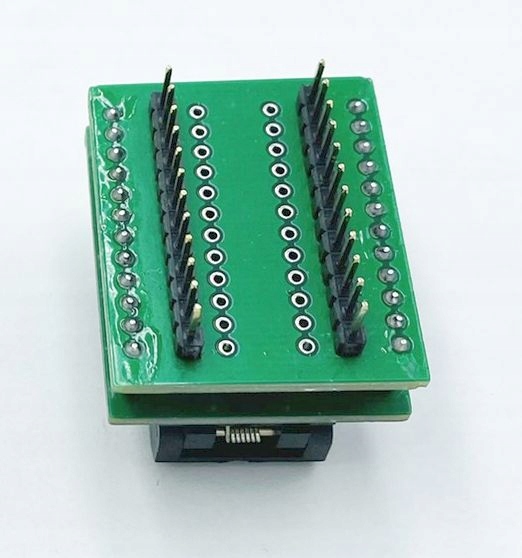

Aby zapewnić większą stabilność adaptera w programatorze adapter został wyposażony w 24 piny, przy czym 8 pierwszych nie jest podłączonych.

Dedykowany jest zatem gównie programatorom, w których układy umieszcza się od tyłu podstawki ((XGecu T56, iFix RT-809h, TNM 5000)

używanie adaptera w programatorach, w których układ umieszcza sie od przodu (np. XGecu TL866x / T48)  jest oczywiście możliwe lecz będzie wymagało usunięcia 8 pierwszych pinów adaptera.

- Wyprowadzenia: SO/SOIC 16-pin --> DIP 16(24)-pin. 1:1

- Raster (odległość między wyprowadzeniami układu) - 50mils (0.050") = 1,27mm

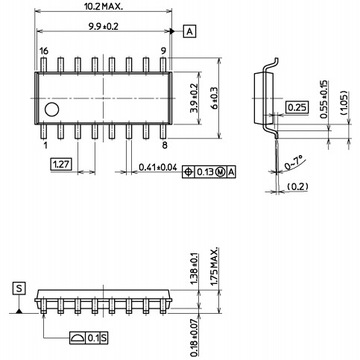

- Szerokość układu 150mils (0.150") = 3,82mm

- Wyprowadzenia PDIP na listwach typu GoldPin dla podstawek typu ZIF.

Produkt może być stosowany jako zamiennik poniższych adapterów:

XELTEK: SA602

EETools: PA16SO16D-EO-150

LABTOOL: SDP-UNIV-16SO

WELLON: WL-SOP16-U1

ELNEC: DIL16W/SOIC16 ZIF 150mil (Ord. no. 70-0903) lub DIL16W/SOIC16 ZIF 150mil (id) (Ord. no. 70-3697)
