ВОЛЬТМЕТР АМПЕРМЕТР 0,56 дюйма 0–100 В/100 А

Miernik (dwa w jednym) WOLTOMIERZ od 0 do 100 V, AMPEROMIERZ od 0 do 100 A

Proponowane urządzenie wymaga podłączania bocznika który znajdziesz w innej, mojej ofercie.

Rynek oferuje kilka modeli proponowanego panelu, które różnią się między sobą niewielkimi zmianami. Różnice te jednak mają wpływ na sposób i łatwość aplikacji do konkretnych zastosowań. Oferowany obecnie przyrząd jest tak zaprojektowany aby można go było łatwo zaaplikować praktycznie w  każdym projekcie -  poniżej schematy podłączeń.

W przeciwieństwie do innych podobnych mierników tego rodzaju oferowany posiada dwa kolory wyświetlaczy: CZERWONY dla napięcia, NIEBIESKI dla prądu.

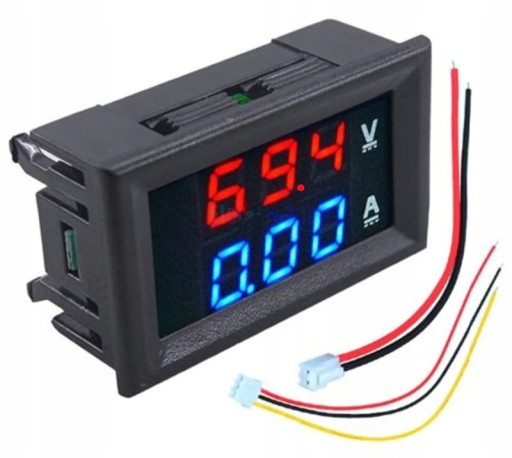

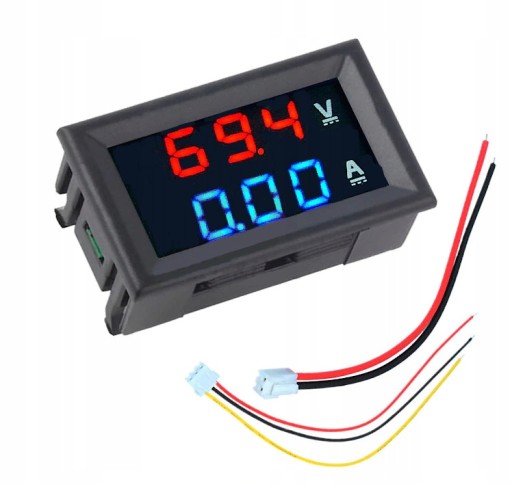

W zestawie poza panelem znajdują się przewody z końcówkami, umożliwiające poprawne podłączenie modułu. PATRZ ZDJĘCIA

Parametry urządzenia:

• Napięcie robocze: DC 4,5 V - 30 V
• Pobór prądu: < 20 mA
• Wyświetlacz: 0.56" dwukolorowy, niebieski i czerwony
• Zakres pomiarowy: DC 0 - 100 V,  0 - 100 A (wymaga podłączenia zewnętrznego bocznika),
• Temperatura pracy: od -10 do 65 °C
• Ciśnienie robocze: od 80 do 106 kPa

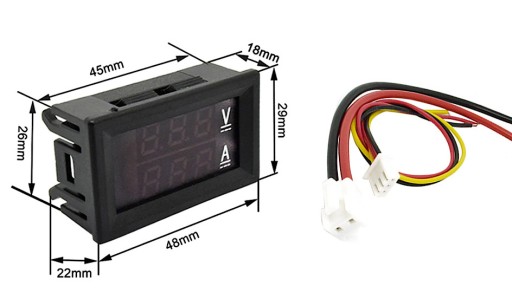

• Wymiary zewnętrzne ramki: 48 × 29 × 20 mm
• Wymiary otworu montażowego: 45 x 26 mm
• Rozdzielczość napięcia (V): 0.1 V
• Rozdzielczość natężenia (A): 0,01 A
• Dokładność pomiaru: 1%

Charakterystyka przewodów przyłączeniowych:

• Czerwony (cienki): zasilanie panela (+)
• Czerwony (gruby): IN (+), wejście pomiarowe prądowe - plus
• Żółty (cienki): PW (+), wejście napięcia mierzonego - plus
• Czarny (gruby i cienki): COM, wspólne przewody - minus - zarówno pomiarowe (gruby - prąd, cienki - napięcie), jak i minus zasilania.

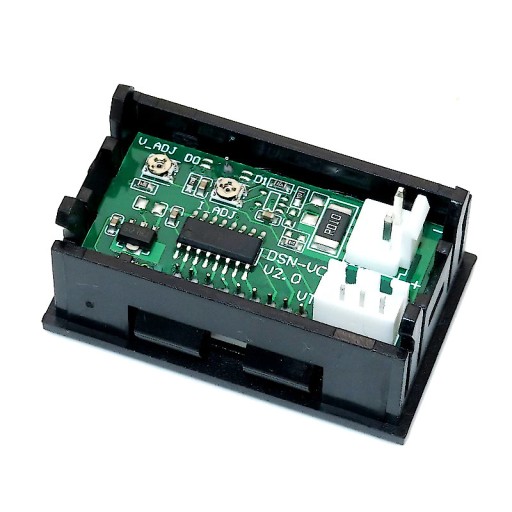

Przyrząd posiada potencjometry umożliwiające pełną kalibrację, zarówno napięcia jak i prądu (widoczne na zdjęciu obok).

Ponieważ miernik można zasilać dowolnym napięciem stałym w zakresie od 4,5 do 30 Volt, z powodzeniem może być stosowany do pomiarów w instalacjach samochodowych, zarówno 12V jak również 24V.

Zmodernizowana metoda przyłączania umożliwia zastosowanie w zasilaczach laboratoryjnych (zarówno jedno-napięciowych, jak też symetrycznych) do pomiarów napięć tak dodatnich jak i ujemnych - bez ingerencji w konstrukcję (wymaga zastosowania zasilania izolowanego galwanicznie - przetwornice takie (moduły) są dostępne w innej naszej ofercie).

W zestawie otrzymujesz panel pomiarowy z przewodami przyłączeniowymi.

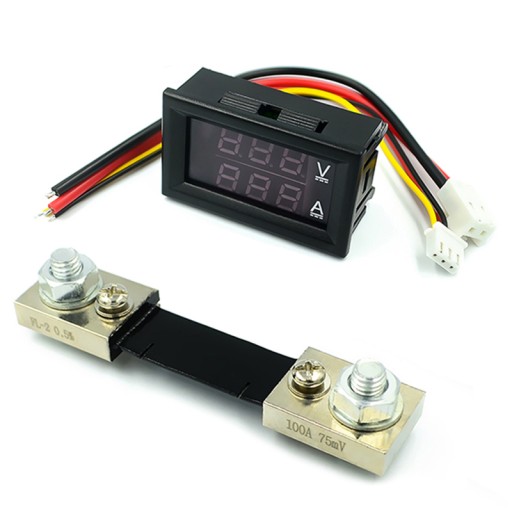

Do sprawnego (bezpiecznego) działania miernik wymaga bocznika 100A/75mV widocznego na zdjęciu obok - oferta dotyczy jedynie miernika z przewodami.

UWAGA!

Uruchamianie urządzenia bez podłączonego bocznika grozi uszkodzeniem, pożarem i utratą gwarancji.

Boczniki 100A przedstawiam w innej ofercie.

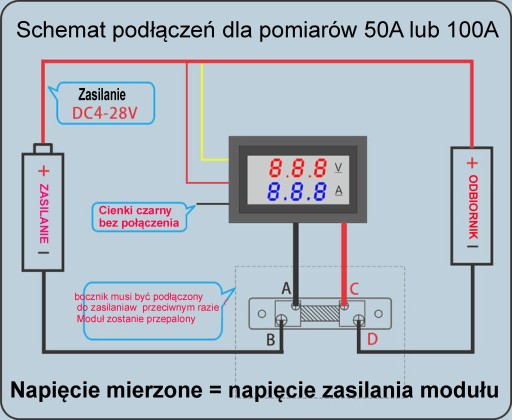

Poniższe grafiki przedstawiają sposoby podłączenia miernika zależne od wybranej metody zasilania.

Jeśli nadal nie wiesz jak podłączyć, zajrzyj na poniższą stronę: http://diyprojects.eu/how-to-wire-digital-dual-display-volt-and-ammeter/
