Повышающий преобразователь MT3608 2A 3–25 В Выход: 4–28 В постоянного тока

Przetwornica Step-Up MT3608

Moduł - Stabilizator Step-Up pozwalający podnieść napięcie DC.

Urządzenie pozwala podnieść napięcie wejściowe (od 2-25V) do 4-28V. Maksymalna wydajność prądowa wynosi 2A

Poziom napięcia wyjściowego jest ustawiany przy pomocy małej śrubki na widocznym rezystorze.

Idealne rozwiązanie w prototypach i układach gdzie wymagane jest nieznaczne podniesienie napięcia wejściowego.

Step-Up (podnoszenie napięcia):

• Napięcie wejściowe: 2-25V DC

• Napięcie wyjściowe: 4-28V  DC

• Do 2A

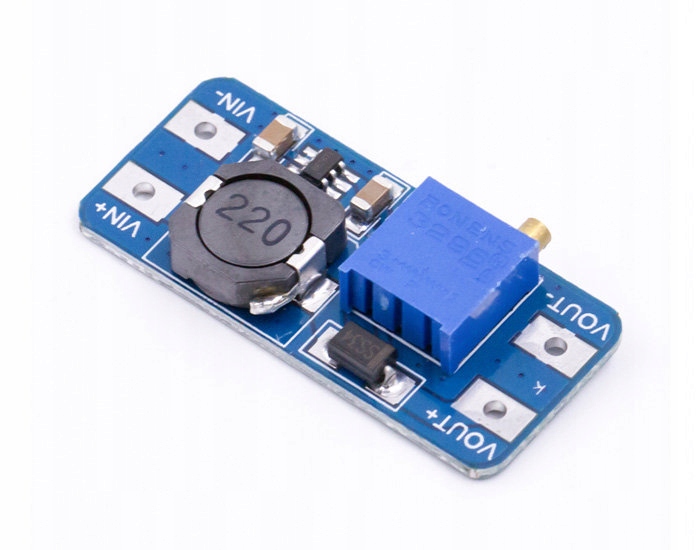

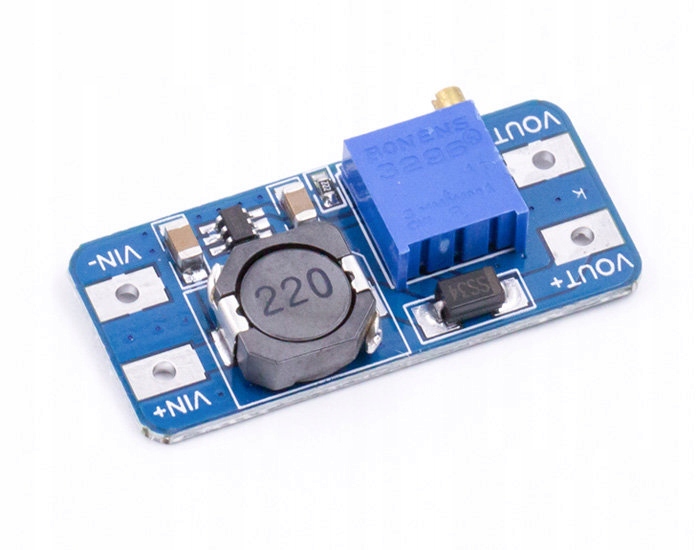

Realne zdjęcie oferowanego produktu

Podstawowe parametry

• Model: MT3608

• Napięcie wejściowe: 2V~25V DC

• Napięcie wyjściowe: 4V~28V DC

• Maksymalne obciążenie: 2A

• Sprawność: 93%

• Output Ripple: <30mV

• Częstotliwość przełączania: 1,2KHz

• Temperatura pracy : -45~+85

• Wymiary : 36mm x 17mm x 14mm

UWAGA: podłączenie na wejściu zasilania w odwrotnej polaryzacji (pomylenie + z -) może spowodować uszkodzenie urządzenia. Przed podłączeniem jak z każdym zasilaniem DC upewnij się czy bieguny są podłączone  prawidłowo :)

UWAGA - Ustawiając przetwornicę tego typu (podnoszącą napięcie StepUp) powinno się rozpoczynać regulację od nie więcj niżę 6V. Po podłaczeniu do 3 czy 5V należy ustawić porządaną wartość wyjściową i dopieor wtedy podłączyć np. 12 czy 24v. Podanie od razu 12V może spalić układ.

Regulacji dokonuje sięprzy pomocy rezystora (śróba) którą obracamy aż zaczniemy widzieć zmianę na multimetrze. Jest to często nawet 25-30 obrotów. Ponoszenie napięcia to ruch w lewo. Obniżanie - obracamy w prawo.
