ТРЕХФАЗНЫЙ СЧЕТЧИК, 3-ФАЗНЫЙ СУБ-СЧЕТЧИК ЭНЕРГИИ ТОКА

LICZNIK ENERGII ELEKTRYCZNEJ 3 FAZOWY 10(100)A LCD

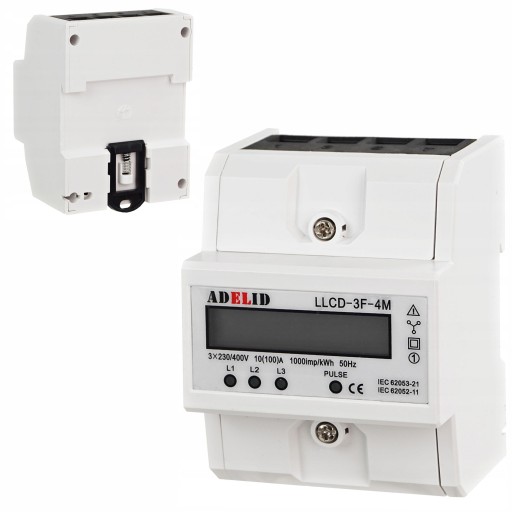

INDEKS: LLCD-3F-4M

Miernik poboru energii elektrycznej NA SZYNĘ DIN, 3-fazowy.

Najważniejszymi cechami produktu są:

• szeroki zakres pomiaru ,
• wysoka dokładność, niezawodność,
• odporność na przeciążenia.

Pobór energii jest bardzo niski. Trzy diody pokazują obecność każdej z faz.

Pomiar energii możliwy w długim okresie czasu, bez konieczności kalibracji.

Posiada wewnętrzne podłączenie dla pomiaru prądu i napięcia.

Zasady pracy: Napięcie i natężenie prądu są próbkowane z odpowiednich obwodów i przekształcane w sygnał, który jest podawany do układu scalonego. Licznik posiada wyjście impulsowe do testowania, z szerokością impulsu: 80+20 ms.

Aby zabezpieczyć miernik przed działaniem zewnętrznych czynników atmosferycznych, należy zamontować go w skrzynce.

Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego.

Po zaniknięciu napięcia licznik zapamiętuje odczyt.

DANE TECHNICZNE:

• Prąd max: 100 A,
• Prąd bazowy: 10 A,
• Napięcie: 3x120/208V, 3x220/380V, 3x230/400V,
• Częstotliwość: 50/60Hz,
• Pobór mocy: <2W/10VA,
• Normalny zakres napięcia: 90%Un~110%Un,
• Graniczny zakres napięcia: 70%Un~120%Un
• Stopień ochrony: IP20,
• Klasa dokładności: 1,
• Częstotliwość impulsów: 1000imp/kWh,
• Wyświetlacz: LCD 6+1= 999999,9kWh,
• Sygnalizacja zasilania: 3xLED czerwona, żółta, zielona,
• Sygnalizacja impulsu: LED czerwona,
• użytkowania:  -25°C / +55°C,
• Wilgotność: <75%,
• Maksymalny przekrój przewodów: 35 mm,
• Montaż: szyna DIN 35 mm,
• Instalacja na wysokości około 1,8 m.
• Brak przycisku do resetowania licznika.

CERTYFIKAT CE

W ZESTAWIE INSTRUKCJA OBSŁUGI

WYMIARY LICZNIKA ORAZ SCHEMAT PODŁĄCZENIA

Wyprodukowany i testowany zgodnie z międzynarodowymi normami:

• ISO9001
• IEC62053-21
• IEC62052-11
