Zestaw automatycznego nawadniania ogrodu

System Rain Bird 6 sekcji + manometr + elektrozawór bezpieczeństwa + zawór kulowy

+ przyłącze do kompresora + filtr antypiaskowy

Zestaw na Kolektorach

W zestawie:

1. Sterownik Rain Bird ESP-TM2 6 sekcji do montażu wewnątrz budynku - 1 szt.

• możliwość rozbudowy o moduł Wi-Fi za dopłatą

Na zdjęciu zestawu starszy model sterownika ESP-RZXe, ale w paczce będzie najnowszy model ESP-TM2i opis w aukcji

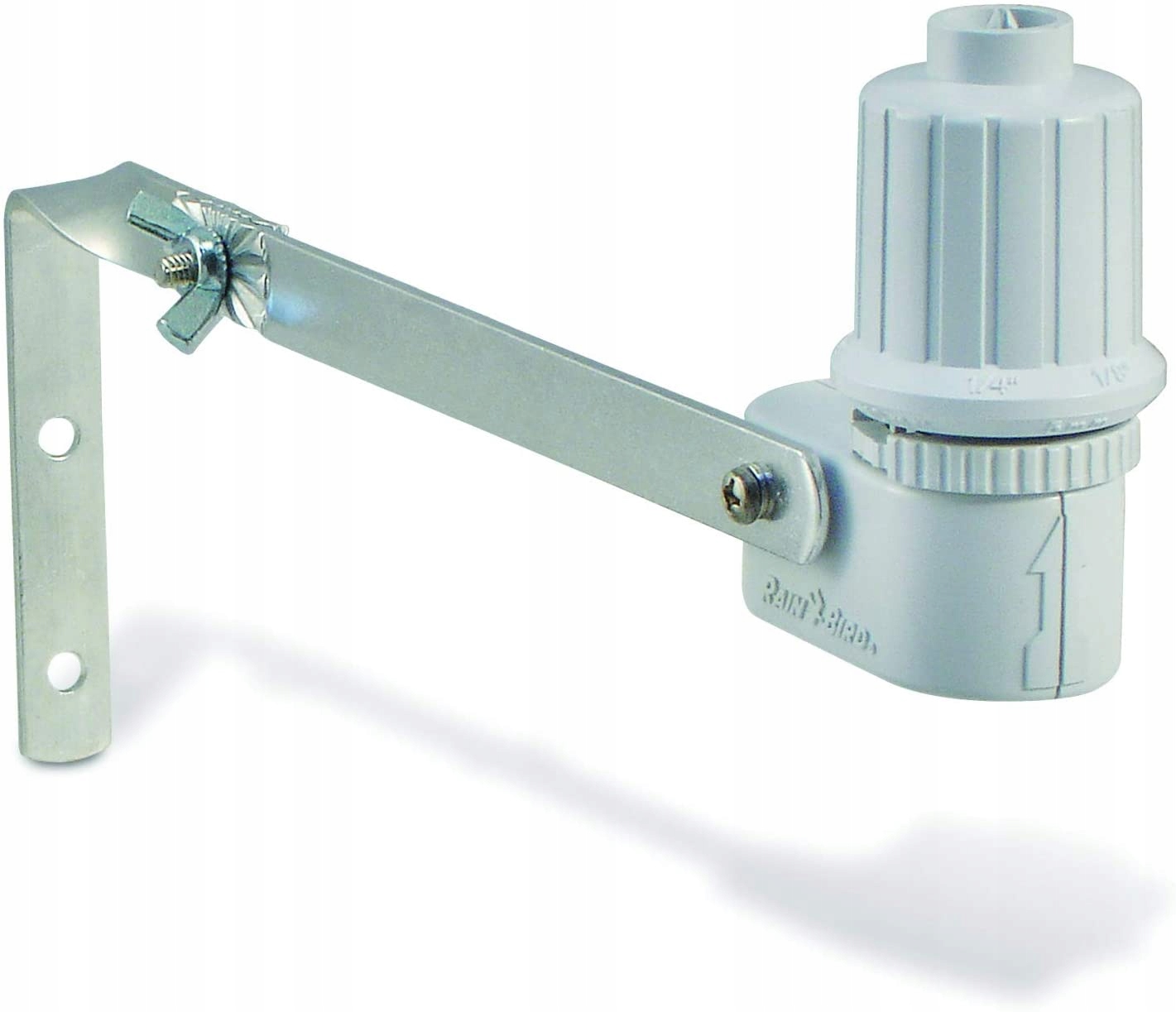

2. Czujnik deszczu Rain Bird - 1 szt. zdjęcie nr 3

• wyłącza proces nawadniania podczas opadu deszczu

3. Elektrozawory 24V Rain Bird HV 1" GZ - 6 szt.

4. Elektrozawór 24V Rain Bird HV 1" GW - 1 szt. ZAWÓR BEZPIECZEŃSTWA

5. Kolektor trójnik GZxGWxGW - 6 szt.

6. Kolektor kolano GWxGZ - 2 szt.

7. Filtr dyskowy AZUD 1"GZ antypiaskowy -1 szt.

8.  Złączka PE 25-1" GZ - 1 szt

9. Zawór kulowy 1"GW-GW - 1 szt.

10. Teflon Jumbo - 1 szt.

11. Złączka kolektor PE 25 x 1" - 6 szt.

12. Studzienka zaworowa JUMBO PSZ  -1 szt.

13. Zestaw do podłączenia kompresora + uszczelki - 1 szt.

14. Manometr 1/4" + redukcja  - 1 szt.

• manometr może się różnic od tego na zdjęciu

Może wydaje się na zdjęciu że elektrozawory nie mieszczą się w studzience zaworowej ale gwarantuje, że jest dość miejsca, studzienka powiększa się ku dołowi. Zdjęcie pokazowe poniżej.

W zestawie zastosowano siódmy elektrozawór jest to tak zwany zawór bezpieczeństwa. Służy do podwójnego zabezpieczenia instalacji przed awarią. Elektrozawór uruchamia się z każdą sekcją - 1,2,3,4,5,6 w przypadku zacięcia któregoś z nich on uniemożliwi niekontrolowany wypływ wody.

Polecam do wody deszczowej jak również studni wierconych zwłaszcza nowo wierconych !

W ciągu sezonu nawadniającego teren zielony do instalacji podłączony jest manometr. Wskazuje ciśnienie w instalacji. Kiedy spada to oznacza, że należy oczyścić wkład filtra. Kiedy przyjdzie pora na usunięcie wody z instalacji przed zimą, zamieniamy manometr na zestaw do podłączenia kompresora. Jest to bardzo łatwa czynność ponieważ manometr jest zamocowany na śrubunku kolektorowym. Oczywiście bez użycia narzędzi (klucza).

Zestaw automatycznego nawadniania ogrodu Rain Bird 6 sekcji wykonany w opcji na kolektorach. Co to znaczy? To znaczy, że montaż zestawu dokonujemy za pomocą rąk bez dodatkowych narzędzi takich jak klucze hydrauliczne i bez użycia teflonu. Zestaw skręcony na kolektorach umożliwia szybką wymianę elektrozaworu. Wystarczy odkręcić dwie nakrętki i wyjąć uszkodzony elektrozawór pamiętając o odłączeniu przewodów sterujących następnie wykonać czynność w odwrotnej kolejności, bułka z masłem.

Konsultacje w trakcie montażu zestawu nawadniającego na HALO !

Ważne przed montażem:

• Przed rozpoczęciem montażu wyjmujemy zaślepki umieszczone wewnątrz kolektorów.
• Teflon stosujemy tylko przy łączeniu - zawór kulowy - filtr - zawór bezpieczeństwa.

Montaż zestawu według schematu - zdjęcie na aukcji, połączenia gwintowane jak i skręcane dokonujemy za pomocą rąk, bez teflonu i dodatkowych narzędzi takich jak klucze hydrauliczne.

Proszę pamiętać o wyjęciu zaślepek z kolektorów. Teflon stosujemy tylko przy łączeniu - zawór kulowy - filtr - zawór bezpieczeństwa.

Do montażu zestawu potrzebne będą:

• szpadel do wykopania dołka na skrzynkę zaworową
• śrubokręt do przykręcenia przewodów elektrycznych w sterowniku,
• izolacja elektryczna do przewodów elektrycznych przy elektrozaworach,
• możliwe że wiertarka do wywiercenia otworów w powierzchni do której będzie przymocowany sterownik.

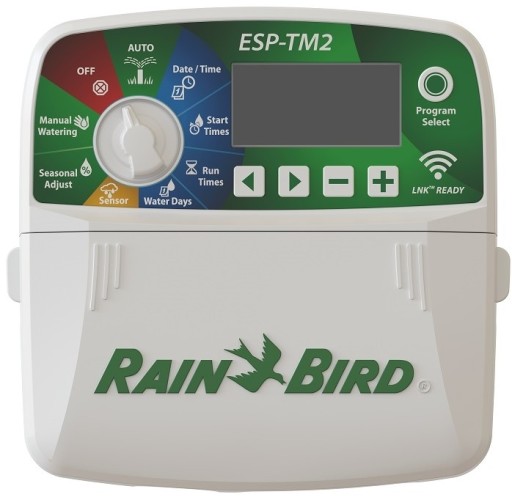

W zestawie Sterownik ESP-TM2 6 sekcji

do zarządzania nawadnianiem bezpośrednio z klawiatury (prosty interfejs graficzny)

lub bezprzewodowo (moduł Wi-Fi + smartfon lub tablet z aplikacją)

Najważniejsze zalety:

• duży, podświetlany ekran LCD
• miejsce montażu: w miejscu odpornym na warunki atmosferyczne np.: w garażu, pod wiatą, w budynku
• 3 dostępne programy i maksymalnie 4 pory uruchomienia dla każdego programu
• szybkie i łatwe programowanie
• 4 opcje nawadniania: codziennie, w wybrane dni tygodnia, w parzyste lub nieparzyste dni tygodnia, cyklicznie w odstępach od 1 do 14 dni
• ręczne nawadnianie jednej lub wszystkich stref na żądanie
• uruchamianie zaworu głównego lub pompy (wymagany stycznik) podczas startu pracy strefy
• współpraca z czujnikiem opadu (czujnik deszczu jest w zestawie)
• gniazdo akcesoriów - możliwość podłączenia modułu Wi-Fi (moduł LNK2 Wi-Fi za dopłatą)
• automatyczny wyłącznik stacji w przypadku wykrycia przeciążenia lub zwarcia

Dane użytkowe:

• zasilanie: 230V przetwarzane przez zasilacz na 24 V
• wyjścia: 24V AC 650mA dla elektrozaworów + czujnik opadu + gniazdo akcesoryjne + pompa lub zawór główny
• podtrzymanie pamięci: wbudowana bateria

Wymiary:

• Szerokość: 16,9 cm
• Wysokość: 15,0 cm
• Głębokość: 3,9 cm

Jeśli zauważysz po montażu elektrozaworów, że przepuszczają minimalnie wodę: kałuże przy zraszaczach danej sekcji w pozycji zamkniętej. Najczęstszą przyczyną jest:

• zabrudzenie elektrozaworów w trakcie montażu np: ziemia, piasek, drobne kamienie, kawałki rur które dostają się pod membranę
• drugą przyczyną może być zbyt mocne dokręcanie cewki na elektrozaworze lub odpowietrznika.

WYKONUJEMY ZESTAWY NA ZAMÓWIENIE w dowolnej konfiguracji !

Posiadam wszystkie elementy do montażu automatycznego systemu nawadniania.

Zmontowaliśmy około 300 automatycznych systemów przez ponad dwadzieścia lat, pod stała opieka mamy około 100 instalacji. Można nam zaufać :)
