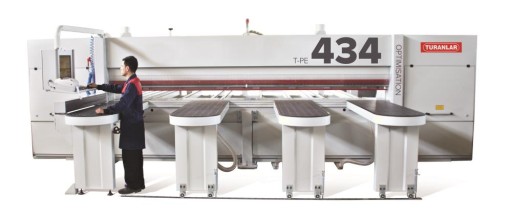

T-PE 434 OPT Горизонтальная панельная пила Turanlar

PIŁA PANELOWA Z OPTYMALIZACJĄ T-PE 434 CONT & OPT 3200x3200

Precyzja, prędkość i jakość cięcia oraz łatwość obsługi to tylko niektóre z cech sterowanej komputerowo maszyny T-PE 434 z optymalizacją.

Dzięki funkcji optymalizacji cięcia kontrolowanego komputerowo, która jest dostępna dzięki oprogramowaniu optymalizacyjnemu, gwarantuje ona wykonanie najlepszych cięć oraz bardzo łatwą obsługę interfejsu. To sprawia, że maszyna ta jest lepsza w porównaniu do klasycznych maszyn do cięcia paneli.

Niezależnie działające silniki tnące i nacinające zapewniają doskonałe cięcie.

Wysokość piły tnącej pozwala na cięcie 5 obrabianych materiałów jednocześnie (5x16mm). Wysokości pił tnących i nacinających są regulowane automatycznie względem wysokości obrabianego materiału. Prędkość pił może być w każdym momencie zmieniona w zakresie 45 m/min – 90 m/min. Precyzja przy tej prędkości jest zapewniona przez serwomotor i odpowiednie koła zębate.

Kolejna ważną zaletą tej maszyny jest prosty sposób wymiany pił. Można je z łatwością wymienić kiedy tylko zajdzie taka potrzeba.

Komputer sterujący maszyną posiada oprogramowanie Opticut. Oprogramowanie to pozwala nawet na użycie przedstawień graficznych zaimportowanych z różnych oprogramowań służących do projektowania. Opticut konwertuje te rysunki do odpowiednich list cięcia. Powstałe w ten sposób plany cięcia zostają zastosowane dla materiałów obrabianych w najbardziej odpowiedniej formie.

AGREGATY

• Komputer PC

  Maszyna sterowana jest poprzez własny komputer PC z dedykowanym oprogramowaniem.

• Zespół tnący

  Zespół tnący złożony z piły głównej przecinającej pakiet płyt i piły podcinającej zapobiegającej powstawaniu wyszczypań na krawędzi ciętego elementu.

• Stoły powietrzne

  Stoły powietrzne usytuowane na wejściu do obrabiarki, tworzą powierzchnię do manipulowania pakietem płyt w trakcie procesu cięcia.

• Transporter rolkowy

  Transporter rolkowy służący do wprowadzania elementów w strefą obróbki.

• Chwytaki pneumatyczne

  Chwytaki z zaciskiem pneumatycznym, utrzymujące pakiet ciętych płyt podczas cięcia. Poprzez odpowiednie ustawienie kontrolowane przez sterownik PLC cięty materiał uzyskuje żądany wymiar.

Wyrównanie boczne pakietu

Pakiet ułożonych w stos płyt wyrównywany jest poprzez docisk boczny.

DANE TECHNICZNE:

Napięcie                                                     400 V / 50 Hz

Prąd nominalny                                      40 A

Całkowita energia elektryczna          23 kW

Ciśnienie powietrza                               7 Bar

Szerokość ciecia                                      3000 mm

Długość ciecia                                          3000 mm

Wysokość ciecia                                   72 mm ( 80 mm opcja )

Moc silnika piły                                       15 kW

Moc silnika podcinaka                          2,2 kW

Predkośc posuwu piły                          2-150 m/min

Predkośc posuwu                                  max. 60 m/min

Obroty piły głównej                              2500-4200 obr/min

Obroty piły podcinającej                     6500 obr/min

Rozmiar piły tnącej                               400 x 80 x 4,4z = 72

Rozmiar piły nacinającej                     200 x 65 x 4,4z = 36

Króćce odciągowe                                              fi 150 mm x 5szt.

Niezbędna przestrzeń robocza         62 m2 (7,5 x 8,2 m)

Wymiary                                                    ok. 7500x8200x2000

Waga                                                            ok. 6000 kg

Firma FOREKO Group zapewnia autoryzowany serwis gwarancyjny i pogwarancyjny obrabiarek oraz zaopatrywanie w oryginalne części zamienne.

Punkt zapewnia również przeszkolenie w zakresie obsługi urządzeń. Organizujemy transport do klienta.
