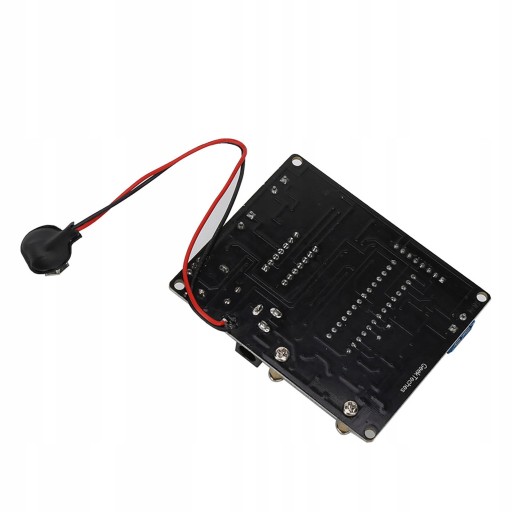

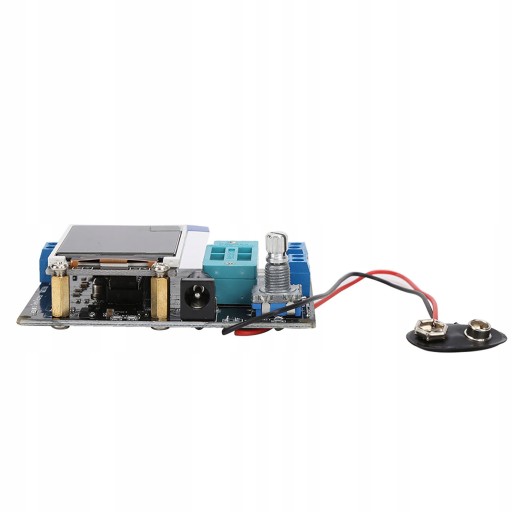

GM328 Готовый тестер небольшого экрана

Funkcja:

1. Zastosowanie mikrokomputera jednoukładowego ATMEAG328P DIP-28 z blokiem IC.

2. Wyświetlacz wykorzystuje kolorowy wyświetlacz o rozdzielczości 160x128 pikseli, pełnoekranowe znaki 8x20, 16-bitową głębię kolorów, graficzne elementy wyświetlacza symboli.

3. Obrotowy przełącznik kodowania, pomiar za pomocą jednego przycisku, automatyczne wyłączanie.

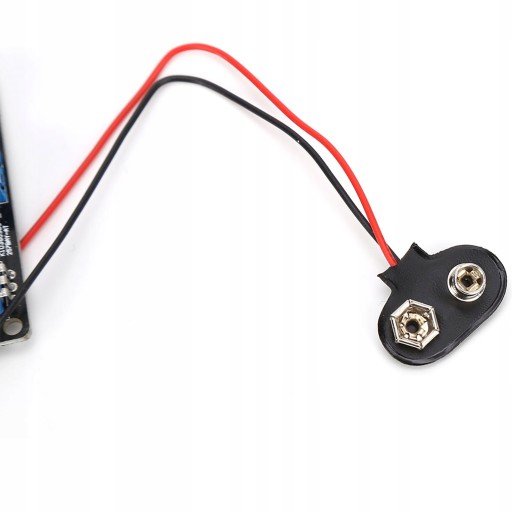

4. Zasilany baterią laminowaną 9V (brak w zestawie), można również użyć zasilacza, cały prąd około 30mA, prąd około 20nA po wyłączeniu.

5. Automatyczne wykrywanie tranzystorów NPN i PNP, FET, diod, podwójnych diod, tyrystorów, prostowników sterowanych silikonem, automatyczna identyfikacja wyprowadzeń powyższego tranzystora.

6. Zbadaj współczynnik wzmocnienia prądu wspólnego emitera triody NPN i PNP, napięcie progowe baza-emiter, prąd upływu kolektor-emiter przy wyłączaniu.

7. Identyfikacja tranzystorów Darlingtona na podstawie napięcia progowego triody baza-emiter i wysokoprądowego współczynnika wzmocnienia.

8. Wykryj triodę mocy i wbudowane diody zabezpieczające FET.

9. Zbadaj progowe napięcie włączenia bramka-źródło FET, rezystancję włączenia dren-źródło, pojemność bramka-źródło.

10. Może mierzyć do 2 rezystorów na raz, więc można również zmierzyć regulowane rezystory trzech stóp. Jeśli regulowany rezystor jest ustawiony na punkt końcowy, można zmierzyć tylko jedną wartość rezystancji.

11. Rezystancja jest mierzona z maksymalną rozdzielczością 0,01 Ω. Może mierzyć do 50MΩ.

12. Zakres pomiaru kondensatora od 25pF do 100mF z rozdzielczością 1pF.

13. W przypadku kondensatorów większych niż 90 nF jednocześnie mierzona jest równoważna rezystancja szeregowa (ESR). Rozdzielczość równoważnej rezystancji szeregowej wynosi do 0,01 Ω.

14. Dla kondensatorów większych niż 5000pF wyświetlana jest również szybkość spadku napięcia po naładowaniu. Ta wartość może odzwierciedlać współczynnik jakości (wartość Q) kondensatora.

15. Zmierz maksymalnie dwie diody jednocześnie, pokazując ich dodatnie i ujemne napięcie włączenia.

16. Dioda LED jest również pokazana jako graficzny symbol diody, która ma znacznie wyższe napięcie załączenia niż normalna dioda.

17. Dioda stabilizująca napięcie o napięciu wstecznym przebicia niższym niż 4,5 V może być również wykryta i wyświetlona jako symbol podwójnej diody. Bieguny dodatnie i ujemne mają symbol diody o napięciu włączania około 700mV, a napięcie włączania odpowiadające drugiemu symbolowi diody jest wartością regulowaną. Więc nie mierz jednocześnie normalnej diody i diody stabilizującej napięcie.

18. Podczas testowania pojedynczej diody jednocześnie sprawdzana jest pojemność złącza zwrotnego złącza PN. Można również przetestować pojemność złącza PN tranzystora. W tym momencie można umieścić tylko bazę i emiter tranzystora lub bazę i kolektor w tym samym czasie.

19. Można również przetestować kondensatory poniżej 25pF. Ten test wymaga najpierw przygotowania kondensatora 30 pF, najpierw przetestowania kondensatora 30 pF, a następnie zmierzenia kondensatora, który ma być testowany równolegle z nim, i odjęcia zmierzonej wartości kondensatora 30 pF od wyniku.

20. Indukcyjność jest mierzona jednocześnie dla rezystorów do 2100 Ω, mierząc od 0,01 mH do 20 H.

21. Proces testowania trwa około 2 sekund, a duże kondensatory i cewki indukcyjne trwają dłużej.

22. Dodatkowe funkcje obejmują pomiar częstotliwości, pomiar napięcia, generator fal prostokątnych, generator PWM, dekodowanie pilota na podczerwień, kod pilota na podczerwień, test czujnika temperatury DS18B20, test czujnika temperatury i wilgotności DHT11, wybór koloru, kalibracja debugowania, ciągły test itp. .

23. Zakres pomiaru częstotliwości wynosi od 1 Hz do 1 MHz lub więcej. Gdy zmierzona częstotliwość jest mniejsza niż 25kHz, okres można wyświetlić z rozdzielczością 0,001mHz.

24. Pomiar napięcia stałego do 50V.

25. Wyprowadź jeden sygnał prostokątny, dostępnych jest wiele opcji częstotliwości, najwyższa częstotliwość wyjściowa to 2 MHz.

26. Wyprowadź sygnał impulsowy o stałej częstotliwości, regulowany cykl pracy (PWM), regulacja cyklu pracy od 1% do 99%.

27. Oddzielna funkcja testu pojemności, metodą testową jest pomiar ciągły. W przypadku kondensatorów 2uF-50mF można go zmierzyć bezpośrednio w jego obwodzie. (Obwód, w którym znajduje się mierzony kondensator, musi być wyłączony, a mierzony kondensator musi być całkowicie rozładowany.)

28. Tyrystory i prostownik sterowany silikonem mogą rozpoznawać tylko swoje piny, a także wymagają, aby tyrystor lub prostownik sterowany silikonem miał niższy prąd wyzwalania niż może zapewnić tester. Tester może dostarczyć tylko do 6mA prądu wyzwalającego.

29. Dekodowanie i kodowanie pilota na podczerwień obsługuje formaty kodowania dla układów TC9012 i upD6121.

Specyfikacja:

• Stan: 100% nowy
• Typ artykułu: Tester tranzystorowy GM328
• Materiał: tworzywo sztuczne
• Czarny kolor

Lista pakietów:

• 1 x tester tranzystorów
• 4 x śruba
• 4 x miedziana długa nakrętka
