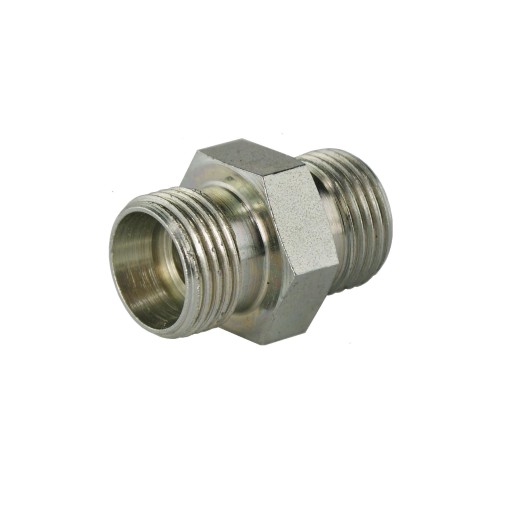

ПРЯМОЙ РАЗЪЕМ BB M16x1,5-M14x1,5 ГИДРОЛИДЕР

ZŁĄCZE HYDRAULICZNE PROSTE BB 16/14

Produkcja:

Hydrolider, symbol: 1.60.00.006

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.

Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu M16x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 15,6 - 15,9

Średnica wewnętrzna [mm]: 14,2 - 14,6

Średnica gwintu M14x1.5 mierzona suwmiarką:

Średnica zewnętrzna [mm]: 13,6 - 13,9

Średnica wewnętrzna [mm]: 12,2 - 12,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)

Średnica nominalna przelotu: 6mm

Gwint z jednej strony: zewnętrzny metryczny 16x1.5

Gwint z drugiej strony: zewnętrzny metryczny 14x1.5

Wersja: lekka

Ciśnienie nominalne: 180bar

Ciśnienie maksymalne: 230bar

Typ cieczy: olej hydrauliczny

Materiał:

 stal spawalna, galwanizowana odporna na korozję
