Кондуктор для ряда отверстий в системе 32 778x74x15Ø17SKL

RO32 SpeedRow ™

Szablon ze sklejki antypoślizgowej 15mm, który umożliwia wykonanie w formatce idealnego rzędu otworów w standardzie stolarskim 32 pod otwory na kołki pod półki, prowadnice itp.

Szablon ma 23 otwory Ø17,12mm. Pomiędzy ich środkami jest dokładnie 32 mm. Od wszystkich stron brzegu płyty do środków otworów jest 37mm.

Całość ma wymiary 778x74x15mm

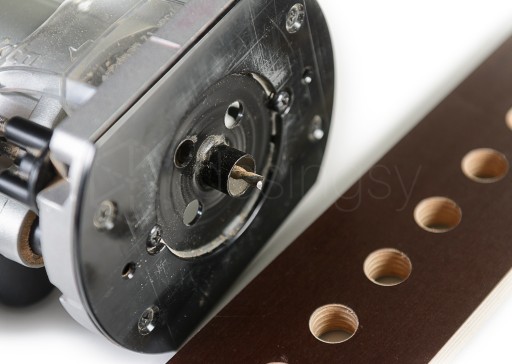

Dopasowane do pierścienia Ø17mm.

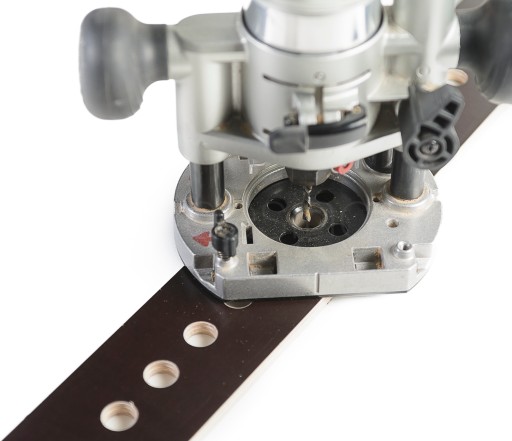

Szablon możemy wykorzystać do masowej produkcji rzędów otworów pod kołki, prowadnice itp. za pomocą każdej frezarki z odpowiednim pierścieniem kopiującym 17.00 mm.

Otwory wykonane tą metodą powstają:

- szybko

- odległości są idealnie powtarzalne

- brak wyrwań, dzięki wysokiej prędkości obrotowej frezu przy wejściu w materiał nie dochodzi do wyszczerbień, jak często w przypadku szablonów do wkrętarek (my stosujemy frezy spiralne negatyw 5mm).

Prezentacja możliwości szablonu w naszym filmie:

https://youtu.be/j6FDddm2X8U

W pozostałych ofertach mam też specjalną gumę antypoślizgową, taką samą jak ta, którą się stosuje w szynach do zagłębiarek. Doskonale nadaje się do podklejenia szablonu, dzięki czemu całość trzyma się lepiej na formatkach.

Szablon jest wykonany na frezarce sterowanej numerycznie. Surowcem jest sklejka antypoślizgowa 15mm dwustronnie laminowana filmem.

Podczas transportu dużych płyt z hurtowni oraz w procesie ich przycinania na pile formatowej, mimo największych starań, czasami może dochodzić do delikatnego zadrapania powierzchni sklejki. Nie ma to żadnego wpływu na funkcjonalność szablonu.
