MultiSwitch 8 выходов 5x8 OMS 5/8 + конвертер QUATTRO Спутниковое наземное телевидение

Multiswitch Opticum OMS 5/8 PRO-TRQ

+ Konwerter Quattro

✅ Multiswitch przeznaczony jest

do rozbudowy wewnętrznej instalacji antenowej systemu telewizji satelitarnej DVB-S2 i naziemnej DVB-T2.

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych, oraz brak zjawiska utleniania.

Multiswitch automatycznie rozpoznaje

rodzaj sygnału jaki będzie przekazywany do tunerów.

W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej niż 0,8 m i konwertera Quattro oraz antenę telewizji naziemnej.

Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd abonenckich końcowych.

Zasilanie multiswitcha odbywa się

za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

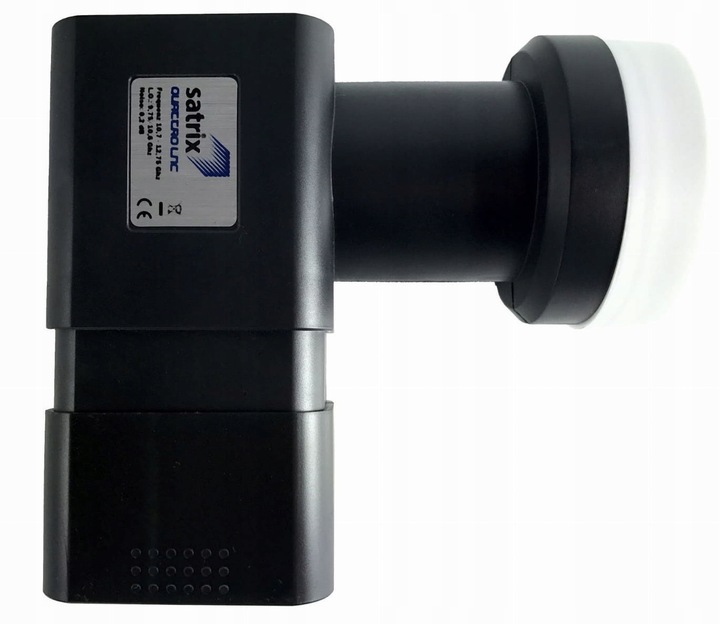

W zestawie z Multiswitchem Konwerter Quattro

✅ Multiswitch wyposażony jest w regulację tłumienia sygnału telewizji naziemnej

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji:

• satelitarnej DVB-S2, np. Hotbird lub Astra
• naziemnej DVB-T2

Urządzenie umożliwia odbiór programów z jednego satelity i podłączenie do 8 tunerów satelitarnych.

✅ Specyfikacja techniczna:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : 2 dB
• Wzmocnienie TER (47-862 MHz) : 4 dB
• Separacja SAT do TER : 30 dB
• Separacja TER do SAT : 28 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 °C
• Wymiary : 175 x 133 x 54 mm (realne wymiary)

Urządzenie umożliwia odbiór programów z jednej satelity i podłączenie

do 8 tunerów satelitarnych.

Poniżej schemat podłączenia anteny Satelitarnej i anteny Naziemnej DVBT2 do Multiswitcha

✅ ilość odbierających Tunerów TV zależy od modelu multiswitcha.

W zestawie

• Multiswitch Opticum OMS 5/8 PRO-TRQ
• Zasilacz sieciowy
• Klucz do wkręcania złącza F
• Konwerter Quattro na cztery
