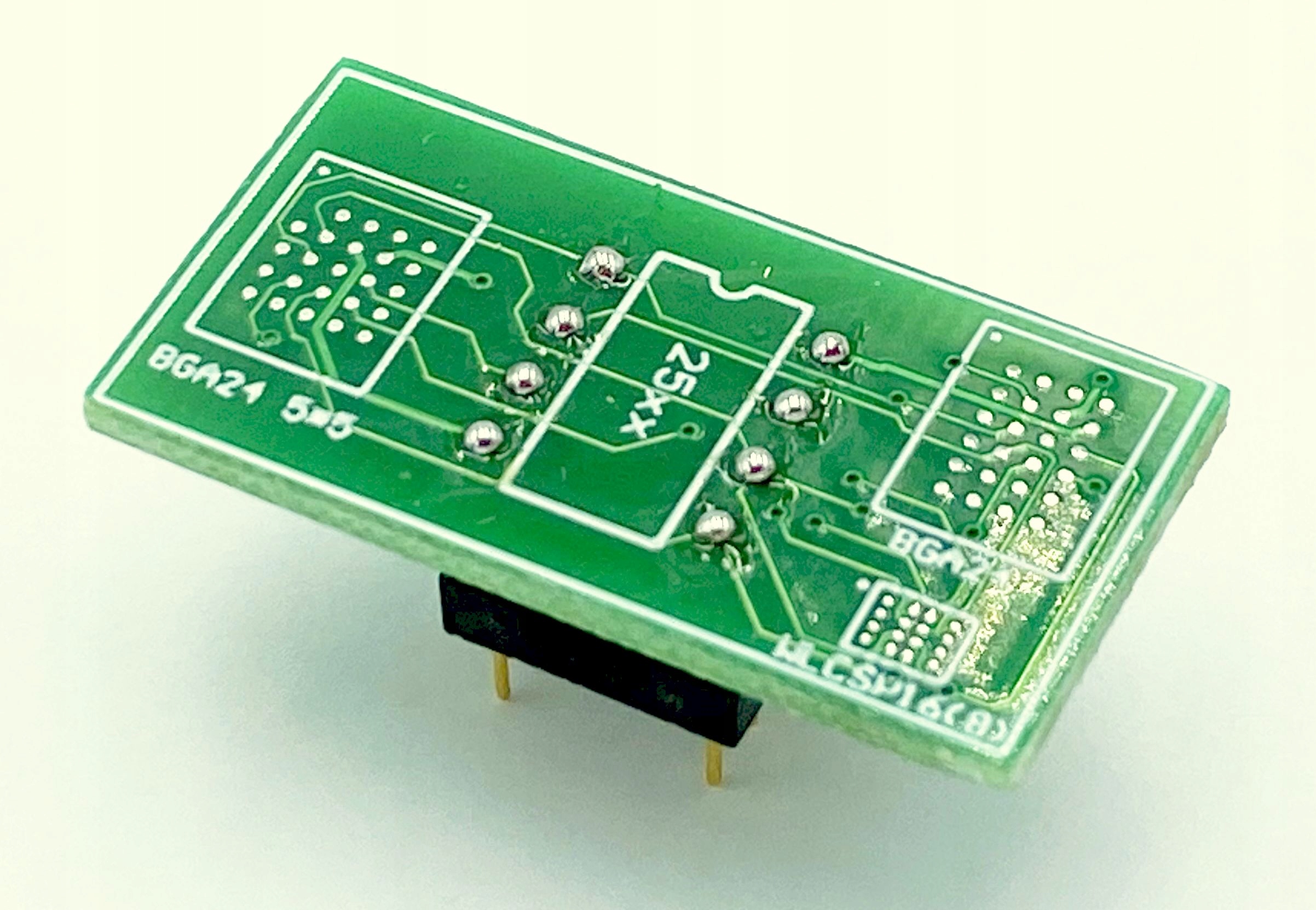

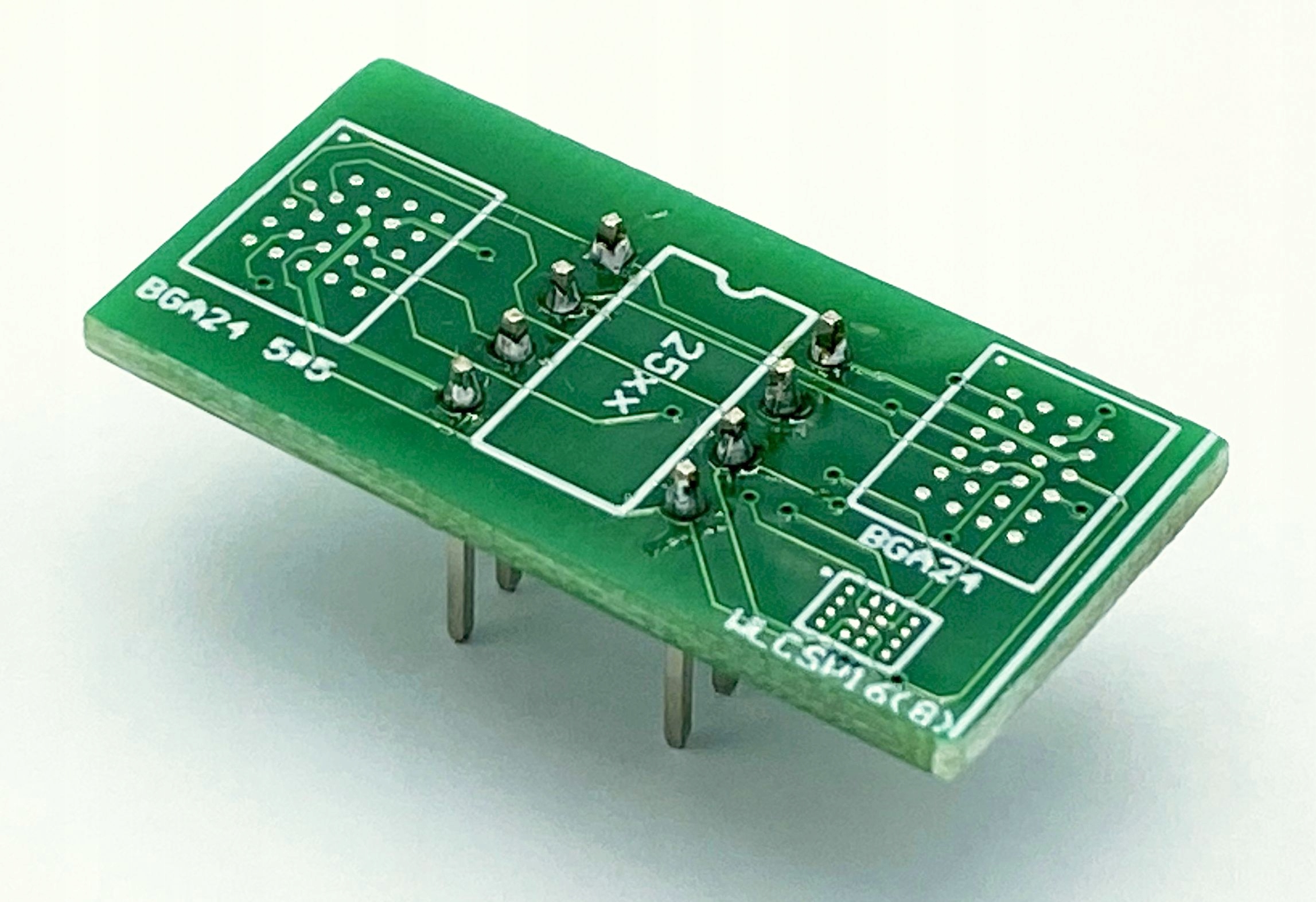

Adapter 2x BGA24 + WLCSP16(8) -> DIP8 simple

Adapter BGA24/WLCSP16(8) SMD na DIL 8 (DIP) - potrójny adapter dla szeregowych pamięci Flash, pamięci EEPROM, mikrokontrolerów oraz innych układów w obudowach w obudowach BGA24 o wymiarach 8x6mm (matryca kulek 6x4 lub 5x5) z rastrem 1.0mm lub WLCSP16(8) z matrycą kulek 4x4 (SOT1393-2) bądź z matrycą kulek 2x4 (SOT1901-1) i pozwalający na programowanie i używanie ich w podstawkach bądź na pad'ach DIL8 programatorów, płytek stykowych i innych urządzeń.

Szczególnie przydatny w serwisach GSM, Radio-Code a także w serwisach elektroniki samochodowej i RTV.

Wyprowadzenia układu: BGA24 (TFBGA-24)  8x6mm (z matrycą 4x6 lub 5x5)

Raster układu BGA24 (TFBGA-24) - odległość między kulkami: 1.0mm

Wyprowadzenia układu: WLCSP16(8) (SOT1393-2 / SOT1901-1)  z matrycą 4x4 lub 2x4)

Raster układu WLCSP16(8) (SOT1393-2 / SOT1901-1) - odległość między kulkami: 0.5mm

Wyprowadzenia adaptera: PDIP8 (R=2,54mm, W=300mils)

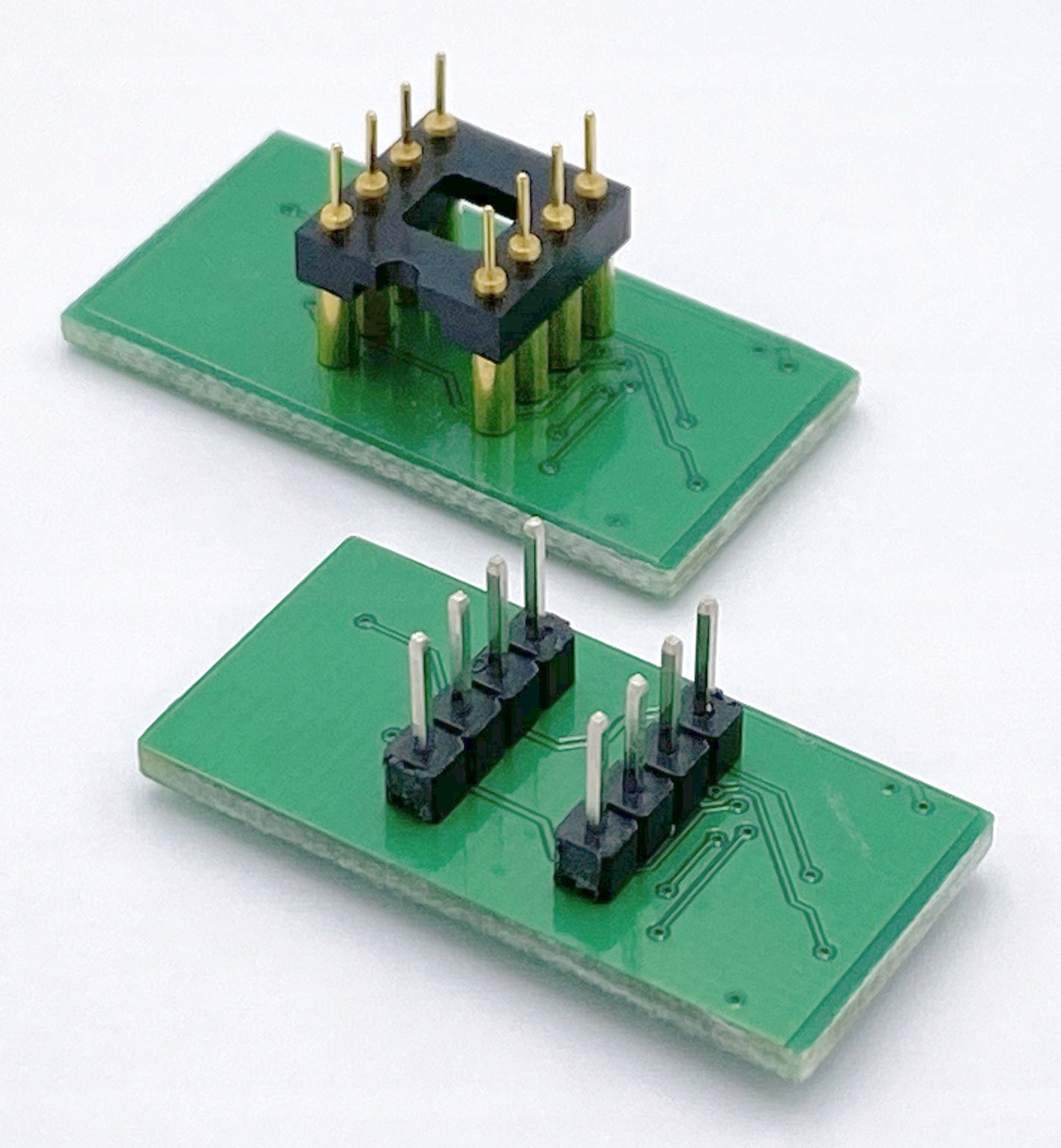

W celu łatwiejszego montażu układów BGA i umożliwieniu lutowania rozpływowego - standardowo adapter wysyłamy niezmontowany z pinami DIP typu goldpin (wersja dolna na zdjęciu po lewej)

Piny typu precyzyjnego (tulejowane o okrągłym przekroju) można stosować zarówno w podstawkach standardowych, precyzyjnych jak i typu ZIF.

Są bardziej uniwersalne lecz delikatniejsze (prawdopodobieństwo złamania przy mocnym zgięciu) - polecamy do zastosowania w podstawkach precyzyjnych i standardowych.

Piny typu Goldpin (przekrój kwadratowy) można stosować w podstawkach typu ZIF i ewentualnie standardowych  (aby umieścić je w podstawkach precyzyjnych konieczne jest zastosowanie pośredniego gniazda typu IDC).

Są zatem mniej uniwersalne lecz bardziej wytrzymałe (małe prawdopodobieństwo złamania nawet przy mocnym zgięciu) - polecamy do zastosowania w podstawkach typu ZIF.

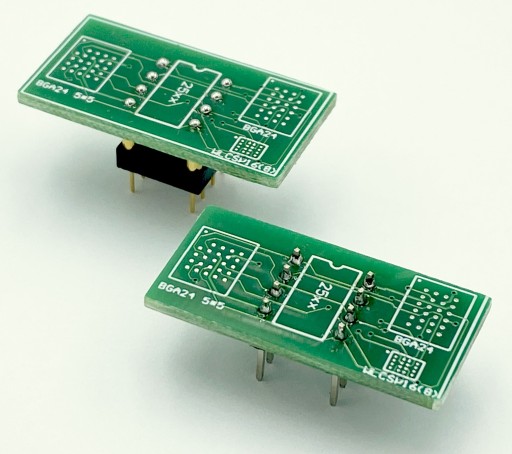

Możliwa wersja z pinami typu precyzyjnego, jak również adapter zmontowany - w wersji z wlutowanymi pinami (jak na zdjęciach) - wówczas poproszę napisać to w uwagach do zamówienia

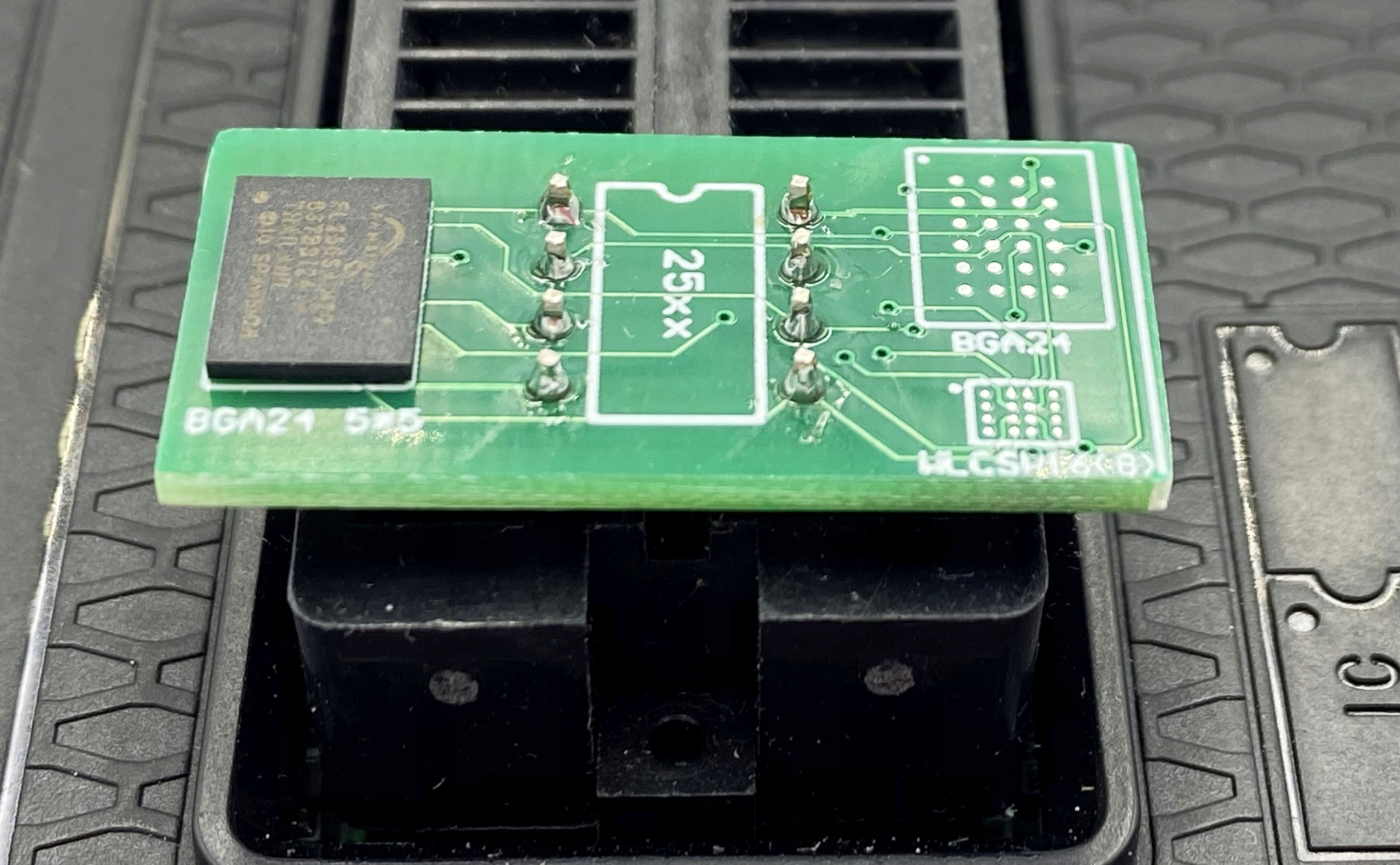

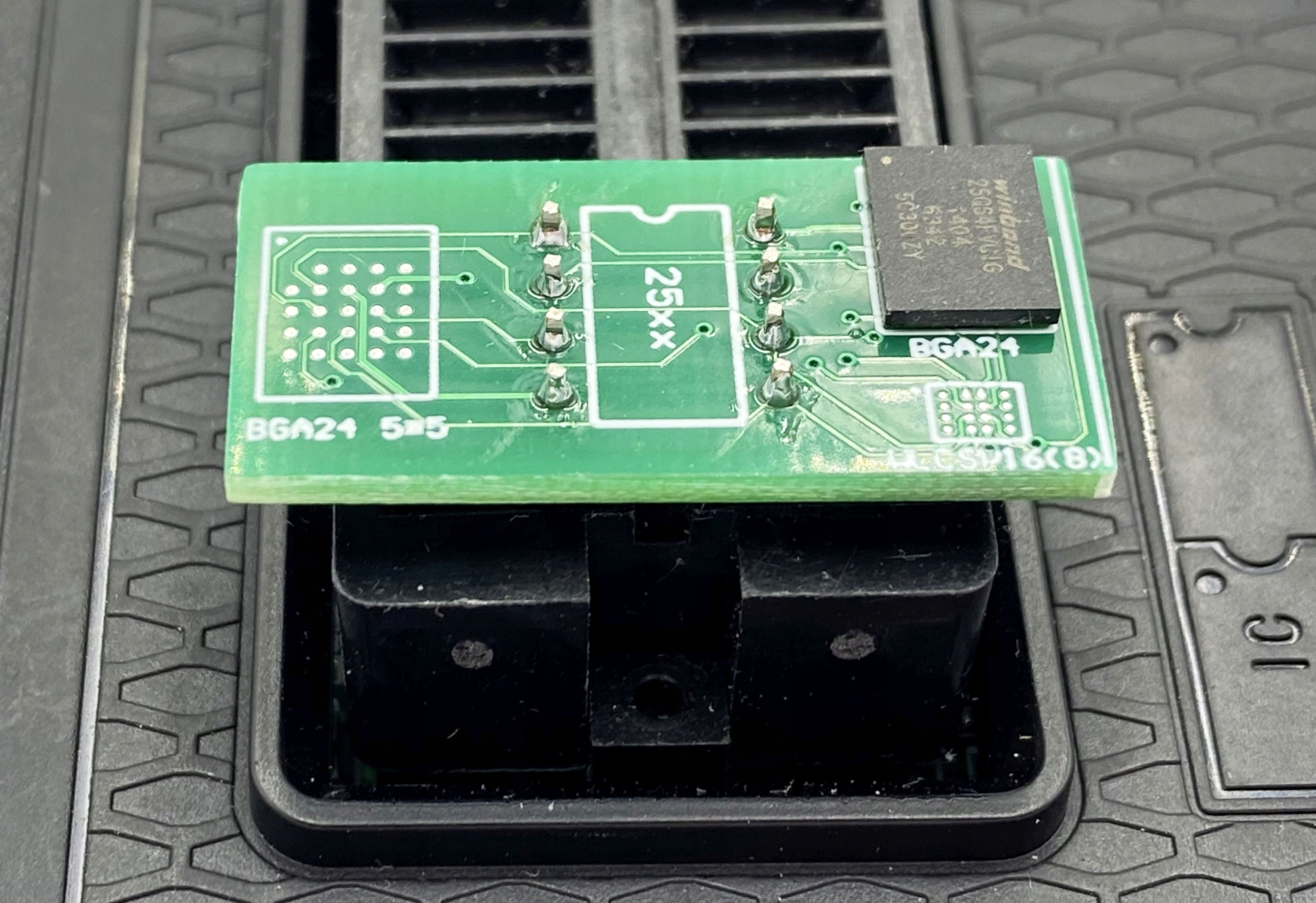

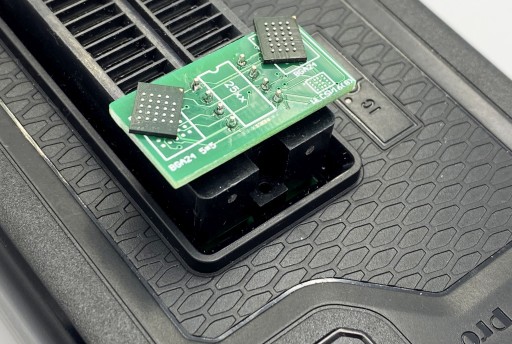

Przedmiotem sprzedaży jest sam adapter. Układ i programator widoczny na zdjęciach jest jedynie w celach poglądowych.
