Набор тестовых адаптеров (самотестирование) для RT809H

Zestaw adapterów testowych (selftest) dla programatora RT809H  - Zestaw adapterów pozwalający na przeprowadzenie procedury "samosprawdzenia"  selftest programatora RT-809h i wykryciu ewentualnych problemów w jego pracy.

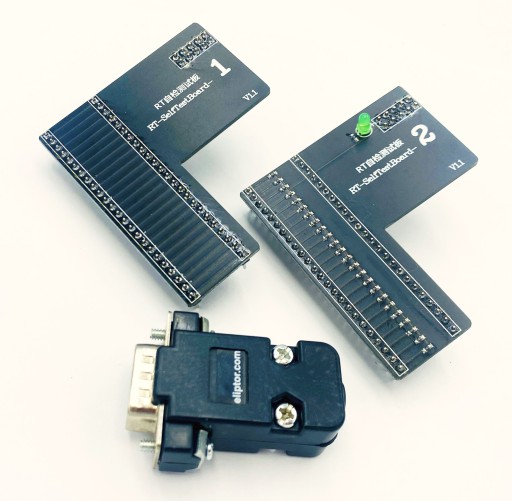

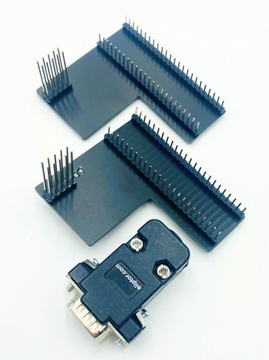

Zestaw składa się z:

- Adaptera RT-SelfTestBoard 1

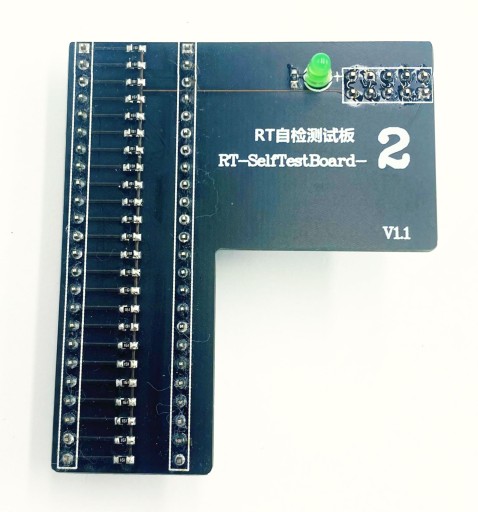

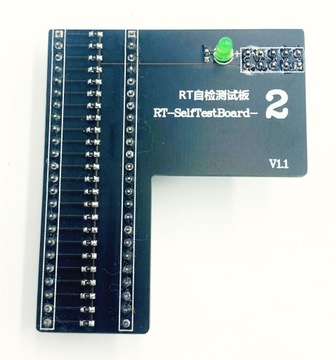

- Adaptera RT-SelfTestBoard 2

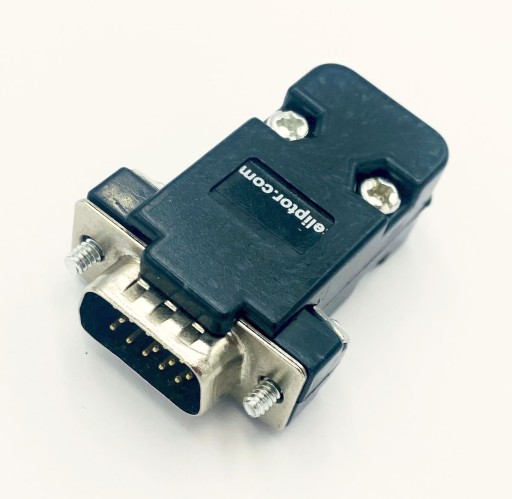

- Adaptera RT- VGA ISP

- Wyprowadzenia adaptera RT-SelfTestBoard 1 - PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H

- Wyprowadzenia adaptera RT-SelfTestBoard 2 - PDIP 48+10 -pin dedykowane tylko dla programatora RT-809H

- Wyprowadzenia adaptera RT-VGA ISP - D-Sub15M -  dedykowane tylko dla programatora RT-809H

Procedura testowania:

1) Wpisz w pole wyszukiwania układu słowo "selftest". W oknie wybowu producenta pojawi się firma "RT" a w polu wyboru układu "SELFTEST". Wciśnij "OK". Programator wgra algorytm samotestowania:

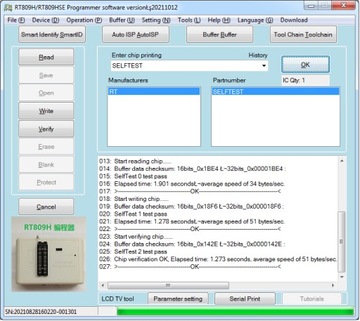

009:  The currently selected:SELFTEST, capacity: 528bits, 66bytes.

010:  Download device programming algorithm......

011:  Algo update OK

012:  >------------------------------------OK---------------------------------------<

2) Upewnij się, że żaden układ ani adapter nie jest umieszczony w podstawce programatora i wybierz przycisk "Read". Sprawdź okno podpowiedzi programatora:

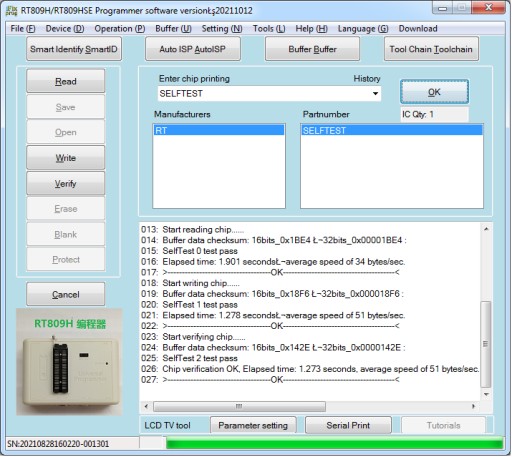

013:  Start reading chip......

014:  Buffer data checksum: 16bits_0x1BE4 Ł¬32bits_0x00001BE4 :

015:  SelfTest 0 test pass

016:  Elapsed time: 1.901 secondsŁ¬average speed of 34 bytes/sec.

017:  >------------------------------------OK---------------------------------------<

Komunikat SelfTest 0 test pass oznacza, że programator przeszedł test pomyślnie.

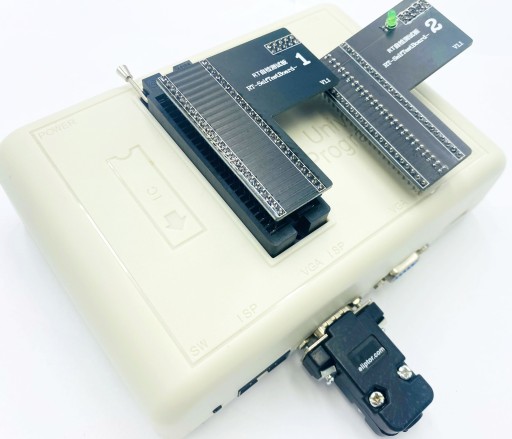

3) Umieść adapter RT-SelfTestBoard 1 w podstawce programatora i adapter RT- VGA ISP w gnieździe VGA-ISP programatora. Wciśnij przycisk "Write" i sprawdź okno podpowiedzi programatora:

018:  Start writing chip......

019:  Buffer data checksum: 16bits_0x18F6 Ł¬32bits_0x000018F6 :

020:  SelfTest 1 test pass

021:  Elapsed time: 1.278 secondsŁ¬average speed of 51 bytes/sec.

022:  >------------------------------------OK---------------------------------------<

Komunikat SelfTest 1 test pass oznacza, że programator przeszedł test pomyślnie.

4) Wyjmij adapter RT-SelfTestBoard 1 z podstawki programatora i adapter RT- VGA ISP z gniazda VGA-ISP programatora.

Umieść adapter RT-SelfTestBoard 2 w podstawce programatora. Dioda LED na adapterze powinna się zaświecić. Wciśnij przycisk "Verify" i sprawdź okno podpowiedzi programatora:

023:  Start verifying chip......

024:  Buffer data checksum: 16bits_0x142E Ł¬32bits_0x0000142E :

025:  SelfTest 2 test pass

026:  Chip verification OK, Elapsed time: 1.273 seconds, average speed of 51 bytes/sec.

027:  >------------------------------------OK---------------------------------------<

Komunikat SelfTest 2 test pass oznacza, że programator przeszedł test pomyślnie.

Przedmiotem oferty jest zestaw adapterów. Programator widoczny na zdjęciach przedstawiony jest wyłącznie w celach poglądowych
