S2-P smartLEDs

Inteligentny sterownik schodowy LED

w wersji PREMIUM

do sterowania oświetleniem LED 12V/24V DC schodów (także z półpiętrem), ścieżek, podjazdów, parkingów

Liczba sterowanych grup lamp: 2

RÓWNOCZESNE włączanie i gaszenie lamp w ramach grupy

Obciążalność prądowa wyjść: 8A (L1) i 2A (L2)

Wbudowany wyłącznik zmierzchowy z sondą światła (Zaoszczędzisz, bo nie musisz już kupować automatu zmierzchowego)

Konfigurator 17 parametrów sterownika (Bardzo duże możliwości dopasowania działania do potrzeb)

Producent: APACHETA SMART SYSTEMS, Polska

Najważniejsze funkcje:

• Funkcja podświetlenia lamp w stanie czuwania po zmierzchu (w zakresie od 0-90% maksymalnej jasności)
• Funkcja włącznika pełnego oświetlenia na określony czas
• Funkcja ściemniacza: ustawienie jasności w stanie aktywnym i czuwania (osobno dla lampy Master)
• Funkcja lampy Master (do podświetlenia ogólnego lub poręczy)
• Funkcja świecenia stałego (z użyciem dowolnych wyłączników)
• Funkcja ostrzegania przed zgaszeniem świateł (mrugnięcie, wędrujące wygaszenie itp.)
• Funkcja przedłużenia świecenia
• Funkcja blokowania świecenia w dzień przez wbudowany wyłącznik zmierzchowy. Sonda światła do instalacji wewnątrz lub na zewnątrz.

Działanie sterownika

Sterownik jest przeznaczony do automatyki oświetlenia LED schodów w instalacjach z równoległym połączeniem lamp. Lampy mogą być połączone w 1 lub 2 grupy o różnym obciążeniu prądowym 8A (L1) i 2A (L2) i pracować w jednym z 3 trybów (o trybach pracy wyjść informujemy w dalszej części). Na działanie sterownika można w znacznym stopniu wpływać poprzez zmianę parametrów konfiguracyjnych.

Sterownik pełni funkcję inteligentnego włącznika czasowego oświetlenia LED. W stanie czuwania sterownika lampy mogą być zgaszone lub delikatnie podświetlone. Pełne oświetlenie jest włączane automatycznie po aktywacji dowolnego z 3 wejść sterujących UP, DN lub MID, a po określonym czasie świecenia - gaszone lub przygaszane do ustawionej wartości podświetlenia. W ramach grupy lampy są zawsze włączane i gaszone równocześnie. W przypadku lamp ściemnialnych włączanie i gaszenie każdej lampy odbywa się płynnie (stopniowa zmiana jasności), a w przypadku lamp nieściemnialnych – skokowo. Dostępna jest funkcja ostrzegania przed zgaszeniem świateł (mruganie, przygaszenie, bujanie itp.). W razie potrzeby świecenie można przedłużyć. W przypadku podłączenia załączonej sondy światła działanie sterownika może być blokowane w dzień przez wbudowany wyłącznik zmierzchowy.

Najważniejsze właściwości:

• Obciążenie prądowe wyjść: 10A (8A  + 2A)
• Duża sterowana moc wyjściowa: 240W (przy 24V zasilania lamp)
• Sterowanie lampami LED ściemnialnymi (płynne, w oparciu o metodę PWM) oraz nieściemnialnymi (skokowe)

UWAGA: Ściemnialne są zwykłe taśmy LED, gdzie pojedynczy segment składa się z 3 diod i rezystora. W przypadku innych źródeł światła LED każdorazowo należy zapytać producenta o cechę ściemnialności źródła światła  i możliwość współpracy ze ściemniaczem PWM. Niektóre źródła światła LED (np. zamienniki popularnych halogenów) mogą zawierać dodatkową elektronikę, która utrudni lub uniemożliwi ściemnianie.

• Aktywacja wejść UP, DN i MID sterownika: ręczna (dowolne łączniki bezpotencjałowe typu przycisk), automatyczna (np. 2 lub 3 czujniki ruchu z wyjściem bezpotencjałowym np. przekaźnikowym lub z wyjściem typu OC) lub mieszana.

UWAGA: łączniki i czujniki nie wchodzą w skład zestawu; polecamy schodowe czujniki optyczne smartLEDs ALFA lub DELTA - do nabycia na innych naszych aukcjach).

• Sterownik może obsłużyć kilka poziomów schodów (do wejść UP, DN, MID sterownika można podłączyć  równolegle dowolną liczbę czujników ruchu)
• Możliwość integracji z systemami inteligentnego domu (np. KNX, Fibaro, Crestron, Lutron, LON) poprzez wyjścia bezpotencjałowe

Tryby pracy wyjść L1 i L2

Tryb lampy MASTER Grupa L2 pracuje jako lampa Master (np. oświetlenie ogólne lub poręczy) - zapalana przed lub razem z grupą lamp L1, a gaszona jako ostatnia. W trakcie konfiguracji można zdefiniować inne jasności świecenia i  podświetlenia dla lampy Master niż dla pozostałych lamp.

Tryb MINI FALI ŚWIETLNEJ Kolejne zapalanie i gaszenie grup L1 i L2 (np. przy schodach dwubiegowych najpierw zapalenie pierwszego biegu, potem drugiego)

Tryb łączny Obie grupy lamp L1 i L2 są włączane i gaszone razem (łączne maksymalne obciążenie prądowe wynosi wówczas aż 10A)

Standardowo wyjście L2 pracuje w trybie lampy MASTER. Tryb pracy wyjść L1 i L2 można zmienić przy pomocy konfiguratora poprzez zmianę parametrów.

Płynność zapalania  i gaszenia (opcja)

• Stopniowe rozjaśnianie lub ściemnianie każdej lampy
• 7 poziomów płynności do wyboru

Ostrzeganie przed zgaszeniem świateł (opcja)

• Przygaszenie wszystkich lamp, mrugnięcie
• Migotanie (bardzo szybkie, szybkie, średnio szybkie lub wolne)

17 parametrów konfiguracyjnych sterownika

Parametry instalacji:

1. Lampa Master (brak, ściemnialna, nieściemnialna)
2. Poziom aktywny wejść (zero, jeden)
3. Wejście DIS (blokuj, odblokuj, przerzucaj, S1-S10 (progi jasności dla sondy światła))
4. Wydłużona filtracja wejść (NIE, TAK)

Parametry ściemniacza i świecenia:

1. Jasność  (10%-100%)
2. Podświetlenie (0%-90%)
3. Jasność Master (10%-100%)
4. Podświetlenie Master (0%-100%)
5. Płynność zapalania/gaszenia (0-7)
6. Czas świecenia (0s-240s)

Parametry mini fali świetlnej (wyjścia L1, L2):

1. Czas zapalania (0s-24s)
2. Czas gaszenia (0s-24s)
3. Kierunek gaszenia (wstecz, zgodny)

Parametry funkcji ostrzegania:

1. Liczba ostrzeżeń (0-7)
2. Typ ostrzeżeń (mrugnij, piko, nano, mikro,mili, bujaj, huśtaj)
3. Czas ostrzeżenia (0s-24s)
4. Czas oczekiwania (0s-24s)

Ustawianie wartości parametrów sterownika

Parametry konfiguracyjne sterownika mają wartości ustawione fabrycznie optymalnie dla większości zastosowań, ale zawsze możesz je zmienić i dopasować do własnych potrzeb przy pomocy wbudowanego konfiguratora (na zdjęciu obok).

Przykładowo:

• Jeśli masz lampy nieściemnialne, ustaw parametr Płynność=0
• Jeżeli chcesz by lampy L1 i L2 działały w trybie "mini fali świetlnej",  ustaw parametry: Lampa Master=NIE, Czas zapalania>0, Czas gaszenia>0
• Jeśli chcesz wyłączyć podświetlenie w stanie spoczynku, wartość parametru Podświetlenie ustaw na wartość równą 0
• Jeśli lampy świecą za jasno, zmniejsz wartość parametru Jasność np. na wartość 70%
• Jeśli chcesz zmienić typ i liczbę ostrzeżeń przed zgaszeniem świateł lub wyłączyć ostrzeżenia - zmień odpowiednio wartości parametrów Typ ostrzeżeń i Liczba ostrzeżeń, itp.

Wartości parametrów ustawiane są precyzyjnie (cyfrowo). Skonfigurowany według Twoich potrzeb sterownik będzie działał dokładnie tak, jak lubisz.

Bezpłatna konfiguracja

Konfiguracja jest prosta, bezstresowa i dokładnie, krok po kroku, opisana w instrukcji, ale jeśli chcesz, możemy zrobić to bezpłatnie przed wysyłką według Twoich życzeń.

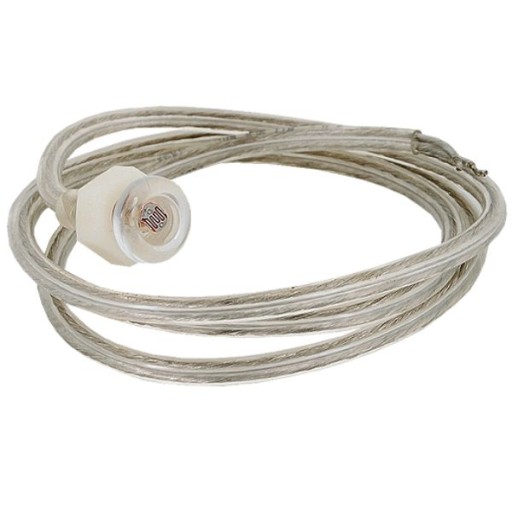

Wbudowany wyłącznik zmierzchowy z sondą światła

• Blokowanie świecenia lamp w dzień
• Montaż sondy możliwy zarówno  na zewnątrz jak i wewnątrz domu w rejonie schodów (Sterownik jest inteligentny - nie blokuje się od oświetlenia, które sam załączył, co jest istotną zaletą wobec zewnętrznych automatów zmierzchowych, których sondy światła muszą być instalowane na zewnątrz pomieszczeń, w miejscu nieoświetlanym sztucznym światłem). Sondę światła należy podłączyć do wejścia DIS sterownika.
• 10 progów jasności (do wyboru) dla sondy światła

UWAGA: Zamiast sondy światła do wejścia DIS można podłączyć inne urządzenie (np.wyłącznik lub zegar astronomiczny) lub bezpotencjałowe wyjście dowolnego systemu Inteligentny Dom.

Dane techniczne sterownika

• Zasilanie 8-24V DC / 100mA, SELV
• Prąd zasilania (średni) 10mA
• Pobór mocy (dla 12V zasilania): 120mW
• Liczba kanałów 2
• Napięcie pracy wyjść (max) 24V DC
• Obciążenie wyjść (max) 8A (wyjście L1), 2A (wyjście L2)
• Rodzaj obciążenia diody LED
• Stopień ochrony IP20
• Klasa ochronności III
• Rodzaj pracy ciągła, wewnątrz pomieszczeń
• Temperatura pracy -10°C - +45°C
• Wymiary obudowy 35 x 90 x 65mm (2 moduły)

Dokładna dokumentacja oraz serwis

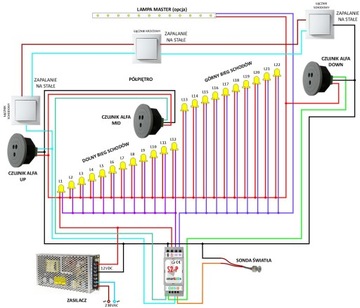

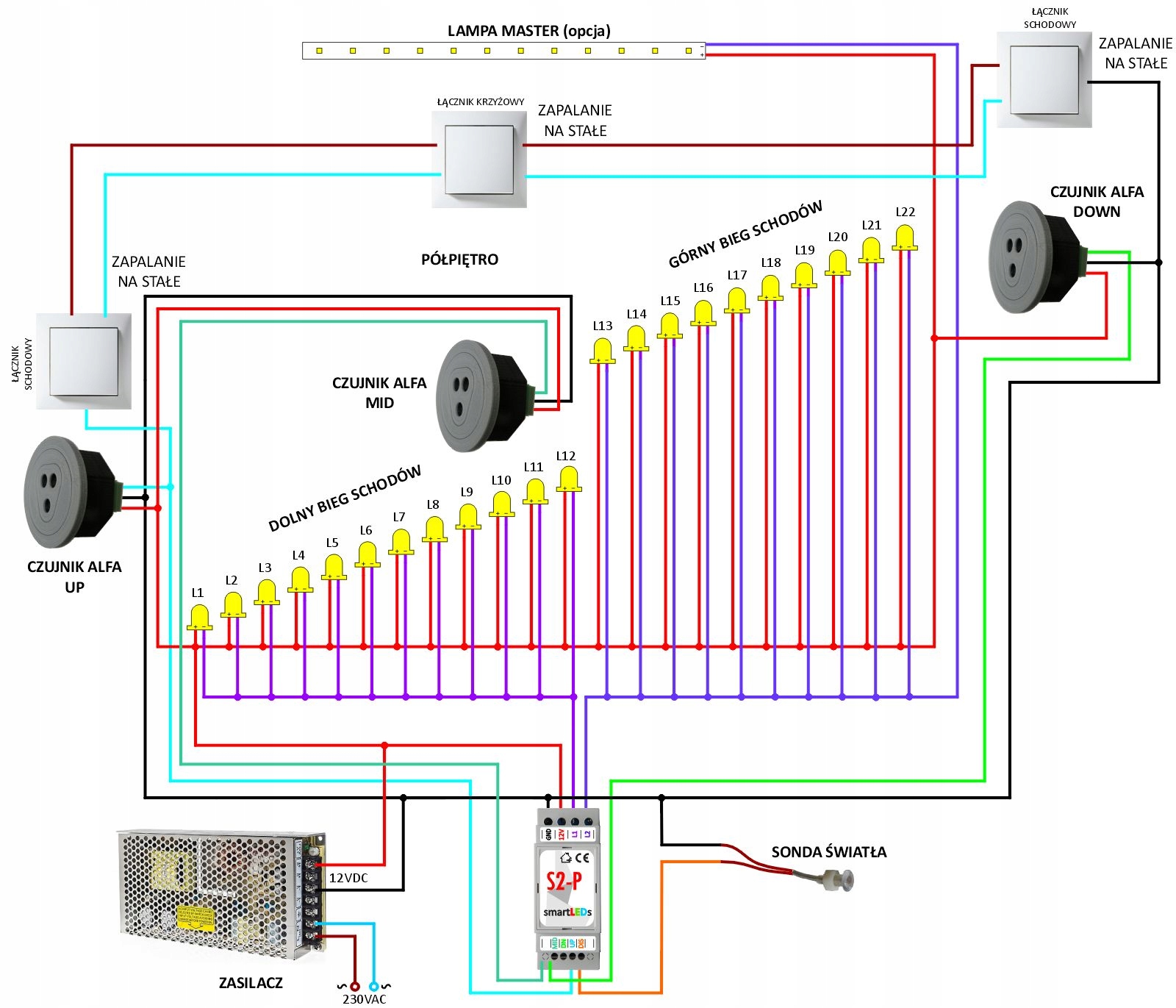

Do produktu dołączamy instrukcję użytkownika, zawierającą m.in. schemat instalacyjny.

Przygotowaliśmy także poradnik dotyczący zaplanowania, wykonania i uruchomienia instalacji krok po kroku (w załączniku do aukcji).

W załączniku do aukcji znajdziecie także kartę katalogową produktu.

Jako producent sterowników oferujemy profesjonalne wsparcie techniczne oraz bezpośredni serwis gwarancyjny i pogwarancyjny.

Opakowanie zawiera:

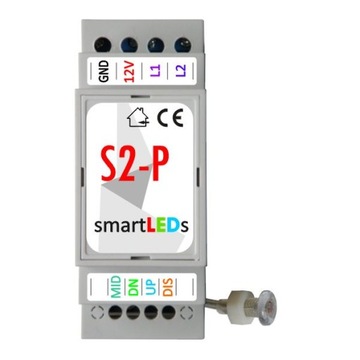

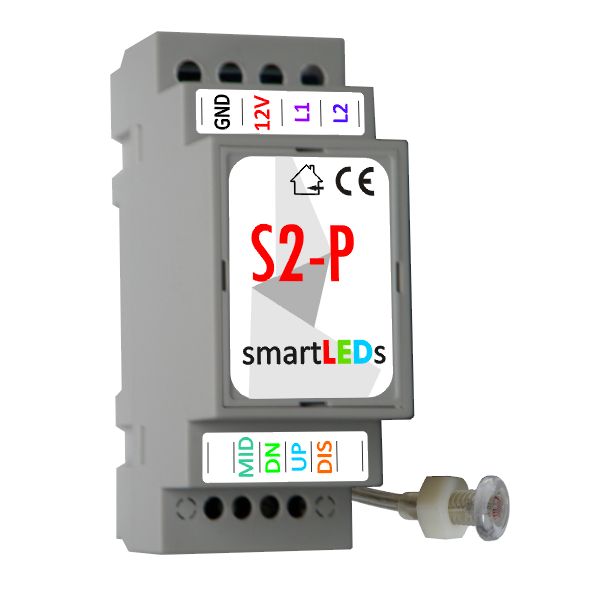

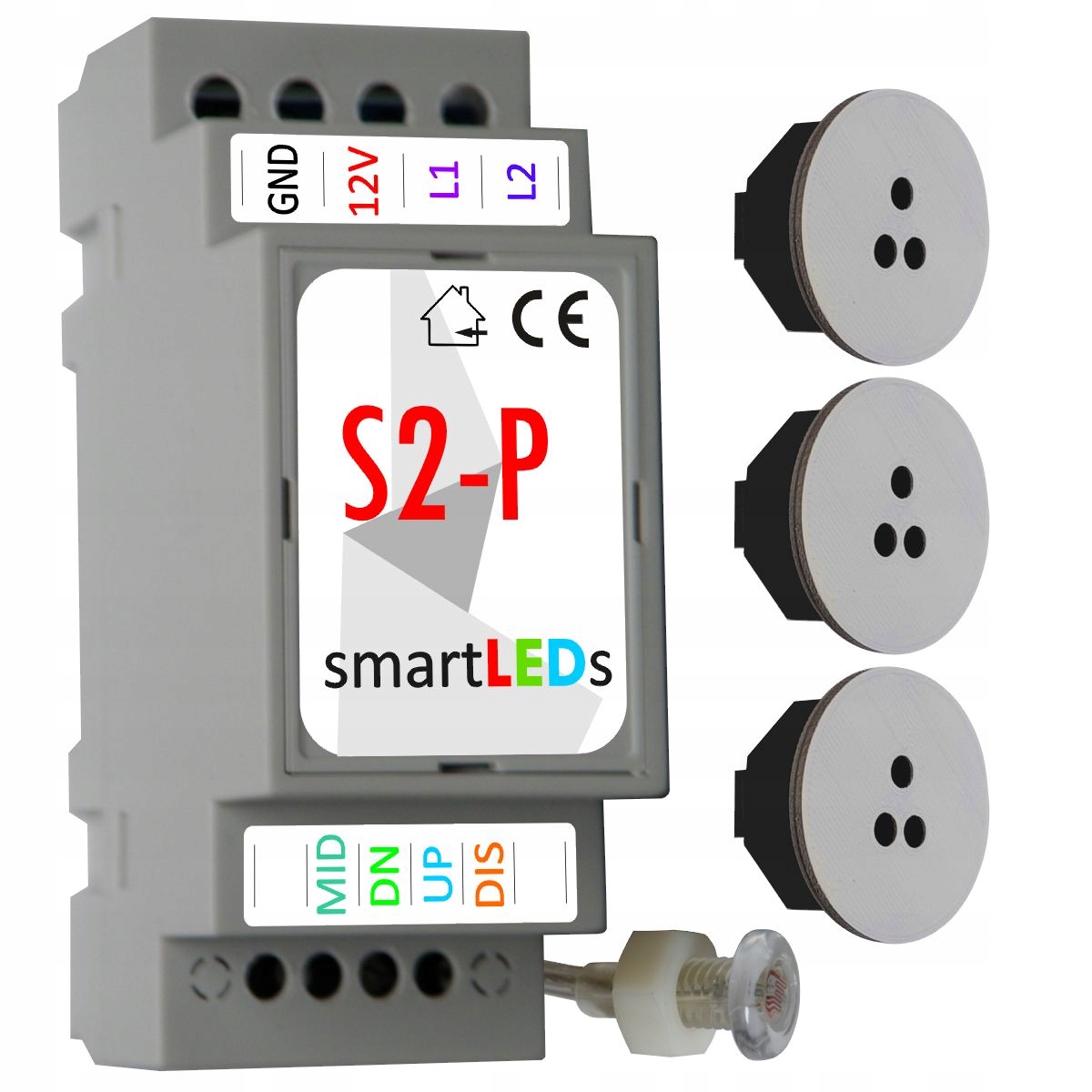

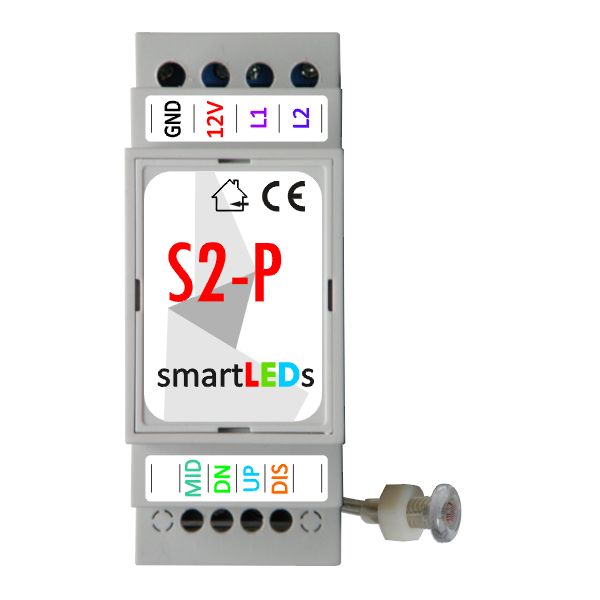

1. Sterownik schodowy S2-P z wbudowanym konfiguratorem i wyłącznikiem zmierzchowym
2. Sonda światła
3. Instrukcja użytkownika

DOWIEDZ SIĘ WIĘCEJ O OFERCIE STEROWNIKÓW SCHODOWYCH i CZUJNIKÓW RUCHU SMARTLEDS

Czym oferta smartLEDs wyróżnia się na tle konkurencji?

Bogata oferta, dostosowana do potrzeb i możliwości finansowych różnych klientów: 7 modeli sterowników schodowych

Stosujemy nasze autorskie rozwiązania, z których jesteśmy bardzo dumni np.:

• Prawdziwa, efektowna fala LED z efektem płynności, płynięcia i rozmycia
• Schodowe optyczne czujniki ruchu zaprojektowane specjalnie do wykrywania ruchu na schodach
• Aplikacja na smartfon w systemie Bluetooth do konfiguracji i diagnostyki instalacji
• Inteligentny, wbudowany w sterownik, wyłącznik zmierzchowy

-  nie spotkacie takich rozwiązań u innych na Allegro!

Oferujemy dodatkowe funkcje: Podświetlenie w stanie spoczynku, Wbudowany ściemniacz, Lampa Master (np. do podświetlenia poręczy), Obsługa półpiętra, Ostrzeganie przed zgaszeniem świateł

Nasze sterowniki pracują bezawaryjnie u setek klientów już od 2013r. Część sprzętowa jest wykonana na profesjonalnym obwodzie drukowanym, stosujemy nowoczesny, automatyczny montaż powierzchniowy SMT i THT w technologii bezołowiowej, a elementy pochodzą od czołowych producentów podzespołów elektronicznych. Algorytm oprogramowania jest perfekcyjnie dopracowany, sterowniki działają poprawnie niezależnie od sposobu aktywacji (czujki czy przyciski) oraz liczby i kierunku osób poruszających się po schodach. Nie ma obawy, że sterownik "pogubi się", jeśli na schody wejdzie więcej osób lub w instalacji zastosowane zostaną różne sposoby aktywacji sterownika (np. i czujki i przyciski).

Dbamy o zadowolenie naszych klientów i obsługę na jak najwyższym poziomie: telefoniczne wsparcie techniczne, dokładna dokumentacja produktu (instrukcje użytkownika, schematy instalacyjne, karty katalogowe, poradniki).

Sterowniki i czujniki schodowe smartLEDs to prawdopodobnie najlepsze produkty tego typu na rynku!

Promocja na sterowniki schodowe z czujnikami ruchu ALFA

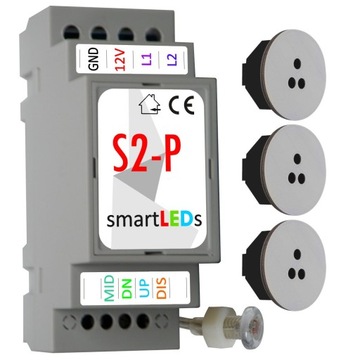

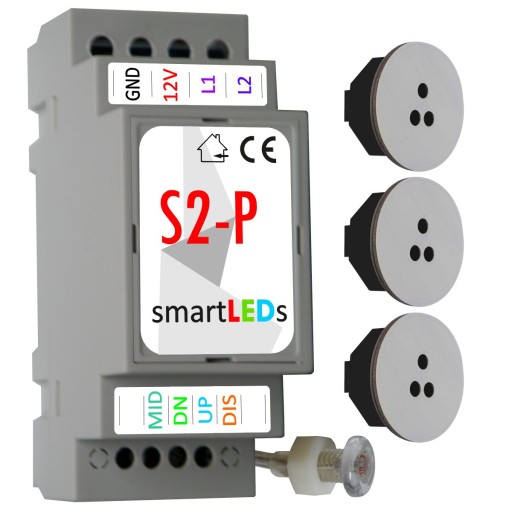

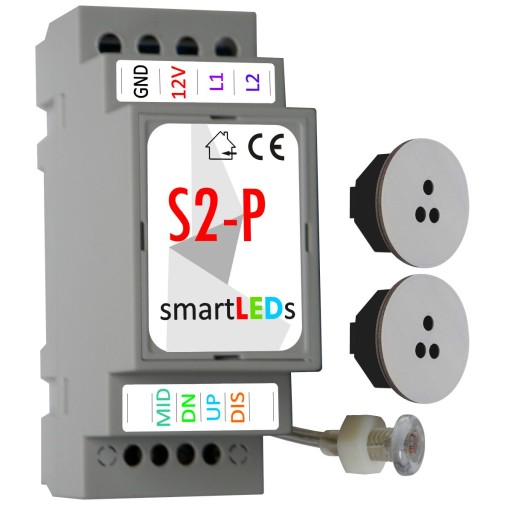

Do sterownika oferujemy schodowe czujniki optyczne smartLEDs ALFA oraz DELTA, osobno lub w promocyjnych zestawach ze sterownikami (do kupienia na innych naszych aukcjach).
