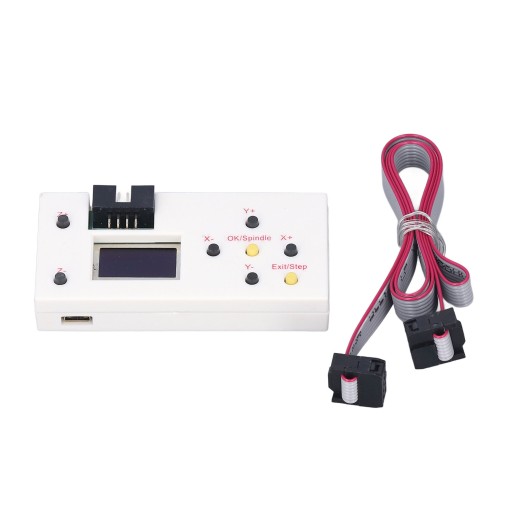

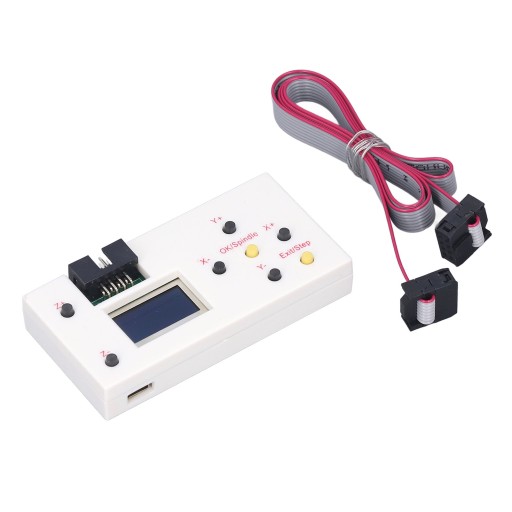

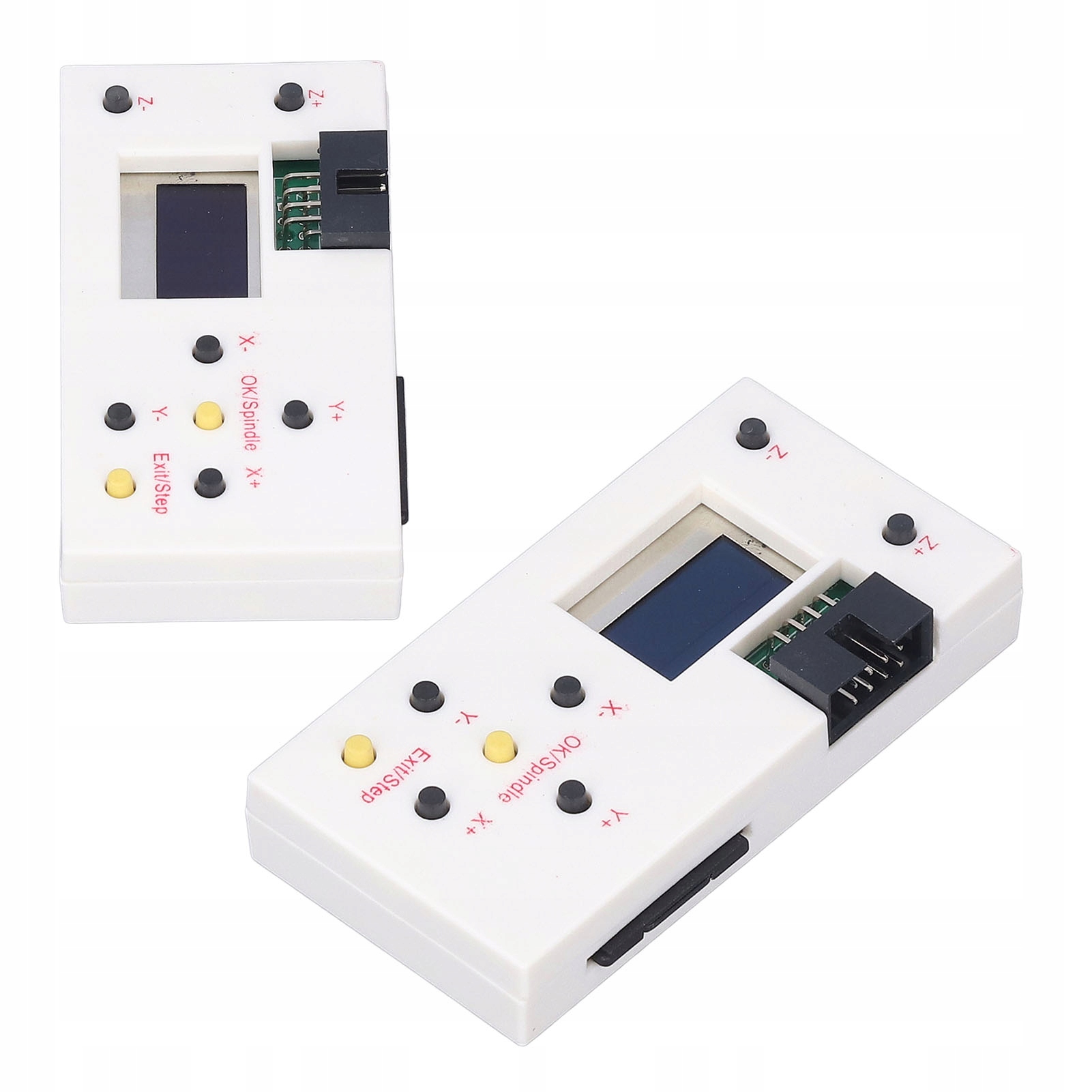

Moduł sterowania Offline routera CNC 3 osie

Funkcja:

1. Sterowanie offline: dzięki modułowi kontrolera offline możesz sterować routerem CNC bez podłączania do komputera, dzięki czemu router CNC można umieścić w dowolnym miejscu, takim jak garaże i warsztaty.

2. Sterowanie ręczne: Pozycja osi XYZ może być regulowana ręcznie jako punkt początkowy grawerowania. Moduł może również ręcznie sterować trybem włączania lub wyłączania wrzeciona.

3. Prostszy dostęp: po umieszczeniu pliku na karcie pamięci plik grawerowania można bezpośrednio rozpoznać. Możesz także podłączyć moduł offline do komputera za pomocą kabla micro USB i bezpośrednio zapisywać pliki.

4. Idealne dopasowanie: moduł offline jest doskonale kompatybilny z routerami 3018, 3018 PRO CNC i innymi routerami CNC 3018PRO ogólnego przeznaczenia.

5. Łatwiejsza praca: wystarczy podłączyć moduł offline do płyty kontrolera GRBL, a następnie można użyć tego modułu do sterowania routerem CNC.

Specyfikacja:

• Typ artykułu: moduł sterowania Offline routera CNC
• Połączenie: USB, USB CH340.
• Oprogramowanie: kontroler GRBL, uniwersalny nadajnik kodów G.
• Napięcie wejściowe: 12-36 V
• Główny układ kontrolny: dla atmel 328 P.
• Sterownik silnika krokowego: A4988
• Układ napędowy wrzeciona: MOSFET, zalecany 12-36 V, w granicach 10A.
• Regulacja prędkości PWM wrzeciona: wsparcie
• Wsparcie silnika krokowego: 12 V, w granicach 1,5 a, zaleca się, aby maksymalny prąd był mniejszy niż 2 a, silnik krokowy 42, 57.
• Grawerowanie laserowe: podpory
• Interfejs zasilania: interfejs DC 5,5-2,5 mm.

Jak używać:

• 1. Naciśnij Z+ i Z‑, aby przesunąć osie Z w górę i w dół.
• 2. Naciśnij X+ i X‑, aby przesunąć osie X w lewo i w prawo.
• 3. Naciśnij Y+ i Y‑ , osie Y zaczną się przesuwać do przodu i do tyłu.
• 4. Naciśnij SPIN: Wrzeciono ON lub Laser ON, Wrzeciono OFF lub Laser OFF.
• 5. Naciśnij SMOD: Powrót
• 6. Naciśnij Z+ przez 5 sekund, aby zmienić język na angielski.

7. Karta pamięci: W zestawie potrzebny jest czytnik kart pamięci, aby zapisać plik kodów G w katalogu głównym.

Lista pakietów:

• 1 x moduł sterowania offline routera CNC
• 1 x kabel FC 8P
• 1 karta pamięci
• 1 x uchwyt na kartę pamięci
• 1 x instrukcja obsługi
