Машина для наполнения подушек, мягких игрушек и т.п.

LINIA DO NAPEŁNIANIA PODUSZEK, RĘKAWÓW, WYPYCHANIA MASKOTEK ITP.

Linia do napełniania poduszek składa się ze zbiornika o pojemności 2m3, napycharki powietrznej do poduszek, kolektora trójnika którym wybiera się jedno z dwóch źródeł z wypełniaczem do poduszek.

Zbiornik składa się z jednej komory, ze śmigłem pionowym. Załadunek zbiornika odbywa się od góry, i jest dozwolona tylko gdy maszyna jest wyłączona.

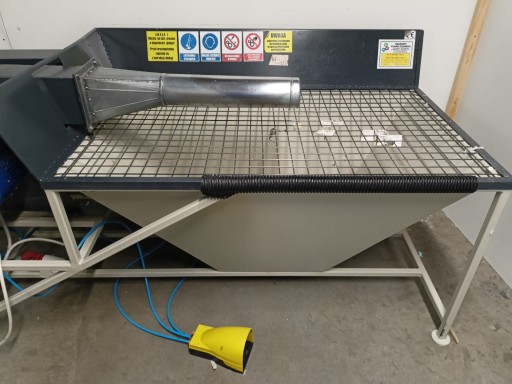

Napycharka do poduszek wyposażona jest we własny trójnik, przy pomocy którego jest podłączona ze zbiornikiem oraz z wanną napycharki.

Wanna napycharki przeznaczona jest na wypełniacz, który nie trafi do poduszki. Gdy mamy pełną wannę, przełączamy joystickiem przepustnicę w pozycję „Wanna” i opróżniamy.

Linia posiada dwa silniki elektryczne trójfazowe:

• Silnik 1,5 kW x 2800 obrotów (silnik dmuchawy napycharki),
• Silnik 3 kW x 1400 obrotów (silnik napędu śmigła zbiornika).

OPIS CZĘŚCI ELEKTRYCZNEJ

Urządzenie jest zasilane prądem przemiennym 50 hz o napięciu 230/400V. Ochroną przeciwporażeniową jest ZEROWANIE. Urządzenie posiada wydzieloną szynę „PN” oraz „0”, jest zatem przystosowane do ochrony poprzez wyłącznik przeciwporażeniowy, który może być zastosowany na zasilanie u odbiorcy. Wybór metody ochrony przeciwporażeniowej zależy od jej miejsca zainstalowania.

Całością urządzenia steruje pulpit sterowniczy umiejscowiony przy maszynie. Pulpit obsługuje uprawniony operator . Na pulpicie zainstalowano przyciski załączające i wyłączające urządzenie. Przycisk czerwony (Stop awaryjny) blokowany stop całości. Pod pulpitem znajduje się szafa, w której zainstalowano listwę zaciskową i zestaw styczników. Z boku szafy znajduje się wyłącznik główny całości.

Silniki sterowane są przez zespół styczników zainstalowanych w rozdzielni sterowniczej, która przymocowana jest do urządzenia. Aby rozdzielnie otworzyć, należy przekręcić wyłącznik główny zasilania.

Moc całkowita 4,5 kW.
