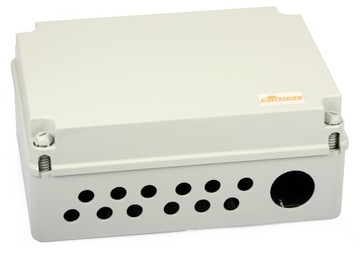

Сигнальный 12-дюймовый блок защиты от перенапряжения.

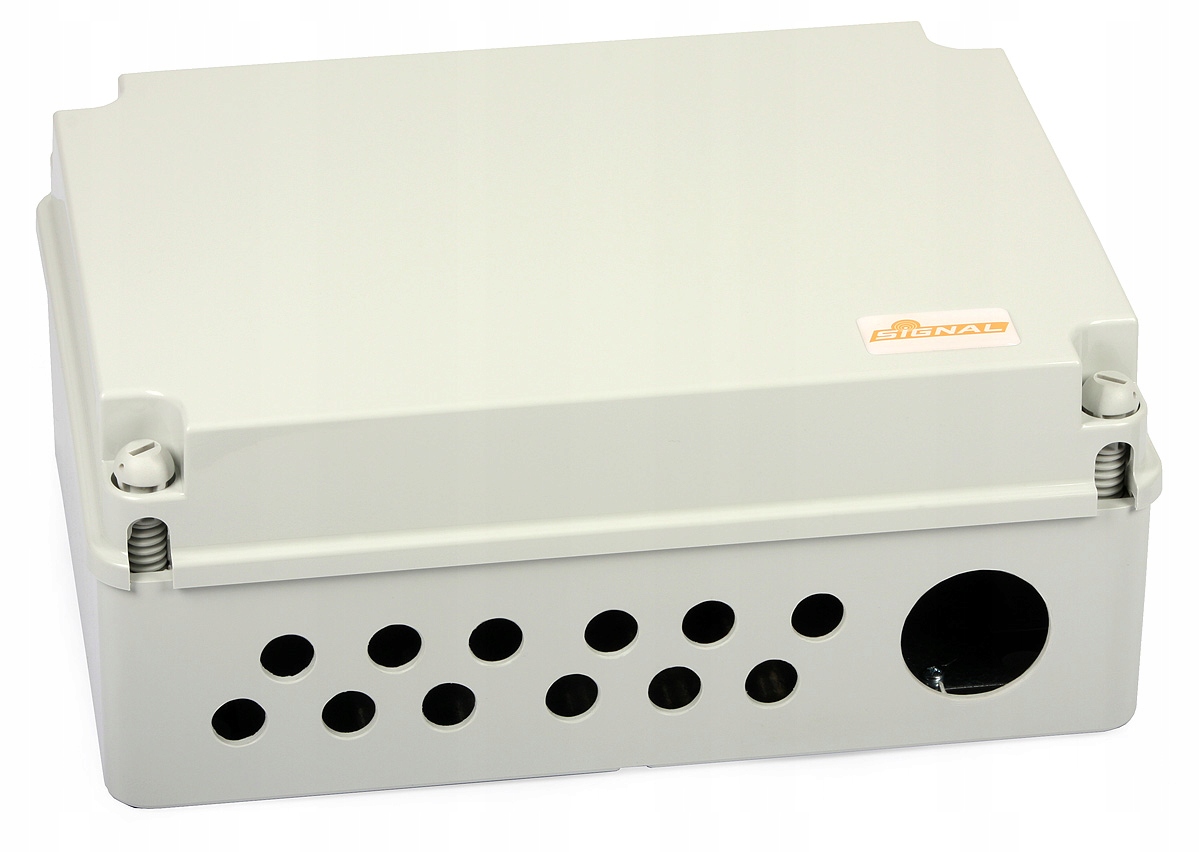

Skrzynka przeciwprzepięciowa Signal 12-wej.

Kod towaru: SIGNAL-SKRZYNKA

Skrzynka przeciwprzepięciowa Signal zaprojektowana została w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Element pozwala na zabezpieczenie systemu przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych.

Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."

Skrzynka wyposażona została w 12 ochronników pozwalających na zabezpieczenie:

• 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),
• 2 torów radiowych (FM, DAB),
• 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).

Cechy wyróżniające:

• 12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych,
• skrzynka zewnętrzna,
• zewnętrzna pokrywa montowana za pomocą 4 wkrętów,
• możliwość montażu na ścianie lub maszcie (w komplecie uchwyt oraz śruby),
• otwory pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów,
• zacisk uziemiający,
• opaska zaciskowa pozwalająca na uporządkowanie przewodów,
• wewnętrzna blacha ocynkowana.

Przewody wyprowadzone ze skrzynki podłączyć należy następnie do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Montaż skrzynki na maszcie pozwala na łatwą realizację połączenia z uziemieniem (np. poprzez sam maszt).

Skrzynka zaprojektowana została w taki sposób, aby umożliwić łatwe prowadzenie kabli oraz stosowanie wszystkich typów złącz. Do połączenia anten z ochronnikami zaleca się stosowanie przewodu Triset-113 PE oraz złącz PCT-TRS-9-NT; w magistrali kablowej, w przypadku dużych odległości zaleca się stosowanie kabli magistralnych, np. Triset-11 PE oraz złącz PCT-11-DFG.

W celu zamontowania skrzynki na maszcie dokupić należy 2 cybanty M8.

Dane techniczne:

• Nazwa Skrzynka przeciwprzepięciowa Signal
• Liczba ochronników 12
• Zacisk uziemiający Tak
• Możliwość montowania na zewnątrz Tak
• Ilość otworów wejściowych 1
• Średnica otworu wejściowego [mm] 45
• Ilość otworów wyjściowych 12
• Średnica otworu wyjściowego [mm] 16
• Wymiary [mm] 350x225x128
• Masa (z uchwytem) [kg] 2,3
• Informacje n/t ochronników
• Pasmo pracy [MHz] 5 - 2400
• Wejście gniazdo F
• Wyjście wtyk F
• Tłumienie wtrąceniowe [dB] typowe 0,8 dla 1GHz
• typowe 1,2 dla 2GHz
• Dopasowanie [dB] typowe 12
• Maksymalny prąd [kA] dla 8/20 [µs] 8
• Impedancja [Ω] 75
• Przejście stałoprądowe Tak
• Napięcie przebicia DC [V] przy 100 [V/s] 230+/-42
• Współczynnik ekranowania [dB] > 90 (EN 50083-2/A1, klasa A)
• Poziom ochrony [V] przy 1 [kV/µs] ≤ 800
