USR-CANET200 Преобразователь CAN в RS485 и Ethernet

Najważniejsze cechy:

• Wszechstronna ochrona sprzętu. CAN, port szeregowy, interfejs Ethernet i interfejs zasilania mają wysoki poziom ochrony, aby dostosować się do trudnych warunków przemysłowych
• 2x porty CAN i 1x port Ethernet, protokół TCP/IP, rozszerzają sieć CAN
• Transfery między trzema sieciami: CAN do Ethernet, CAN do RS485, Ethernet do RS485
• Obsługuje podwójne gniazda do łączenia z dwoma serwerami, jedno gniazdo do sterowania, inne gniazdo do zarządzania
• Interfejs Ethernet 10/100 Mb/s, obsługa Auto-MDI/MDIX
• Obsługa funkcji filtrowania CAN ID, różne funkcje filtrowania sprawiają, że korzystanie z modułu jest bezpieczniejsze.
• Szybkość transmisji CAN waha się od 10K ~ 1Mbps; obsługuje tryby pracy BASIC i LOOPBACK
• Obsługa statycznej funkcji IP lub funkcji DHCP; obsługa wyszukiwania urządzenia w sieci za pomocą transmisji UDP
• Obsługa przywracania ustawień domyślnych za pomocą przycisku Odśwież
• RJ45 ma diodę LED połączenia/danych; Interfejs Ethernet ma zewnętrzny transformator izolujący i obsługuje izolację elektromagnetyczną 1,5 kV
• Obsługa aktualizacji oprogramowania układowego przez sieć
• Obsługa modyfikowania portu serwera WWW (domyślnie jest to 80)
• Obsługa funkcji Keep-Alive
• Obsługa funkcji przekaźnika CAN
• Obsługa przełączania między CAN i RS485
• Ochrona: interfejs zasilania zapobiegający cofaniu, ochrona przed przepięciami interfejsu CAN i cyfrowa ochrona izolacyjna

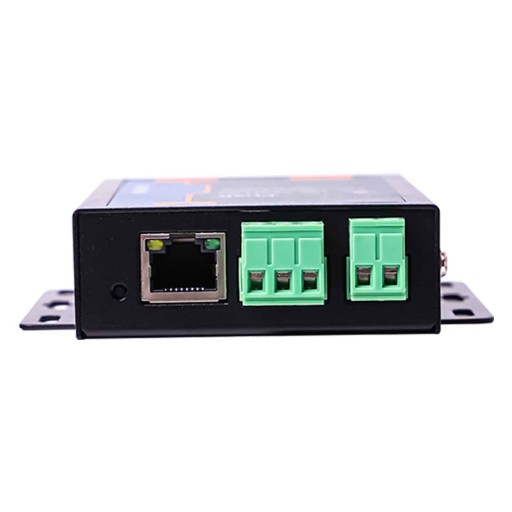

USR-CANET200 to przemysłowy media konwerter CAN na LAN na RS485 w metalowej obudowie

CANET200 to urządzenie komunikacyjne, które może realizować transmisję danych pomiędzy CAN a stroną sieciową.

CANET200 obsługuje dwa interfejsy CAN, jeden interfejs Ethernet i stos protokołów TCP/IP.

Użytkownik może zrealizować połączenie między siecią CAN-bus a siecią Ethernet w celu rozszerzenia sieci CAN-bus przez CANET200.

CANET200 posiada również jeden port szeregowy RS485, który jest niezależny od CAN i może realizować transmisję danych pomiędzy urządzeniem szeregowym a Ethernetem.

Podstawowe funkcje konwerterów CAN na Ethernet:

• Transmisja dwukierunkowa pomiędzy interfejsem CAN1, interfejsem CAN2, interfejsem RS485 oraz interfejsem Ethernet
• Obsługa funkcji przekazywania CAN (transmisja dwukierunkowa między CAN1 i CAN2) oraz funkcja CAN do RS485

SPECYFIKACJA:

• Working voltage: DC 5~36V
• Working current: Average 26mA@36V, Average 56mA@12V, Average 124mA@5V
• Power supply protection: Power supply surge: Level three., Group pulse: Level three.
• Ethernet interface specification: RJ45, 10/100Mbps, support Auto-MDI/MDIX.
• Ethernet interface protection: 1.5KV electromagnetic isolation
• Serial port: RS485
• Serial port baud rate: 600~115.2K(bps)
• CAN baud rate: 10K~1M(bps)
• CAN work mode: Basic, loopback
• CAN protection: Power supply isolation, signal isolation
• Software parameter:
• Network protocol: IPV4, TCP/UDP
• How to get IP: Static IP, DHCP
• Configuration method: Web Server, serial/network AT command
• TCP Server connection: Support at most four TCP Client connections; serial server only support one  Client connection
• CAN receiving capability: 8000 frames every second(Every way)
• CAN transmitting capability: 8000 frames every second(Every way)
• Network cache: Transmitting: 16K bytes; receiving: 16K bytes
• CAN cache: Transmitting: two hundred complete data packets(Every way); receiving: two hundred complete data packets(Every way)
• Serial cache: Transmitting: 2K bytes; receiving: 2K bytes
• Flow control: Don’t support
• Heartbeat packet: CAN: Support user editable heartbeat packet(CAN data packet that conforms to transparent transmission protocol)., Serial port: Support user editable heartbeat packet
• Identity packet: CAN: Support user editable, MAC, USR Cloud identity packet., Serial port: Support user editable, MAC, USR Cloud identity packet
• Working temperature: -40~85℃(Industrial level)
• Storage temperature: -40~105℃
• Dimensions: 96.5*94*25mm(L*W*H)
• Working humidity: 5~95%RH
• Storage humidity: 5~95%RH
