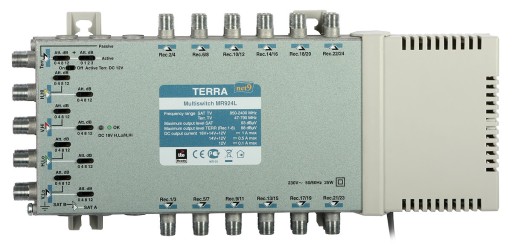

Multiswitch MR-924L 9-we/24-wy klasa A TERRA

Kod towaru: MR-924L

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

Multiswitch MR-924L posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-924L został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.

Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Cechy wyróżniające:

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
• pasywny tor sygnału TV (5-862 MHz)
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A
• Gwarancja - 4 lata.

Dane Techniczne:

• Nazwa MR-924L
• Ilość wyjść 24
• Pasmo pracy [MHz] SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Tor pasywny 5-862
• Wzmocnienie (wbudowana prekorekcja SAT wyjścia 1-16 2...7
• ch-ki tłumienia wyjścia 17-32 1...5
• przewodu) [dB]
• Tor aktywny DVB-T/ wyjścia. 1-8 1...4
• Radio wyjścia. 9-16 0...2
• wyjścia 17-24 -1...0
• wyjścia 25-32 -
• wyjścia. 1-8 29
• wyjścia. 9-16 31
• Tłumienie [dB] Tor pasywny wyjścia 17-24 33
• wyjścia 25-32 -
• Regulacja wzmocnienia w torze SAT [dB] 12, krok 4 dB
• Regulacja wzmocnienia w torze TV naz.[dB] 15, krok 1 dB
• Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 93
• Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] wyjścia 1-8 85
• wyjścia 9-16 83
• wyjścia 16-24 81
• wyjścia 25-32 -
• Separacja wejść SAT [dB] > 30
• Separacja wyjść [dB] > 30
• Zasilanie na wejściach RF H/Lo, H/Hi - 18 V;
• V/Lo, V/Hi - 14 V
• TV naziemna - 12 V
• Natężenie prądu na wejściach RF [A] +18V &+14V &+12V < 0,1
• +14 V &+12 V < 0,5
• +12 V < 0,1
• Klasa ekranowania A
• Pobór prądu z odbiornika [mA] < 65
• Sygnały sterujące 14/18 V, 0/22 kHz,
• tone burst lub DiSEqC 1.0, DiSEqC 2.0
• Pobór mocy** AC 230 V 50/60 Hz 4 W
• Zakres temperatur pracy [ºC] -20...+50
• Wymiary [mm] 293x135x52
• Masa [kg] 1,75

* dla 2 nośnych

** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.

Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
