Автомобильный сабвуфер ESX DBX108Q

Oryginalna skrzynia bassreflex ESX DBX108Q

Moc 200 W RMS, moc maksymalna 400 W,  Głośnik dwucewkowy o średnicy 20 cm

Impedancja 2+2 Ohm,  Haftowane logo na górze skrzyni

Siatka zabezpieczające głośnik ,  Wymiary 36 x 29 x 38/24 cm

DBX108Q POJEDYNCZY SYSTEM BASSREFLEX

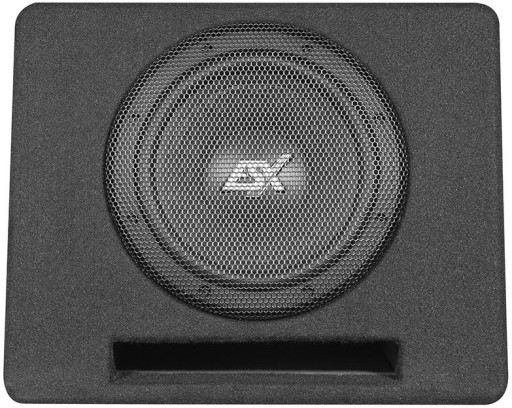

Systemy DBX bass-reflex z trapezową obudową są wyposażone w siatki ochronne, które optymalnie chronią wysokiej jakości głośniki niskotonowe. Bez problemu załadujemy bagażnik nie martwiąc się o możliwość uszkodzenia głośnika w skrzyni.

Przetworniki wykonane są przy zastosowaniu papierowej membrany co przekłada się na muzykalność i szczegółowość odtwarzanego dźwięku.

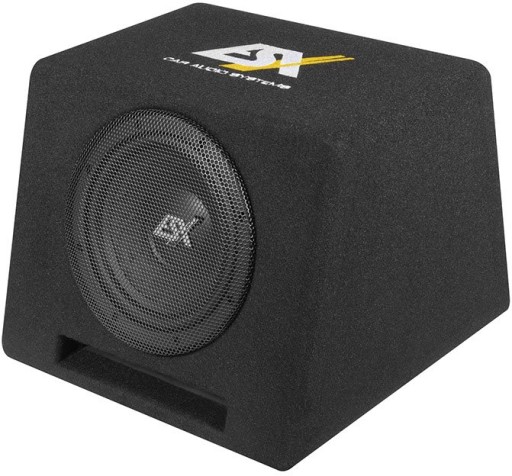

Szczelinowy bass reflex umieszczony z przodu pod głośnikiem zapewnia odpowiednie przenoszenie najniższych częstotliwości.

Głośniki wyposażone są w wytrzymałą cewkę drgającą o średnicy 50 mm i zapewniają potężne basy.

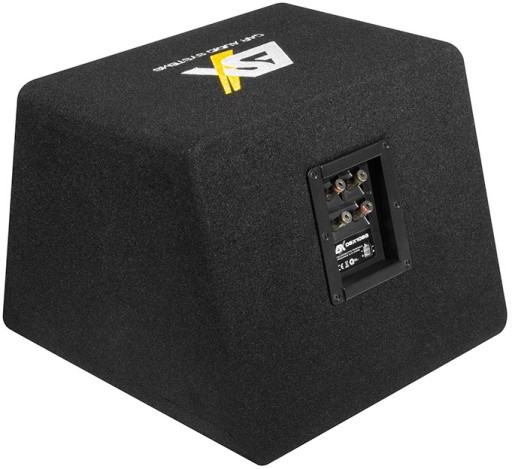

Trapezowa obudowa umożliwia dopasowanie skrzyni do pochylenia oparcia tylnych siedzeń co w dużej mierze zaoszczędza miejsce w bagażniku.

Wymiary skrzyni  36 x 29 x 38/24 cm pozwalają na umieszczenie jej w każdym bagażniku bez poświęcania całej dostępnej objętości.

Skrzynia ESX DBX108Q wyposażona jest w dwucewkowy głośnik o średnicy 200 mm i impedancji cewek 2 x 2 Ohm. Daje to możliwość zasilenia dowolnym wzmacniaczem.

- po połączeniu szeregowym uzyskamy impedancję 4 Ohm i możemy zastosować dwukanałowy wzmacniacz w mostku.

- po połączeniu równoległym uzyskamy impedancję 1 Ohm i możemy zastosować wzmacniacz monofoniczny,

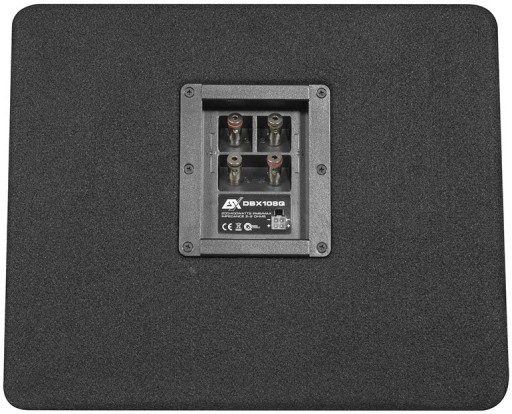

Wszystkie modele z serii DBX są wyposażone w terminal połączeniowy QUICK CONNECT, który umożliwia połączenie przez złączkę Molex w mgnieniu oka.

Ponadto nowo opracowany multi-terminal oferuje również możliwość podłączenia zwykłych wzmacniaczy za pomocą zacisków typu push-pin.

Podłączenie sygnału ze wzmacniacza do zacisków sprężynowych.

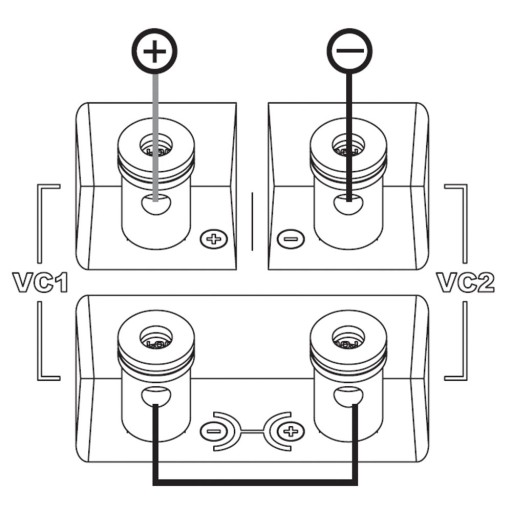

Schemat pokazuje połączenie sygnału z jednego wzmacniacza przy impedancji 4 Ohm.

Jest to odpowiednie połączenie gdy używany jest wzmacniacz dwukanałowy pracujący w mostku.

Sygnał ze wzmacniacza należy podłączyć do zacisków + i - w górnym rzędzie a zaciski w dolnym rzędzie połączyć ze sobą zworką.

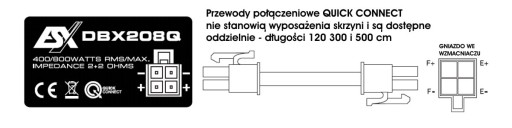

Gniazdo QUICK CONNECT służy do połączenia skrzyni ze wzmacniaczem ESX XE6440-DSP i innymi modelami kompatybilnymi z systemem QUICK CONNECT 2x2 Ohm. Dostępne długości przewodów to 120, 300 i 500 cm.
