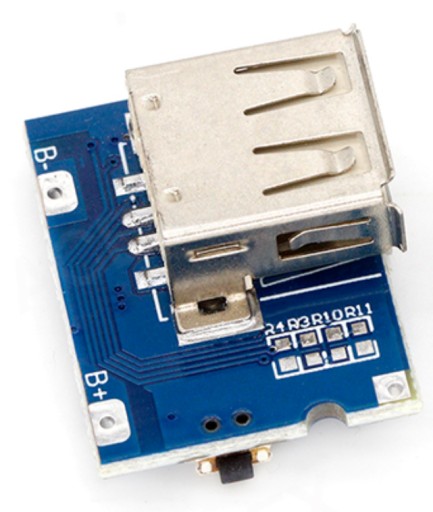

Модуль Powerbank, зарядное устройство 5 В, 2,4 А, двунаправленный порт USB-C / 0139

Moduł powerbank 2,4A  USB-C / USB A oba porty dwukierunkowe + LED + przycisk

Moduł przeznaczony do budowy powerbanka z ogniw litowo-jonowych.

• wyjście: USB-C lub USB typ A
• wejście: gniazda ładowania - USB-C lub USB typ A

Cechy:

• do ogniw Li-Ion - nominalnie 3,7V (max 4,2V)
• wejście: USB-C, USB A lub pady (5V / -) napięcie: 4,5V-5,5V
• zabezpieczenie przeciwprzepięciowe wejścia
• prąd ładowania ogniw: max. 2,1A
• zabezpieczenie ogniw: przed przeładowaniem i nadmiernym rozładowaniem oraz nadprądowe
• napięcie wyjściowe: 5,0V
• prąd wyjściowy: max. 2,4A
• zabezpieczanie wyjścia: nadprądowe (OCP), przepięciowe (OVP), przeciw zwarciu (SCP)
• zabezpieczenie przed przegrzaniem modułu (OTP)
• wskaźnik naładowania powerbanka: 4xLED - aktywowany przyciskiem
• sprawność: do 96%
• temperatura pracy: -20℃ do 857764℃
• wymiary modułu: 27x20x13mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

1. Dwukierunkowe porty USB-C i USB A automatycznie wykrywające czy podłaczyliśmy łądowarkę (tryb ładowania ogniw) czy odbiornik (aktywowanie wyjścia 5V 2.4A).
2. Przetwornica Boost dająca 5V 2.4A na wyjściu.
3. Przycisk aktywujący wskaźnik naładowania powerbanka na czterech LED'ach.
4. Podłączaj ogniwa o napięciu w zakresie 3,0-4,2V aby prawidłowo uruchomić moduł.
5. Portem USB-C zapewniamy maksymalne wykorzystanie możliwości modułu.
6. Ogniwa Litowe łączyć równolegle w celu zwiększenia pojemności (zaleca się stosować przekrój przewodu do przepływu 5A prądu aby uniknąć spadków napięć).

Szczegółowe wymiary PCB:

Ogniwa łączymy równolegle i podłączamy do B+ i B-.
