ПОДЗЕМНЫЙ РЕЗЕРВУАР ДЛЯ ДОЖДЕВОЙ ВОДЫ 2650 Л

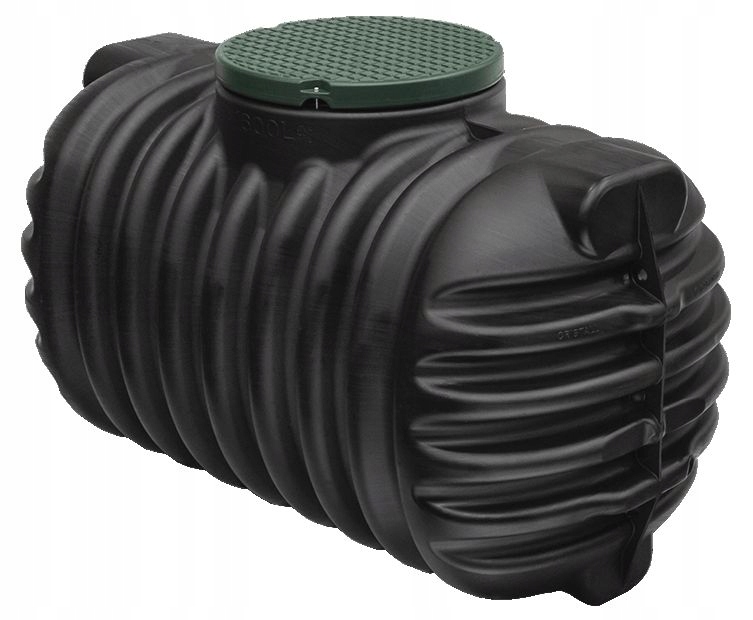

PODZIEMNY ZBIORNIK NA WODĘ DESZCZÓWKĘ Cristall 2650L

ZASTOSOWANIE

• zbieranie magazynowanie deszczówki
• do szamba (ekologiczna przydomowa oczyszczalnia)

wymiary mm

2100 x 1300 x 1500

• Wykonanie z PE-HD (polietylen wysokiej gęstości) zapewnia kilkudziesięcioletnią trwałość zbiorników (szambo plastikowe nadające się w 100% do recyklingu).

• Monolityczny korpus gwarantuje całkowitą szczelność zbiornika.

• Niska masa zbiornika umożliwia łatwy montaż (możliwy montaż w wodach gruntowych zgodnie z instrukcją producenta).

• Zbiorniki wyposażone są w dwuścienne pokrywy w kolorze zielonym posiadające zabezpieczenie przed otwarciem przez dzieci. Pokrywy wytrzymują obciążenie ruchem pieszym. Istnieje możliwość montażu pokrywy żeliwnej [art. 202059] przeznaczonej do obciążenia ruchem samochodowym (opcja).

• Wysokość nadbudowy teleskopowej może być regulowana w zależności od potrzeb (od 47 cm do 95cm).

• Po oczyszczeniu zbiornik może być również używany jako zbiornik na wodę deszczową.

1 Zbiornik Cristall

2 Podsypka

3 Grunt rodzimy

4 Obsypka (żwir okrągły, max.

uziarnienie 8/16)

5 Nadbudowa

6 Nawierzchnia

7 Nawierzchnia betonowa w

przypadku montażu pod

powierzchnią przeznaczoną do

ruchu pojazdów osobowych

β – kąt nachylenia skarpy w zależności

od głębokości wykopu zgodnie z obowiązującymi przepisami i normami

6.1 Miejsce budowy

Przed przystąpieniem do instalacji zbiornika należy ustalić następujące parametry:

- Rodzaj gruntu na działce (piaski, piaski gliniaste, gliny, itp)

- Maksymalny poziom wody gruntowej

- Rodzaje występujących obciążeń, np. ruch pojazdów

Aby określić warunki fizyczne gruntu, należy zlecić wykonanie badan gruntowo-wodnych.

6.2 Wykop

W celu zapewnienia wystarczającej przestrzeni roboczej, powierzchnia wykopu musi być ze wszystkich

stron szersza o 500 mm od zarysu bryły zbiornika. Należy zachować odstęp co najmniej 1200 mm od

stałych elementów budowlanych.

Skarpy wykopu należy odpowiednio zabezpieczyć. Teren w miejscu posadowienia zbiornika musi być

twardy i równy, aby gwarantować dostateczną nośność.

Głębokość wykopu musi być zwymiarowana tak, aby nie zostało przekroczone maksymalne przykrycie

gruntem (zgodnie z pkt. 2 niniejszej instrukcji) nad zbiornikiem. Aby korzystać z systemu przez cały rok,

konieczne jest zainstalowanie zbiornika poniżej warstwy przemarzania gruntu. W przypadku instalacji w

strefie przemarzania należy opróżnić zbiornik przed zimą.

Jako podsypkę stosuje się warstwę zagęszczonego żwiru okrągłego (uziarnienie 8/16, grubość ok. 150-

200mm).

6.2.1 Montaż w w wodzie gruntowej I gruntach spoistych

Dla pojawiających się wód gruntowych w gruntach

spoistych i nieprzepuszczalnych należy zapewnić

odpowiedni ich odpływ za pomocą drenażu, tak

aby zbiorniki nie były nigdy zanurzone w wodzie

gruntowej głębiej niż 500 mm.

W takim przypadku drenaż należy podłączyć do

pionowej rury o średnicy 300 mm z pompą

głębinową, tak aby automatycznie wypompowywać

nadmiar gromadzonej wody. Poprawność działania

takiego system należy regularnie kontrolować.

Jeżeli przewiduje się, że zbiorniki będą instalowane głębiej, należy przewidzieć stałe odprowadzenie

wody.

Zbiornik CRISTALL wyposażony jest w szyb z nakładką teleskopową oraz pokrywę PE
