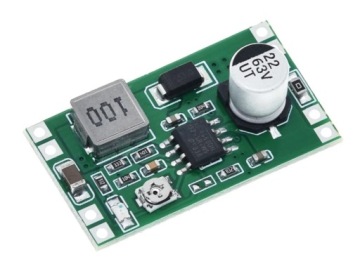

DC-DC Step-DC 6-55V MP4560 2A выпадет 3-16V 0136

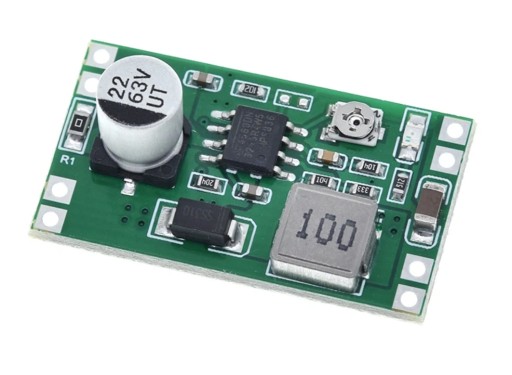

Przetwornica MP4560 DC-DC Step-Down (Buck) o wydajności do 96% z regulowanym wyjściem

Cechy:

• wejście: 6V - 55V (musi być wyższe od wyjścia min 2V)
• wyjście: 3V - 16V (regulacja potencjometrem)
• prąd wyjściowy: max 2A
• sprawność do 96%
• pin EN Enable: domyślnie aktywny (zworka R1) aktywacja modułu stanem wysokim (2,3-55V) po zdjęciu zworki
• częstotliwość pracy: 2MHz
• LED - sygnalizacja pracy
• temperatura pracy: -45℃ do 85℃
• wymiary modułu: 28,5x17,5x4,5mm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

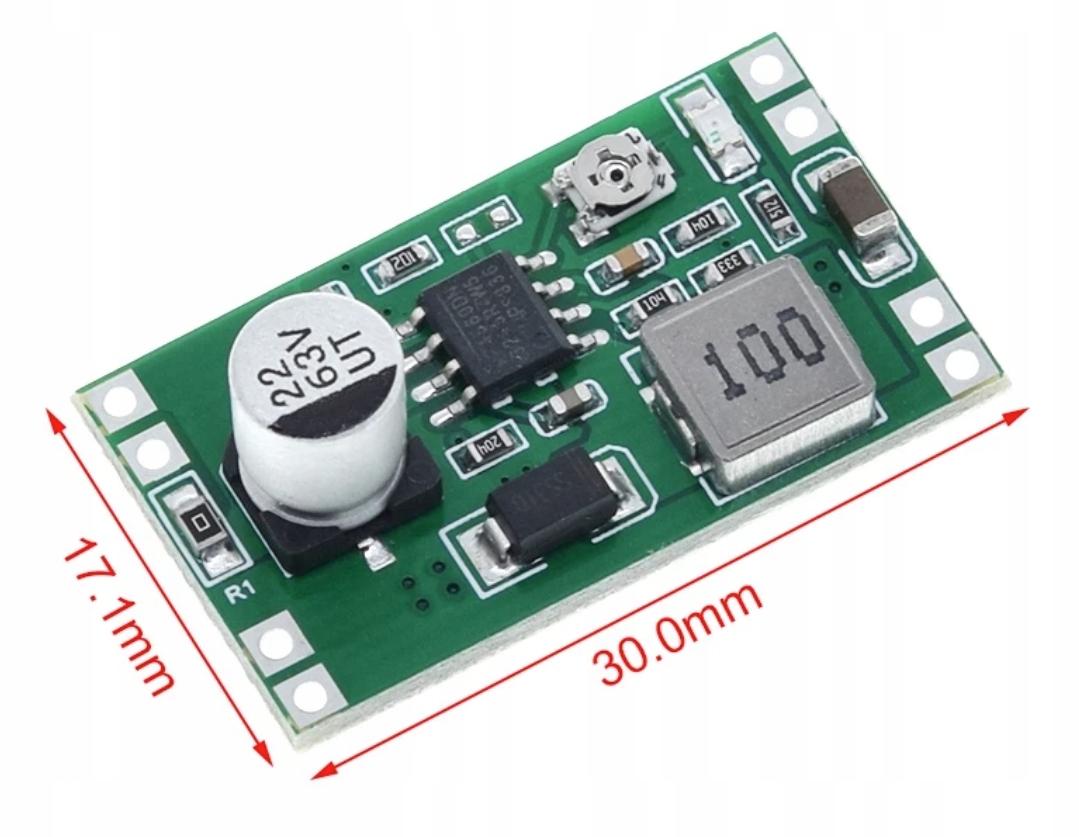

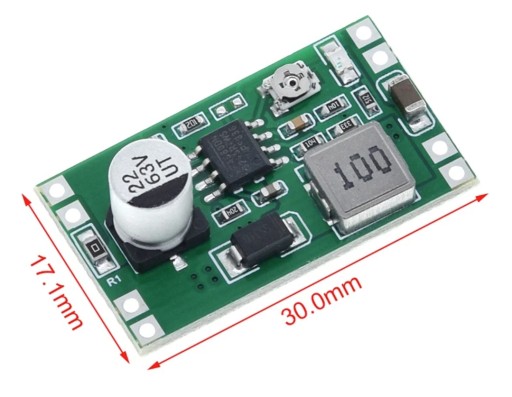

Wymiary modułu [mm]:

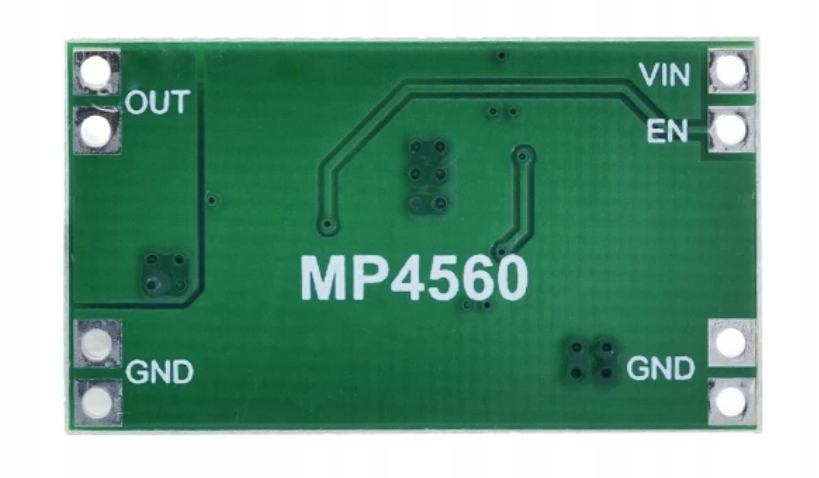

Sposób podłączenia:

• napięcie wejściowe do padów VIN / GND
• napięcie wyjściowe z padów OUT / GND
• aktywacja modułu pin EN (2,3V-55V) - domyślnie zworka R1 zwiera ten pin do VIN czyli moduł ma aktywne wyjście - aby sterować aktywacją modułu z zewnątrz np. Arduino, zdjąć zworkę i sterować sygnałem EN
