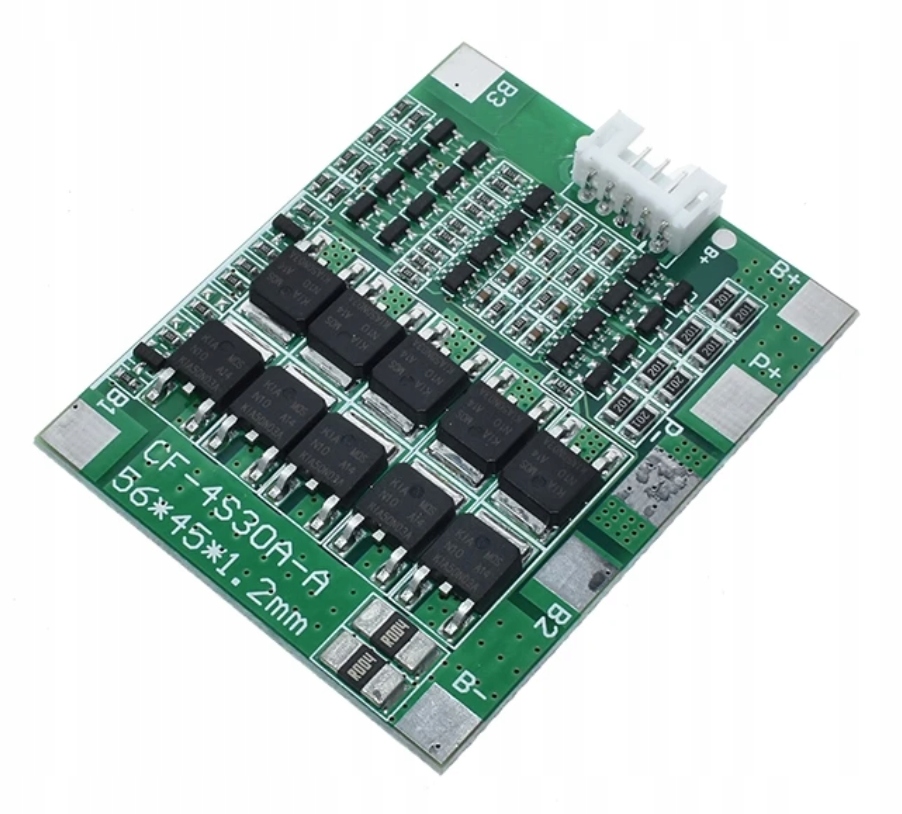

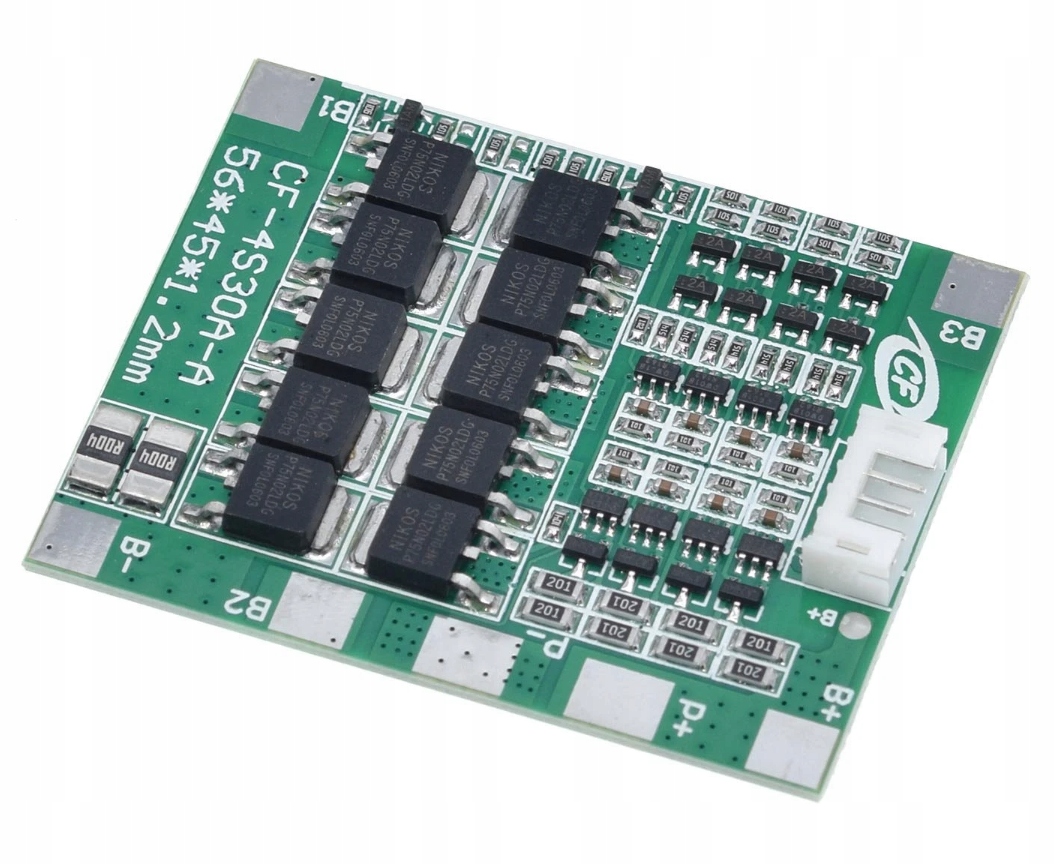

BMS 4S с балансиром, 60 мА, литий-ионный, 16,8 В, 30 А/60 А 0143

Moduł zarządzający pracą akumulatora Li-Ion 4S

Battery Management System - BMS

Moduł BMS zawiera balanser i zabezpieczenie PCM na jednym PCB!

4S 16,8V

Cechy:

• przeznaczony do pakietu Li-Ion/Li-Pol np. popularnych 18650
• prąd rozładowania nominalny: 30A
• prąd rozładowania chwilowy: 60A
• prąd balansowania: typ. 60mA
• napięcie ładowania: max. 16,8V
• prąd ładowania: max 20A
• zabezpieczenie przed przeładowaniem: 4,28V ±0,05V (czas reakcji 0,1s)
• zabezpieczenie przez nadmiernym rozładowaniem: typ. 2,55V ±0,08V
• zabezpieczenie nadprądowe: 60A
• czas zadziałania zabezpieczenia przed zwarciem: 100ms
• czas zadziałania zabezpieczenia nadprądowego: 500ms
• temperatura pracy: -30℃ do 80℃
• rozmiar modułu: 56x45x6mm

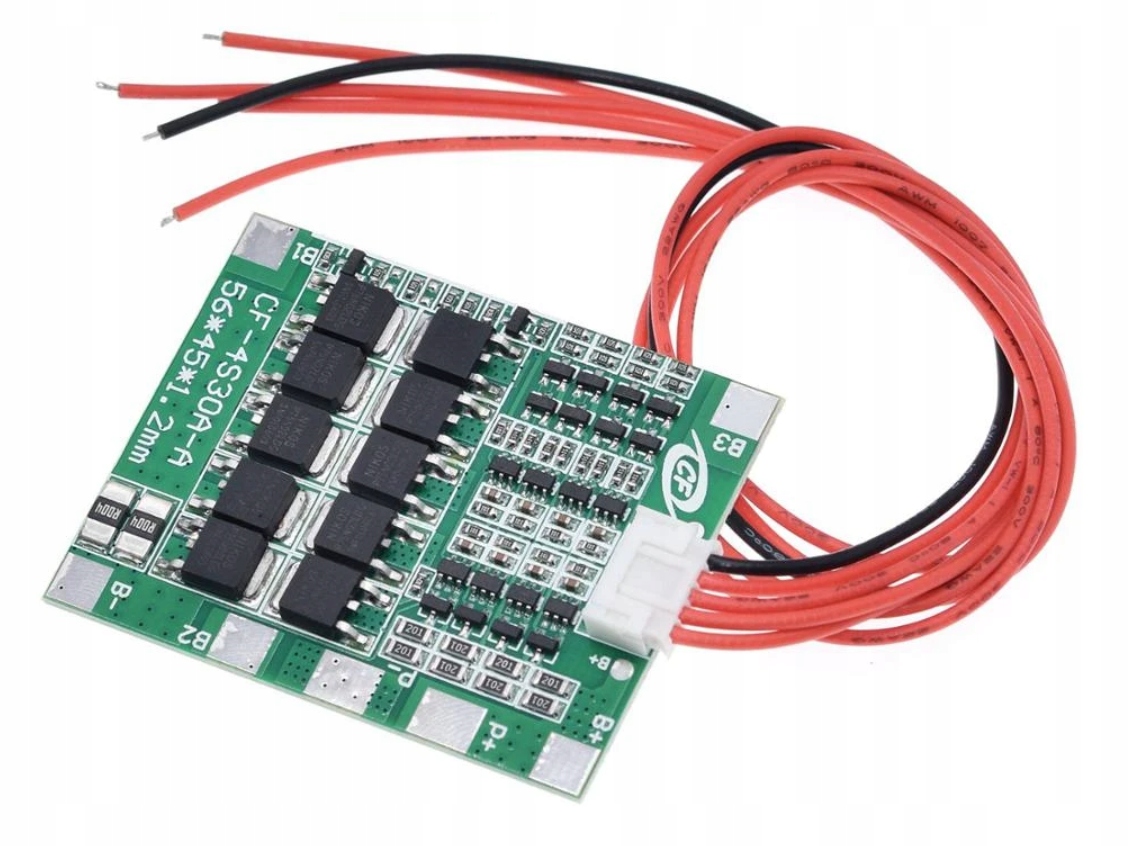

Zestaw:

• BMS
• przewód ok 20cm

UWAGA!

Formy dostawy Allegro MiniPrzesyłka oraz Allegro Przesyłka polecona są to paczki obsługiwane przez Pocztę Polską. Średni czas dostawy takich przesyłek to około 5 dni roboczych - czyli około tygodnia oczekiwania od momentu nadania.

Może być stosowany zamiennie jako moduł zarządzający baterią wkrętarki akumulatorowej lub jako układ balansujący cele pakietów 4S Li-Pol/Li-Ion.

Można budować większe pakiety z ogniw łącząc je równolegle w celu zwiększenia pojemności i maksymalnego prądu.

UWAGA! Ze względów bezpieczeństwa, łączyć ogniwa tylko o tych samych parametrach!

Schemat podłączenia:

Można użyć złącza 5 pinowego lub lutować się bezpośrednio na pady.

Sposób podłączenia pakietu 4S (14,4V-16,8V) - ładowanie max. 16,8V

B-: podłączyć do bieguna ujemnego pierwszej celi (minus pakietu)

B1: podłączyć do plusa pierwszej celi i minusa drugiej celi

B2: podłączyć do plusa drugiej celi i minusa trzeciej celi

B3: podłączyć do plusa trzeciej celi i minusa czwartej celi

B+: podłączyć do plusa czwartej celi (plus pakietu)

P+: podłączyć do plusa obciążenia i ładowarki

P-: podłączyć do minusa obciążenia i ładowarki

Wymiary:
