Мультисвитч MR-532 5 входов/32 выхода Terra

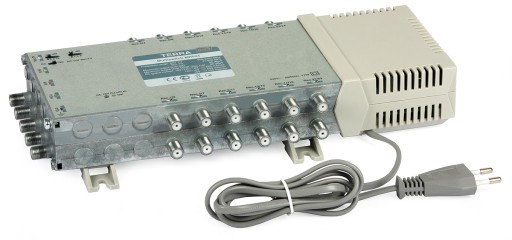

Multiswitch MR-532 5-wejściowy/32-wyjściowy Terra

Kod towaru: MR-532

Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

MR-532 posiada 5 wejść oraz 32 wyjścia umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 32 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

Cechy wyróżniające:

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania

Dane Techniczne:

• Nazwa: MR-532
• Ilość wyjść: 32
• Pasmo pracy [MHz]: SAT 950 - 2400
• DVB-T/Radio 47 - 790
• Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB]: SAT wyjścia 1-8 -3...5
• wyjścia 9-16 -4...3
• wyjścia 17-24 -5...1
• wyjścia 25-32 -6...-1
• DVB-T/Radio wyjścia. 1-8 -2...3
• wyjścia. 9-16 -4...1
• wyjścia 17-24 -5...0
• wyjścia 25-32 -6...-2
• Regulacja wzmocnienia w torze TV naz.[dB]: 15, krok 1dB
• Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]: 96
• Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]: wyjścia 1-4 86
• wyjścia 5-8 84
• wyjścia 9-12 82
• wyjścia 13-16 80
• Separacja wejść SAT [dB]: > 30
• Separacja wyjść [dB]: pasmo SAT > 30
• pasmo DVB-T > 35
• Zasilanie na wejściach RF: H/Lo, H/Hi - 18V;
• V/Lo, V/Hi - 14V
• TV naziemna - 12V
• Natężenie prądu na wejściach RF [A]: +18V&+14V&+12V < 0,65
• +14V&+12V < 0,5
• +12V < 0,1
• Pobór prądu z odbiornika [mA]: < 65
• Sygnały sterujące: 14/18V, 0/22kHz
• Pobór mocy**: 230VAC 50/60Hz 3W
• Zakres temperatur pracy [ºC]: -20...+50
• Wymiary [mm]: 333x135x52
• Masa [kg]: 2,1

*dla 2 nośnych

**bez zewnętrznego obciążenia DC; bez zewnętrznego obciążenia DC; z max. obciążeniem 17W
