Miliwoltomierz LED 1,999V / 199,9mV MC14433 DIY

Miliwoltomierz LED 1,999V / 199,9mV MC14433

zestaw do samodzielnego montażu KIT/DIY

Zestaw do samodzielnego montażu KIT/DIY – miliwoltomierz LED. Składa się ze wszystkich niezbędnych elementów oraz płytki drukowanej. Układ oparty o przetwornik analogowo-cyfrowy MC14433 który przeprowadza konwersję napięcia na kod BCD. Następnie dekoder CD4511 steruje wyświetlaczami 7-segmentowymi co skutkuje pojawieniem się wartości mierzonego napięcia. Wbudowany potencjometr służy do kalibracji miernika. Prosta konstrukcja.

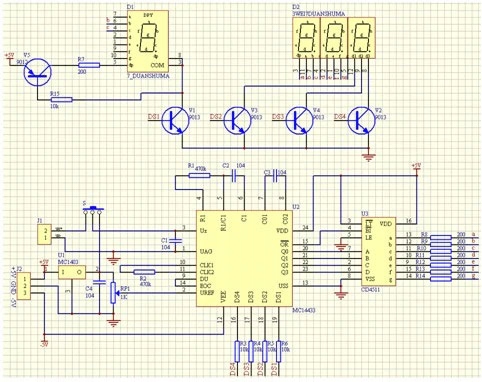

zasada działania

(1) MC14433 to przetwornik analogowo-cyfrowy o podwójnej integracji, który przekształca wejściowe napięcie analogowe na 3-bitowy kod połówkowy 8421BCD.

(2) Zasilacz odniesienia MC1403, zapewniający precyzyjne napięcie, wytwarzający napięcie odniesienia przetwornika A/C

(3) Siedmiosegmentowy dekoder CD4511 konwertuje kod 8421BCD na siedmiosegmentowy sygnał sterujący

(4) Sterowniki wyświetlacza V1 - V4, napędzające wspólny koniec trzyipółcyfrowego wyświetlacza cyfrowego.

(5) trzy i pół-cyfrowy wyświetlacz, cyfrowo wyświetla siedmiosegmentowy sygnał wyjściowy dekodera i odczytuje wynik konwersji A/D. Trzy cyfry odnoszą się do jedynek, dziesięć cyfr, a sto cyfr w zakresie od 0-9. Połówki cyfr odnoszą się do tysięcy cyfr, które mogą być tylko 0 lub 1. Nie można ich zmienić od 0 do 9. Tak więc nazywa się je połówkami cyfr.

dane techniczne:

• moduł elektroniczny do samodzielnego montażu DIY KIT

  ► układ oparty o przetwornik analogowo – cyfrowy MC14433 który konwertuje mierzone napięcie na 3 bitowy kod 8241 BCD

  ► źródło napięcie odniesienia: MC1403

  ► dekoder CD4511 – konwersja sygnału z kodu BCD na sygnał sterujący wyświetlaczem 7- segmentowym

  ► wyświetlacz 7-segmentowy LED

  ► wyświetlacz 3,5 cyfry

  ► maksymalne wskazanie 1999

  ► zasilanie symetryczne: +/-5V dc

• płytka dwustronna z metalizacją otworów
• idealny do nauki lutowania elementów przewlekanych

ocena stopnia trudności:

• płytka PCB dwustronna
• solder-maska -TAK
• opis montażowy na płytce drukowanej - TAK
• schemat ideowy - NIE
• schemat montażowy - NIE
• elementy montowane powierzchniowo SMD: NIE
• elementy wymagające zachowania polaryzacji: TAK
• urządzenie po poprawnym zmontowaniu nie wymaga uruchomienia
• zestaw do samodzielnego montażu tzw. KIT, DIY.
• ogólna instrukcja - poradnik dla początkujących elektroników montujących zestawy KIT

w skład zestawu wchodzi:

• płytka drukowana PCB
• wszystkie potrzebne elementy do budowy urządzenia

Jest to zestaw do samodzielnego montażu - polutowania, składający się z płytki drukowanej, oraz kompletu elementów elektronicznych podzespołów. Efekt końcowy - działające urządzenie jest tylko tylko uzależniony od umiejętności osoby montującej i jego doświadczenia. W przypadku gdy urządzenie nie działa itp. nie ma możliwości zwrotu lub wymiany lutowanych elementów. Istnieje tylko możliwość odpłatnej naprawy przez nasz serwis - jednak w przypadku niektórych tańszych zestawów do montażu koszt serwisu będzie przekraczał wartość samego zestawu.
