Zasobnik stojący C.W.U. z wężownicą spiralną Biawar Mega W-E 100.81 100 litrów

Najważniejsze informacje:

• pojemność: 100 litrów
• do podgrzewania i magazynowania ciepłej wody na cele użytkowe
• współpracuje z wszystkimi rodzajami kotłów (na olej, gaz lub paliwa stałe)
• w pełni demontowalna obudowa i izolacja termiczna
• czytelny wskaźnik temperatury
• duża powierzchnia grzejna wężownicy spiralnej: 0,75m2
• duża wydajność c.w.u.

Informacje:

• Producent: Biawar
• Seria: Mega
• Model: W-E 100.81
• Kod producenta: 16410

DANE TECHNICZNE:

• Klasa efektywności energetycznej: C
• Pojemność magazynowa (V)*: 96 litrów
• Strata postojowa (S)*: 55 W
• Pojemność całkowita: 100 litrów
• Powierzchnia wężownicy: 0,75 m2
• Pojemność wężownicy: 2,3 l
• Maksymalna temperatura pracy zbiornika: 85 °C
• Maksymalna dopuszczalna chwilowa temperatura w zbiorniku: 98 °C
• Maksymalna temperatura pracy wężownicy: 110 °C
• Maksymalne ciśnienie pracy zbiornika: 6 bar
• Maksymalne ciśnienie pracy wężownicy: 16 bar
• Moc wężownicy**: 14 kW = 14000 W
• Wydajność wężownicy**: 360 l/h
• Przyłącze elektryczne modułu grzejnego: 1 1/4" GW
• Zabezpieczenie antykorozyjne: emalia ceramiczna + anoda magnezowa
• Króciec anody: 3/4" GW
• Wymiar anody magnezowej: ø21x510
• Masa: 42 kg

* Zgodnie z rozporządzeniem UE nr 812/2013, 814/2013.

** Przy natężeniu przepływu czynnika grzewczego równym 2,5 m 3 /h i temperaturze czynnika grzewczego 70°C, temperaturze wody zasilającej 10°C, temperaturze wody użytkowej 45°C.

BUDOWA ZASOBNIKA:

Zasobniki pionowe z jedną wężownicą serii MEGA są urządzeniami ciśnieniowymi, tzn. ciśnienia panujące w zbiorniku i wężownicach są równoważne ciśnieniom w odpowiadających im instalacjach.

Zasobnik wykonany jest z wysokogatunkowej blachy stalowej i wyposażony jest w wężownicę spiralną, która może współpracować z różnymi źródłami ciepła np. kocioł c.o., system solarny, kominek z płaszczem wodnym itp. W każdej z wersji zbiornik ciepłej wody użytkowej zabezpieczony jest przed korozją emalią ceramiczną oraz ochronną anodą magnezową. Wężownica nie jest wewnętrznie zabezpieczona antykorozyjnie. Izolację cieplną zbiornika stanowi specjalnie dobrana izolacja, która zapewnia bardzo dobre właściwości termoizolacyjne urządzeń. Zasobniki posiadają estetyczną obudowę z tworzywa sztucznego, wskaźnik temperatury oraz króćce do montażu elektrycznego modułu grzejnego i podłączenia cyrkulacji c.w.u.

PRZEKRÓJ ZASOBNIKA:

1. Górna izolacja zbiornika
2. Ochronna anoda magnezowa
3. Emaliowany zbiornik
4. Boczna izolacja zbiornika
5. Wężownica
6. Dolna izolacja zbiornika
7. Nóżka regulowana
8. Termometr zegarowy
9. Króciec do montażu elektrycznego modułu grzejnego
10. Króciec poboru c.w.u
11. Króciec zasilania wężownicy
12. Króciec cyrkulacji c.w.u
13. Osłona czujnika temperatury
14. Króciec powrotu z wężownicy
15. Króciec zasilania zimnej wody użytkowej

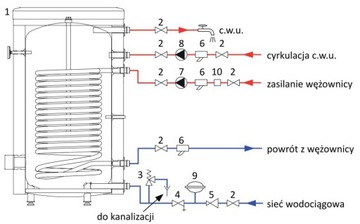

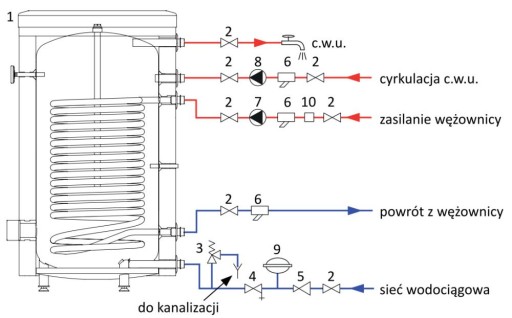

SCHEMAT INSTALACYJNY:

1. Zasobnik MEGA W-E 100.81
2. Zawór odcinający
3. Zawór bezpieczeństwa
4. Zawór spustowy
5. Reduktor ciśnienia (opcjonalnie, jeżeli ciśnienie w instalacji przekracza wartość dopuszczalną)
6. Filtr siatkowy
7. Pompa obiegowa c.o.
8. Pompa cyrkulacyjna c.w.u.
9. Naczynie przeponowe c.w.u.
10. Zawór odpowietrzający

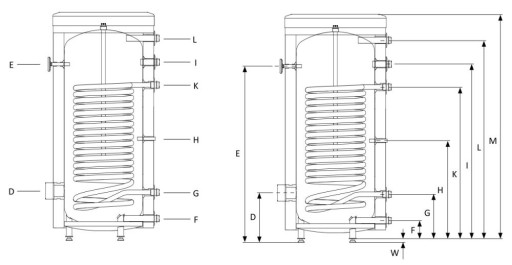

ŚREDNICE KRÓCCÓW:

• D - Przyłącze modułu grzejnego: 1 1/4" GW
• E - Osłona termometru: ø10 wew.
• F - Wejście wody zimnej: 3/4" GZ
• G - Powrót z wężownicy: 3/4" GZ
• H - Osłona czujnika temperatury: ø16 wew.
• I - Cyrkulacja c.w.u.: 3/4" GZ
• J - Osłona czujnika temperatury: -
• K - Zasilanie wężownicy: 3/4" GZ
• L - Pobór c.w.u.: 3/4" GZ

WYMIARY:

• øA: 445 mm
• B: 644 mm
• øC: 576 mm
• D: 205 mm
• E: 608 mm
• F: 82 mm
• G: 199 mm
• H: 351 mm
• I: 584 mm
• J: -
• K: 504 mm
• L: 724 mm
• M: 840 mm
• W: 21 -0/+15 mm
