Разъем BNC 50 Ом, витой в кабель RG-58.

Товар

810  ₽
Разъем BNC 50 Ом, витой в кабель RG-58.

Доставка

  • Почта России

    1355 ₽

  • Курьерская доставка EMS

    1697 ₽

Характеристики

Артикул
13450925505
Состояние
Новый
Waga produktu z opakowaniem jednostkowym
0.02 kg
Producent
Stratos
Kod producenta
67300

Описание

Alt

Wtyk współosiowy BNC 50Ω skręcany na kabel RG-58

nr katalogowy: 67300

Wtyk BNC 50Ohm skręcany na kabel RG-58

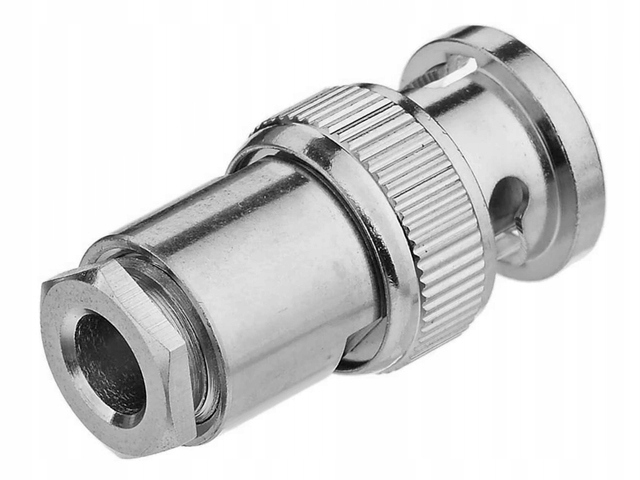

Wtyk BNC 50Ohm skręcany na kabel RG-58 Producent Stratos

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/67300.htm

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 50Ω o średnicy żyły centralnej 0.8-1.1mm, średnicy dielektryka 2.7-3.0mm oraz średnicy zewnętrznej 4.5-5.5mm, czyli na kablach z rodziny RG-58 stosowanych w radiokomunikacji.

Wtyk BNC 50Ohm skręcany na kabel RG-58 EAN (GTIN) 5905247261878

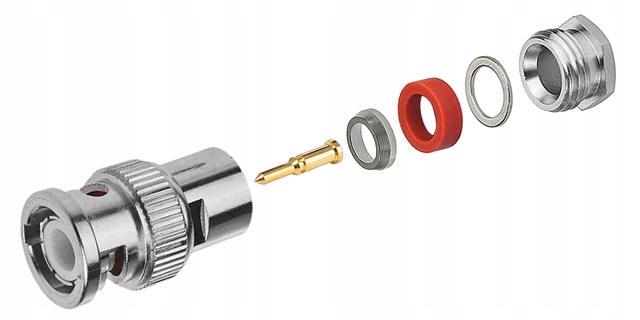

Złącze składa się z 6 elementów. Pin centralny wtyku jest lutowany, odpowiednio uformowany ekran kabla (wywinięty na stożkowej tulejce) dociskany podczas skręcania wtyku zapewnia kontakt z masą złącza.

Wtyk BNC 50Ohm skręcany na kabel RG-58 Kod producenta 67300

Wymiarowanie wtyku prezentujemy poniżej:

Wtyk BNC 50Ohm skręcany na kabel RG-58 Waga produktu z opakowaniem jednostkowym 0.02 kg

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Alt

Wtyk wykonany jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja wtyku wynosi 50Ω.

Dane techniczne

  • Złącze: wtyk BNC 50Ω męski
  • Materiał: niklowany stop miedzi, złocony pin centralny
  • Pasujący przewód: RG-58 i odpowiedniki
  • Impedancja: 50Ω
  • Pasmo pracy: <4GHz
  • Wymiary (długość/średnica w najszerszym miejscu): ok. 28/14.5mm
  • Masa: 12g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
