Wtyk współosiowy BNC 75Ω skręcany na kabel RG-6

nr katalogowy: 67360

Opis przedmiotu

Karta katalogowa, hiperlink do strony producenta oraz szczegółowa specyfikacja dostępna jest pod adresem: www.stratos.pl/strony/67360.htm

BNC jest złączem stosowanym w aparaturze pomiarowej, systemach telewizji analogowej i cyfrowej, monitoringu, radiotelekomunikacji oraz (kiedyś) w sieciach komputerowych. Złącza BNC przenoszą sygnał w paśmie do 4GHz i występują w wersjach 50Ω lub 75Ω.

Oferowane złącze jest wtykiem męskim i przeznaczone jest do obsadzenia na współosiowym kablu koncentrycznym 75Ω o średnicy żyły centralnej 0.8-1.2mm, średnicy dielektryka 3.9-4.9mm oraz średnicy zewnętrznej 6.8-7.5mm, czyli na kablach z rodziny RG-6 (1.2/4.9, 5C2V, KOKA100, TELASS100itp.) używanych w instalacjach CAM, TV, SAT.

Złącze składa się z 6 elementów. Pin centralny wtyku jest lutowany, odpowiednio uformowany ekran kabla (wywinięty na stożkowej tulejce) dociskany podczas skręcania wtyku zapewnia kontakt z masą złącza.

Wymiarowanie wtyku prezentujemy poniżej:

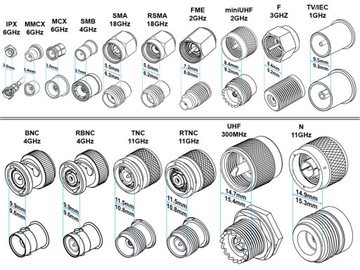

Do przesyłania sygnałów RF (Radio Frequency - wysokie częstotliwości MHz-GHz) stosowanych jest wiele rodzajów złącz koncentrycznych. W urządzeniach i antenach TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi itp. występują złącza przeznaczone do pracy w zakresach częstotliwości od kilkudziesięciu MHz do kilkudziesięciu GHz. Najczęściej stosowane obecnie złącza prezentuje tabela poniżej - prezentujemy w niej wygląd wtyków i gniazd danego typu, maksymalną częstotliwość pracy oraz przybliżone średnice złącz.

Wtyk wykonany jest niklowanego stopu miedzi, pin centralny jest złocony. Impedancja wtyku wynosi 75Ω.

Dane techniczne

• Złącze: wtyk BNC 75Ω męski
• Materiał: niklowany stop miedzi, złocony pin centralny
• Pasujący przewód: RG-6 i odpowiedniki
• Impedancja: 75Ω
• Pasmo pracy: <4GHz
• Wymiary (długość/średnica w najszerszym miejscu): ok. 28/14.5mm
• Masa: 12g

Oferowany przez nas produkt jest towarem nowym, nieużywanym, zapakowanym fabrycznie. Oferowany przedmiot tak jak wszystkie sprzedawane przez nas artykuły jest towarem aktualnie dostępnym w naszym magazynie co umożliwia natychmiastową wysyłkę.
