Стойка патч-панели Pulsar RAP-RJ45 - 24 порта, пустая

Pulsar RAP-RJ45

Ramka (patch panel) przeznaczona jest do montażu do 24 modułów Keystone RJ45 kat. 5e lub kat.6 (UTP) w szafach RACK w standardzie 19”.

Element ten wyposażony w złącza keystone (RJ45) stanowi zakończenie okablowania strukturalnego dla kabli sieciowych (skrętka komputerowa).

Takie moduły oprócz rozwiązań teleinformatycznych stosowane są też w instalacjach o których mowa w Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 22.11.2012 §192f, pkt. 1 pp2 dotyczących przygotowania okablowania w budynkach wielorodzinnych (AIZ – Antenowe Instalacje Zbiorcze).

Oprócz modułów przeznaczonych do krosowania przewodów typu skrętka komputerowa, stosowane są również moduły do krosowania kabli koncentrycznych i przewodów światłowodowych. Wszystkie te moduły popularnie nazywane są krosownicami. Krosownica w celu uporządkowania przewodów posiada numerowane pola modułów.

Dane techniczne:

• Wymiary: 1U, 19”
• Wymiary montażowe: W=19”, H=1U
• Ilość miejsc na moduły: 24 moduły Keystone RJ45 (UTP cat.5, cat.6)
• Sposób montażu złącz keystone: zatrzask
• Zastosowanie: do wewnątrz
• Waga netto/brutto: 0,74/0,86 [kg]
• Wykonanie: blacha stalowa 1mm, kolor RAL9005 (czarny)

Uwagi:

• mocowanie dwupunktowe doczołowe do profili RACK
• w komplecie 2 śruby M6 + koszyki
• ramka nie posiada stelaża do mocowania przewodów
• ramka nie posiada złącz keystone (RJ45)

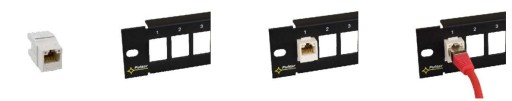

Przykład montażu. Moduł keystone RJ45 oraz patchcord nie są częścią zestawu.
