Sterownik oświetlenia schodów AutoSteps

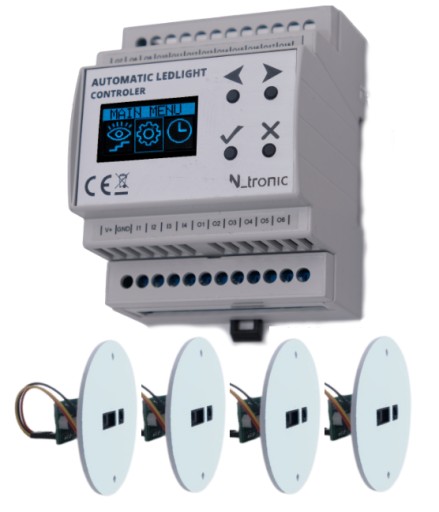

Aukcja dotyczy sterownika AutoSteps ze wbudowanym zegarem astronomicznym w zestawie z 2 czujkami ruch StepSensor01. Elementem pomiarowym jest laserowy sensor SHARP

Inteligenty sterownik oświetlenia schodów. Jest to produkt Polski firmy Ntronic. W dużym skrócie wyróżnia go:

• Wbudowany zegar astronomiczny. Schody mogą zapalać się po zachodzie słońca, do wschodu, a w dzień po wschodzie słońca, gdy jest jasno już nie.
• Obsługa do 4 czujek ruchu, dzięki czemu w pełni realizuje rozpoznawanie kierunku na półpiętrze.
• Możliwość ustawienia światła spoczynkowego — załączone wybrane stopnie o określonej mocy świecenia
• 18 wyjść LED — konfigurujemy dowolnie które z wyjść LEd od 1 do 18 są sterowane przez każde z wejść czujek ruchu. Ilość 18 wyjść LED  wystarczy do większości klatek schodowych. Można nawet sterować jednym wyjściem i wykorzystać wolne wejścia do sterownia światłem w pomieszczeniach.
• Możliwość ograniczenia maksymalnej jasności.
• Pełna regulacja czasów rozświetlania, świecenia, gaszenia.
• Wybór rodzajów i kierunków animacji.
• Obsługa laserowych czujek SHARP

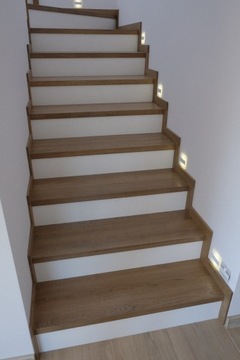

Pełni rolę automatycznego sterownia wielopunktowym oświetleniem LED 12 V/24 V DC schodów, ścieżek, podjazdów czy też parkingów.

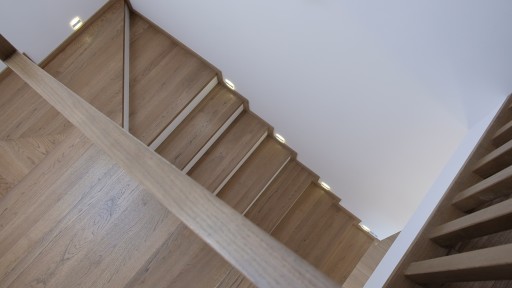

Daje efekt dekoracyjnego efektu wizualnego polegającego na płynnym rozjaśnianiu i gaszeniu oświetlenia stopni schodowych.

Sterownik wyróżniają 4 wejścia czujek ruchu. Umożliwia to zastosowanie urządzenia, do sprawnego obsługiwania schodków z półpiętra. Jeśli mamy w domu na schodach półpiętro, możemy zapalać tylko część schodków w zależności czy idziemy w górę, czy w dół.

Do urządzania można podłączyć, aż 18 punktów świetlnych LED.

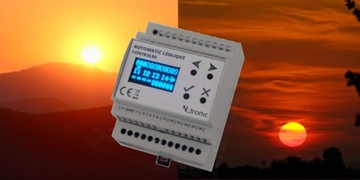

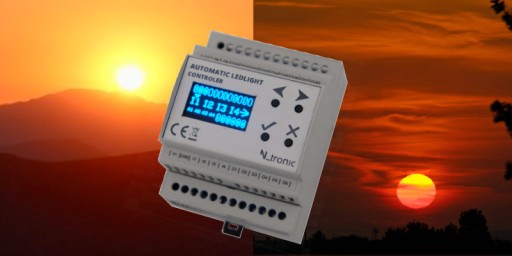

Wbudowany ZEGAR ASTRONOMICZNY

Największą zaletą poza uniwersalnością zastosowania jest WBUDOWANY ZEGAR ASTRONOMICZNY. Światło może być zapalane tylko nocą, niezależnie od pory roku. Wystarczy wprowadzić godziny pracy urządzenia lub wybrać sterownie na podstawie zegara astronomicznego zgodnie z zachodem i wschodem słońca. Taka funkcja eliminuje potrzebę sotosowania zewnętrznych czujek ruchu.

Jeśli nie chcemy, by urządzenie pracowało zgodnie ze słońcem, możemy ustawić sztywne godziny, albo pracę cały czas.

Ładny wyświetlacz OLED

Za pomocą wyświetlacza oraz 4 przycisków możemy łatwo skonfigurować urządzenie. Możliwe jest konfigurowanie wielu parametrów każdej z animacji. Między innymi:

• Schodek startowy / końcowy
• Numer wejścia, które ma wyzwalać animację.
• Czas rozjaśniania pojedynczego schodka.
• Czas pozostały do wyłączenia animacji.
• Rodzaj animacji

Wszystkie parametry i stan aktualny pracy animacji możemy podglądać na ekranie.

Przyciskami można też symulować zadziałanie czujek ruchu.

Współpracujące czujniki schodowe

• Przycisk zwierny chwilowy — typu dzwonkowego (można nawet połączyć równolegle z czujką ruchu)
• Czujki PIR
• Czujnik laserowy SHARP (dostępny na innej aukcji).
• Zestawy sterwonika z czujkami dostępne są w odrębnych aukcjach.

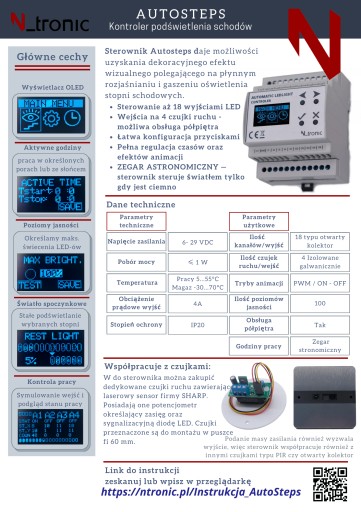

Dane techniczne

• Napięcie zasilania: 6- 29V DC
• Moc sterownika: 0,3 W
• Liczba obsługiwanych stopni: 18
• Liczba obsługiwanych czujek ruchu: 4
• Obciążalność wyjść 4A/kanał

Regulator podświetlenia schodów AutoSteps umożliwia automatyczne sterowanie podświetleniem schodów na klatce schodowej. Daje możliwości uzyskania dekoracyjnego efektu wizualnego polegającego na płynnym rozjaśnianiu i gaszeniu oświetlenia stopni schodowych.

Urządzenie można wykorzystać do sterowania oświetleniem korytarzy, ciągów komunikacyjnych, ścieżek do posesji czy podjazdów garażowych.

Konfiguracja urządzenia odbywa się za pomocą czterech przycisków na froncie urządzenia i wyświetlacza OLED. Sterownik Został zaprojektowany w obudowie na szynę DIN.

Urządzenie pozwala kontrolować niezależnie źródła światła w technologii LED do 24 V DC. Użytkownik do kontroli jasności ma do dyspozycji 18 niezależnych wyjść silnoprądowych typu PWM (wyjście otwarty kolektor). Do wyjścia należy podłączyć potencjał ujemny „-” sterowanego źródła. Źródłem światła może być każdy odbiornik, który można sterować sygnałem PWM:

• Żarówka LED, pasek LED, moduł LED, listwy LED, oczka LED

• Żarówka halogenowa do 24 V.

W zależności od mocy LED i przekroju przewodów odległość źródeł światła od sterownika może wynosić nawet do kilkunastu metrów.

Prezentacja produktu: https://www.youtube.com/watch?v=MW2WAcnyiIY

W sterowniku mamy do dyspozycji 4 izolowane galwanicznie wejścia. Za ich pomocą, poprzez podanie sygnału z czujek ruchu, aktywujemy animacje sterujące jasnością podpiętych źródeł światła. Sygnał wyzwalający dane wejście to podanie masy urządzenia. Wszystkie czujki typu otwarty kolektor, czy przekaźnikowe typu NO będą spełniać swoją funkcję. Wejścia współpracują z:

• Czujkami mini PIR z adapterem.

• Czujkami optycznymi z adapterem

• Każdym czujnikiem podającym sygnał masy.

• Przyciskami chwilowy zwierny — powracający do pierwotnego stanu po puszczeniu. Przykładem są klasyczne przyciski dzwonkowe bądź do rolet.

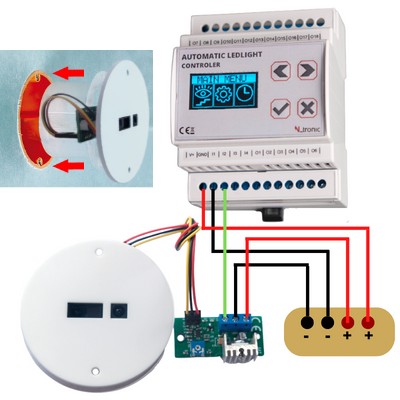

Wymagane są przewody 2 - żyłowe do każdego punktu świetlnego oraz przewody 3 - żyłowe do każdego z czujników ruchu.

Do sterownika zaprojektowano specjalne czujki oparte na sensorach SHARP.

Wąski kąt detekcji czyni go, idealnym czujnikiem do detekcji ruchu podczas wchodzenia po schodach. Reaguje tylko, gdy noga człowieka znajdzie się bezpośrednio przed nim — nie reaguje, gdy przechodzimy obok schodów i nie chcemy włączać podświetlenia schodów.

Jest oparty na popularnym laserowym detektorze SHARP. Szeroki zakres zasilania 6 – 29 V DC umożliwia zasilanie wszystkich urządzeń z jednego zasilacza. Przykładowo, jeśli mamy na schodach LED-y o napięciu 24 V. Za pomocą jednego zasilacza możemy zasilić światła LED, Sterownik AutoSteps i oraz prezentowane czujniki ruchu.

• W ustawieniach urządzenia możemy określić maksymalny poziom jasności, do jakiego mają rozświetlać się diody.:

  Ta funkcjonalność może mieć zastosowanie, gdy wieczorami nie chcemy, by schody świeciły zbyt mocno.

• Metody gaszenia schodków:

  Sekwencyjnie — jeden za drugim, wybieramy, od którego stopnia rozpoczynamy gaszenie.

  Wszystkie naraz — wszystkie światła danej animacji wyłączają się w tym samym momencie.

  Oddzielnie definiujemy czasy animacji:

• T1 czas rozświetlania pojedynczego schodka,

  T2 czas oczekiwania po rozświetleniu,

  T3 czas gaszenia pojedynczego schodka.

• Czasy pracy urządzenia synchronizowany ze słońcem:

  Wbudowany zegar umożliwia określenie sztywnych godzina pracy. W dzień nie musimy przecież zapalać świateł. Co więcej, można aktywować zegar astronomiczny, dzięki czemu światło zapala się tylko nocą  niezależnie od pory roku.

• Światło spoczynkowe:

  Możemy określić które stopnie mają świecić się w godzinach pracy cały czas. Gdy chcemy by, przykładowo skrajne stopnie były podświetlne cały wieczór.

Obok schemat klasycznej konfiguracji urządzenia z zastosowaniem dwóch czujek ruchu.

W przypadku pojedynczych schodów wystarczą nam dwie czujki ruchu i możemy sterować kierunkiem rozświetlania świateł na schodach.

Użytkownik może przypisać do każdej z 4 animacji daną czujkę ruchu. Oznacza to możliwość zapalania diod z dwóch kierunków w przypadku wykrycia ruchu tylko przez jedną czujkę ruchu.

Na ekranie OLED możemy podglądać stan każdej animacji oraz wejść i wyjść. Dodatkowo możliwe jest symulowanie zadziałania wejść czujek ruchu. Możemy zobaczyć, w jaki sposób rozświetlają się świtała schodów, bez "biegania po nich".

Zarówno wykrycie ruchu, jak i świecenie LED-ów jest prezentowane na ekranie urządzenia.

Na rysunku widać konfigurację urządzenia umożliwiająca obsługę półpiętra.

Czujka nr 1 i 2 realizuje sterowaniem animacją A1 i A2, które sterują diodami LED1 - LED6. Jeśli czujka 1 wykryje ruch, to rozświetlą się stopnie od 1 do 6 (Animacja A1). Natomiast zadziałanie czujki nr 2 wyzwoli animację A2. Czyli kolejne zapalanie diod od 6 do 1.

Czujki 3 i 4 realizują animacje A3 i A4. Mamy tu sterowanie LED-ami od 7 do 18. Czujka nr 3 wyzwala animację A3, czyli zapala diody od 10 do 18 (wchodzimy na piętro). Czujka nr 4 wyzwala Aktywuje zapanie LED-ów od 18 do 7 (schodzimy z piętra na półpiętro).

Do każdej Animacji (A1 - A4) możemy przypisać inne schodki.

Animacje działają niezależnie od siebie. Jeśli dwie osoby idą z dwóch przeciwnych kierunków, aktywują się dwie animacje np. A3 i A4, które zbiegną się ze sobą z dwóch kierunków. Wyłączenie tych animacji (wygaszenie schodków), nastąpi gdy spełnione będą warunki wyłączenia zarówno animacji A3 jak i A4. W czasie działania animacji A3 i A4 nic nie stoi na przeszkodzie, by animacja A1, się aktywowała, w momencie wejścia kolejnej osoby na schody z parteru. Analogicznie działanie animacji A1, nie przeszkadza w aktywacji animacji A3 czy A4.

Ledy wyłącza się po czasie T3 (Ustawienia) gdy na czujce wyzwalającej i blokującej nie będzie sygnału wykrycia ruchu. Ma to zastosowanie gdy przykładowo wchodzimy po schodach i zatrzymamy się przy jakiejś czujce ruchu. Skoro jesteśmy jeszcze na schodach, to nie chcemy, aby światło zgasło.

Aukcja dotyczy samego sterownika AutoSteps! Należy oddzielnie zaopatrzyć się w zasilacz, czujki ruchu i punkty świetlne

Do podłączenia przewodów w urządzeniu umieszczono listwy zaciskowe o rozstawie 5,08 mm i maksymalnej średnicy 1.5mm2.

1. V+: dodatni zacisk zasilania
2. GND: ujemny zacisk zasilania
3. I1: wejście nr 1
4. I2: wejście nr 2
5. I3: wejście nr 3
6. I3: wejście nr 4
7. O1: wyjście nr 1
8. O2: wyjście nr 2
9. O3: wyjście nr 3
10. O4: wyjście nr 4
11. O5: wyjście nr 5
12. O6: wyjście nr 6
13. O7: wyjście nr 7
14. O8: wyjście nr 8
15. O9: wyjście nr 9
16. O10: wyjście nr 10
17. O11: wyjście nr 11
18. O12: wyjście nr 12
19. O13: wyjście nr 13
20. O14: wyjście nr 14
21. O15: wyjście nr 15
22. O16: wyjście nr 16
23. O17: wyjście nr 17
24. O18: wyjście nr 18

Urządzenie zasilamy poprzez podanie napięcia stałego z zakresu 12 - 24 V na zaciski 1 i 2.

Sterownik wymaga zasilania w zakresie 9 do 28 V DC. Tak szeroka tolerancja napięcia zasilania umożliwia, zasilanie urządzenia z tego samego źródła, co sterowane punkty świetlne.

Moc zasilacza powinna być tak dobrana, by nie była niższa niż moc pobierana przez sterownik (1,5 W) i wszystkie punkty świetlne w czasie 100%  jasności. Zaleca się By ta moc była minimum 10% większa.

Na zdjęciu obok sterownik zasilany z zasilacza 12 V DC, 60 W.
