Модуль питания AVIC-50-120-OF 10-15В/12В 4А 50Вт

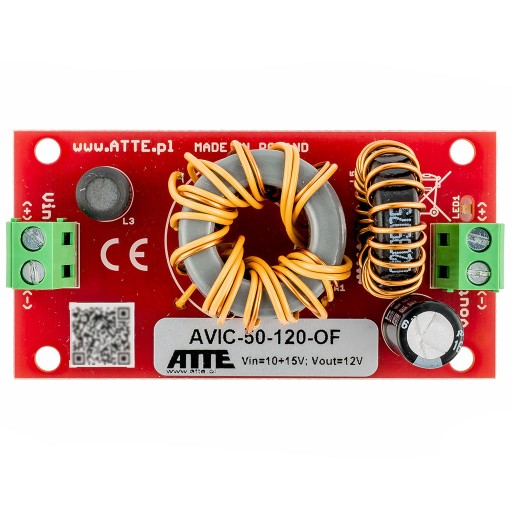

Moduł zasilania rejestratorów i dysków sieciowych AVIC-50-120-OF - 10-15V/12V 4A 50W (izolowany)

Moduł typu AVIC-50-120-OF jest wysokosprawną izolowaną przetwornicą DC/DC przeznaczoną do zasilania rejestratorów, dysków sieciowych oraz innych urządzeń wymagających stabilnego zasilania 12VDC pracujących z zasilaczem buforowym, którego napięcie wyjściowe zmienia się w zakresie od 10V...14V w zależności od trybu pracy (akumulator/sieć). Układ wyposażony jest w szereg zabezpieczeń funkcjonalnych zapewniających niezawodną pracę urządzenia min.:

• zabezpieczenie przeciwzwarciowe wyjścia 12V
• zabezpieczenie przed przeciążeniem przetwornicy
• zabezpieczenie przed odwrotną polaryzacją napięcia zasilającego
• zabezpieczenie przeciwprzepięciowe wyjścia 12V

Dane techniczne:

• Moc wyjściowa: 50W ciągła
• Zakres napięcia wejściowego: 10÷15V
• Napięcie wyjściowe: 12V +/-2%
• Prąd wyjściowy: 4A (prąd ciągły)
• Prąd jałowy przetwornicy: maks.14mA
• Zabezpieczenie przed zwarciem wyjścia: 6A – próg zadziałania zabezpieczenia
• Napięcie izolacji we/wy: 2kV
• Zakres temperatur pracy: -25°C ... +50°C
• Obudowa: Brak – konstrukcja otwarta
• Wymiary: 39 × 76 × 35 mm

Przykłady zastosowań:

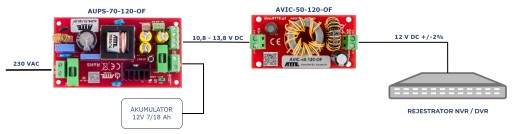

Przykład zastosowania przetwornicy do zasilania rejestratora NVR/DVR z zasilacza buforowego

Izolowane zasilanie z przetwornicy pozwala zminimalizować ryzyko występowania zakłóceń w obrazie kamer analogowych wynikających z pętli masy.

Przykład zastosowania przetwornicy do zasilania dysku sieciowego NAS z zasilacza buforowego

Zaprojektowano i wyprodukowano w Polsce.
