Przekaźnik kontroli temperatury 16A AC/DC

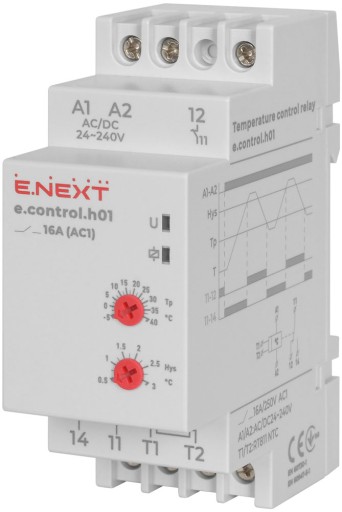

Przekaźnik Kontroli Temperatury e.control.h01

Zastosowanie

Przekaźnik e.control.h01 służy do:

• Pomiaru temperatury za pomocą zewnętrznego czujnika.
• Sterowania urządzeniami grzewczymi, chłodzącymi lub innymi na podstawie zmierzonej temperatury.

Dane Techniczne

• Zasilanie: AC/DC 24-240 V
• Pobór mocy: 1,5 W
• Zakres temperatur: -5…+40 °C
• Histereza: -0,5…+3 °C
• Typ styków: 1C/O
• Prąd znamionowy styków: 16 A (AC-1)
• Stopień ochrony: IP20

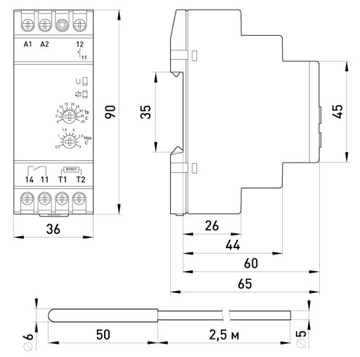

• Wymiary: 90×36×64 mm
• Czujnik temperatury: RT801 (stal nierdzewna)
• Element pomiarowy KTY81-210
• Wymiary czujnika, mm Ø6×50
• Materiał czujnika stal nierdzewna
• Rozmiar i długość kabla, mm2/m 2×0,3/2,5
• Materiał kabla silikon

Montaż i Podłączenie

1. Montaż:

   Zamontuj przekaźnik na szynie DIN 35 mm w plastikowej lub metalowej obudowie.

2. Podłączenie  Zgodnie z schematem
3. Ustawienia
4. Zakres temperatury: Ustaw pokrętłem „Tp” (-5…+40 °C).
5. Histereza: Ustaw pokrętłem „Hys” (-0,5…+3 °C).
6. Po podłączeniu zasilania wskaźnik LED (zielony) sygnalizuje gotowość.
