Солнечный комплект: солнечная панель 180Вт + регулятор 30А + монтажные рамы.

PANEL SŁONECZNY ZESTAW SOLARNY 180W + REGULATOR 30A + Zestaw ramek montażowych

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej
• Na łódce, jachcie, housebotcie
• Na działce rekreacyjnej, domek letniskowy.

W zestawie otrzymujesz:

1. Panel fotowoltaiczny POLI 180W 18V VOLT POLSKA BLACK (Najnowszy model, polikrystaliczny z oczkami montażowymi w ramie)
2. Regulator ładowania z wyświetlaczem LCD o maksymalnym prądzie ładowania i obciążenia 30a
3. Zestaw ramek montażowych 4 elementy
4. Kabel solarny 4mm2 z wtykami MC4 do podłączenia panela PV o długości 2m / opcjonalnie 4m lub 6m

Panel fotowoltaiczny POLI 180W 18V VOLT POLSKA

Dane techniczne panelu fotowoltaicznego:

• Moc maksymalna Pmax (W): 180W
• Tolerancja (%): ± 3%
• Napięcie obwodu otwartego Voc (V): 22,3
• Napięcie przy mocy maksymalnej Vmp (V): 18,36
• Prąd przy mocy maksymalnej Imp (A): 9,8
• Prąd zwarciowy Isc (A) : 10,59
• Wydajność modułu (%): 18,2
• Wydajność ogniwa solarnego (%) : 19,4
• Prąd nominalny bezpiecznika (A): 15
• Klasa ochronności: IP63
• Maksymalne napięcie układu paneli (V): DC1000
• Zakres temperatury pracy: -40°C-85°C
• Wymiar: 1480x670x35mm
• Wymiar ramy panelu: 30mm
• Waga: 9,8kg

Panel polikrystaliczny POLI z diodą bocznikującą (bypass) optymalizuje przepływ prądu w przypadku zacienienia, posiada wydajność konwersji ogniw powyżej 18%. Panel jest pokryty matową folią PET oraz laminowaną folią EVA. Wodoodporny, idealny do instalacji w układach.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

REGULATOR NAPIĘCIA 30A 12/24V Z FUNKCJĄ ZMIERZCHOWĄ I 2x USB

Funkcje regulatora:

• Regulator posiada programowalną funkcję czujnika zmierzchowego.
• Istnieje możliwość uruchomienia podłączonego odbiornika po zachodzie słońca na konkretną ilość godzin.
• Ponadto regulator może zostać w przyszłości rozbudowany o kolejne panele, dzięki czemu możemy pozyskiwać większą ilość prądu.
• Regulator ładuje akumulatory metodą PWM. Moduluje zakres napięcia od 0 do 100%, co pozwala na szybkie i stabilne ładowanie akumulatora niezależnie od pogody i stanu systemu solarnego.
• PODWÓJNE ZŁĄCZE USB

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.
• Przeciążenie po stronie odbiornika.
• Odwrócona polaryzacja akumulatora.
• Ochrona przed przegrzaniem.

Ustawienia regulatora:

• Włączanie/wyłączanie odbiorników.
• Włącznik zmierzchowy (włączanie odbiorników na dany czas po zachodzie słońca).
• Programowalny do 15h.

DANE TECHNICZNE REGULATORA:

• Nastawne zabezpieczenie przed rozładowaniem od: 10V /20,0V
• Nastawny punkt przywrócenia obciążenia: 12V /25V
• Maksymalne napięcie wejściowe(z paneli): <50V
• Klasa ochrony: IP30
• Max. prąd ładowania (prąd paneli): 30A
• Max. prąd obciążenia: 30A
• Napięcie pracy: 12V 24V DC
• Pobór własny: < 6mA
• Temperatura pracy: -35℃ do +60 ℃
• Wymiary: 133/70/33mm
• Kompensacja ładowania ze względu na temp.: -30,0mV/1 st. C/2V
• Wyjście USB: 5V/2A (podwójne)

CZAS ŁADOWANIA AKUMULATORÓW

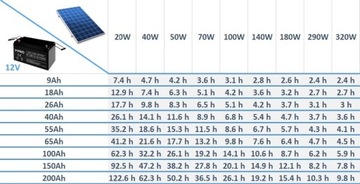

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

UWAGA: w zestawie nie ma akumulatora. Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah.

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Regulator ładowania kontroluje proces ładowania akumulatora i zabezpiecza go przed nadmierny naładowaniem lub rozładowaniem.

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
