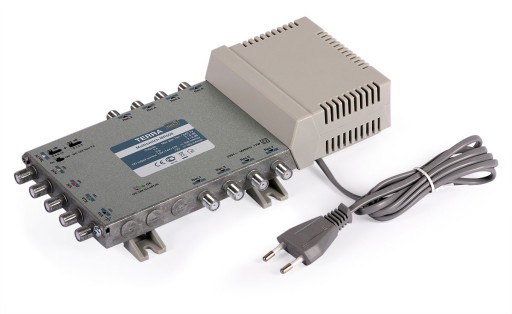

Multiswitch MR-508 Terra 5-we/8-wy
Kod towaru: MR-508
Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT, oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii w celu podziału magistrali.
Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.
MR-508 posiada 5 wejść oraz 8 wyjść umożliwiając dystrybucję sygnału z jednego satelity, telewizji naziemnej DVB-T oraz radia analogowego/DAB do 8 gniazd. W przypadku, gdy w instalacji wykorzystane mają być odbiorniki dwugłowicowe należy przeznaczyć na nie 2 wyjścia multiswitcha.
Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.
W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.
Cechy wyróżniające
- multiswitch radialny
- wbudowana prekorekcja charakterystyki kabla
- grupowanie wyjść pod względem poziomu wyjściowego
- separacja pomiędzy wejściami większa niż 30dB
- możliwość zasilania przedwzmacniacza dla anteny naziemnej
- wbudowany zasilacz
- odlewana obudowa gwarantująca wysoki poziom ekranowania
- Gwarancja - 4 lata.
Dane techniczne:
- Nazwa MR-508
- Ilość wyjść 8
- Pasmo pracy [MHz] SAT 950 - 2400
- DVB-T/Radio 47 - 790
- Wzmocnienie (wbudowana prekorekcja SAT wyjścia 1-4 0...8
- ch-ki tłumienia wyjścia 5-8 -1...6
- przewodu) [dB] wyjścia 9-12 -
- wyjścia 13-16 -
- DVB-T/ wyjścia 1-4 -1...5
- Radio wyjścia 5-8 -2...3
- wyjścia 9-12 -
- wyjścia 13-16
- Regulacja wzmocnienia w torze TV naz.[dB] 15, krok 1dB
- Max. poziom sygnału SAT (IMD3=35dB)* [dBμV] 96
- Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV] wyjścia 1-4 88
- wyjścia 5-8 86
- wyjścia 9-12 -
- wyjścia 13-16 -
- Separacja wejść SAT [dB] > 30
- Separacja wyjść [dB] pasmo SAT > 30
- pasmo DVB-T > 35
- Zasilanie na wejściach RF H/Lo, H/Hi - 18V;
- V/Lo, V/Hi - 14V
- TV naziemna - 12V
- Natężenie prądu na wejściach RF [A] +18V&+14V&+12V < 0,7
- +14V&+12V < 0,5
- +12V < 0,1
- Pobór prądu z odbiornika [mA] < 65
- Sygnały sterujące 14/18V, 0/22kHz
- Pobór mocy** 230VAC 50/60Hz 2W
- Zakres temperatur pracy [ºC] -20...+50
- Wymiary [mm] 253x135x52
- Masa [kg] 0,8
