НАБОР РАЗЪЕМОВ ДЛЯ ПОДКЛЮЧЕНИЯ КОНВЕРТЕРА КАМЕРЫ видеонаблюдения

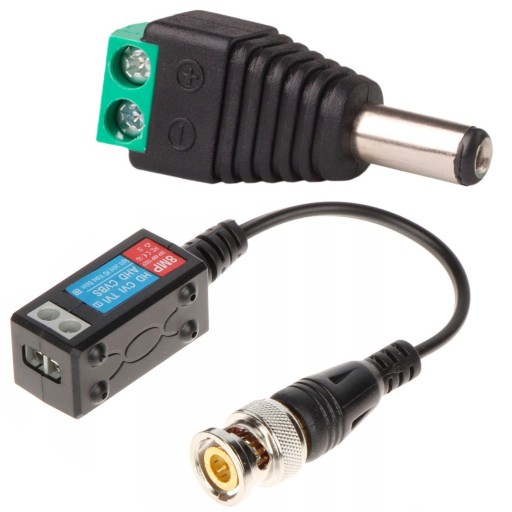

ZESTAW DO PODŁĄCZENIA KAMERY CCTV: Wtyk Zasilania DC 2,1/5,5 + Konwerter wideo BNC na skrętkę UTP

➡️ Zestaw zawiera:

• Wtyk zasilania DC 2,1/5,5 - 1 szt.

• Konwerter wideo BNC na skrętkę UTP - 1 szt.

➡️ Konwerter transformator wideo BNC na skrętkę UTP

Konwerter TR-1D-UHD przeznaczony jest do przesyłu sygnału wideo za pomocą skrętki komputerowej UTP/FTP z kamer w standardzie AHD,CVI,TVI lub CVBS.

Urządzenie dopasowuje impedancję kabla koncentrycznego 75 Ω do impedancji przewodu symetrycznego zapewniając przesył sygnału wizyjnego do 150 m (skrętka komputerowa 5 kategorii) oraz eliminuje zakłócenia niesymetryczne.

Konwertery pozwalają na przesłanie materiału wideo w maksymalnej rozdzielczości 8Mpx.

Należy zwrócić uwagę na prawidłowe połączenie zacisków (+) oraz (-). Odwrotne połączenie spowoduje zakłócenia obrazu.

Zasięg wideo:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

➡️ Parametry techniczne konwertera:

• Standard: AHD, HD-CVI, HD-TVI, PAL, NTSC
• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1
• Zakres pasma wideo: 0  ... 90 MHz ( -3 dB )CMRR (dB @ 5MHz):60 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: BNC Wtyk na przewodzie
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10 °C ... 70 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Wymiary: 33 x 17,7 x 15,7 mm

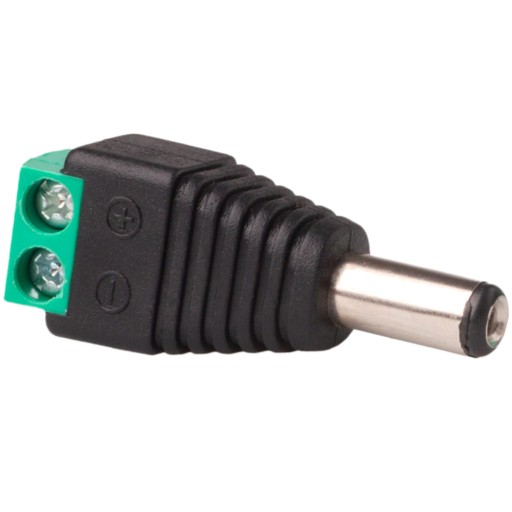

➡️ Wtyk Zasilania DC 2,1/5,5 mm

• Szybkozłącze na standardowy wtyk zasilania DC 2,1/5,5 mm do kamer CCTV.

• Aby zamontować szybkozłącze należy odizolować przewody, wcisnąć w zaciski kablowe, dokręcić dwa wkręty wkrętakiem krzyżakowym lub płaskim.

➡️ Parametry techniczne wtyku zasilania:

• Typ: Wtyk / Złączka męska
• Wtyk: 2,1 / 5,5 mm
• Wymiary: 35 x 15 x 12 mm
