Шайба самоконтрящаяся Nord Lock M5 DP

Oryginalne podkładki Nord-Lock są rozpoznawane na całym świecie ze względu na ich zdolność do bezpiecznych połączeń śrubowych w środowiskach narażonych na silne wibracje i obciążenia dynamiczne. Podkładki zwiększają niezawodność działania i obniżają koszty eksploatacji, jednocześnie znacznie zmniejszając ryzyko nieplanowanych przestojów produkcyjnych, wypadków i roszczeń gwarancyjnych.

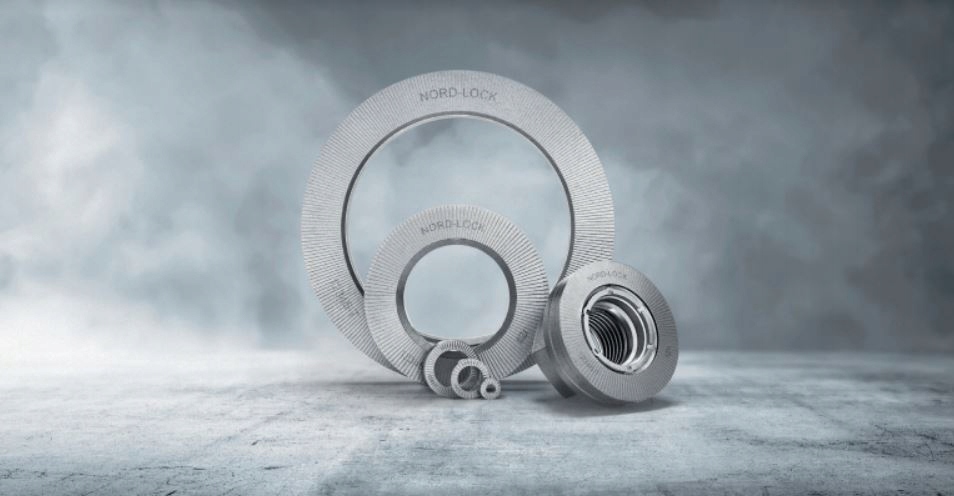

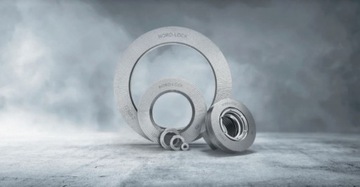

Podkładki Nord-Lock nie mogą poluzować się przypadkowo,ponieważ pod łbem śruby / nakrętki powstaje efekt klina. Nasza szeroka gama obejmuje podkładki wykonane z różnych materiałów i w różnych rozmiarach. Podkładki Nord-Lock są dostępne w dwóch wersjach średnicy zewnętrznej - standardowej i powiększonej. Podkładki o powiększonej średnicy zewnętrznej (podkładki SP) są idealne do zastosowań na powiększone otworów, wrażliwe powierzchnie i miękkie materiałach. Podkładki Nord-Lock SP dopasowują śruby / nakrętki kołnierzowe dla optymalnego rozkładu napięcia.

Podkładka M5 DP

Wymiary podkładki:

D-9,00mm

d- 5,4mm

T-1,8mm

Para podkładek dla maksymalnego bezpieczeństwa

Rozwiązanie zabezpieczające Nord-Lock składają się z pary podkładek skierowanymi do siebie klinami i ząbkami, wrzynającymi się w powierzchnie współpracujące. Wykorzystują one geometrię klinów, by skutecznie zapobiegać luzowaniu podczas wibracji.

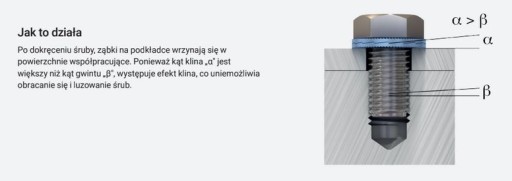

Jak to działa

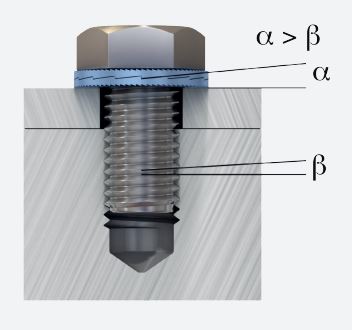

Po dokręceniu śruby, ząbki na podkładce wrzynają się w powierzchnie współpracujące. Ponieważ kąt klina „α" jest większy niż kąt gwintu „β", występuje efekt klina, co uniemożliwia obracanie się i luzowanie śrub.
