FILTR SIECIOWY PRZECIWZAKŁÓCENIOWY EMI MAX. 16A ZESTAW DO MONTAŻU

FILTR SIECIOWY PRZECIWZAKŁÓCENIOWY EMI MAX. 16A ZESTAW DO MONTAŻU

Filtr sieciowy EMI, przeciwzakłóceniowy, maksymalnie 16A - zestaw do samodzielnego montażu.

Zestaw zawiera elementy przedstawione na zdjęciu:

•  płytka PCB dwustronna 96 mm x 36 mm
•  2szt. dławik przeciwzakłóceniowy na rdzeniu toroidalnym 2x 5MH
•  2szt. kondensatorów X2 MKP 100nF 305V AC Pilkor PCX2339
•  6szt. kondensatorów przeciwzakłóceniowych 470pF 1000V
•  kondensator MKP 0,22 uF BMPP SH 630V
•  2szt. terminali ARK3 raster 5 mm

Wymiary dwóch cewek toroidalnych 5MH (x2):

• Średnica zewnętrzna rdzenia: 31 mm
• Średnica wewnętrzna rdzenia: 18 mm
• Szerokość rdzenia: 13 mm
• Średnica drutu: 1,2 mm
• Średnica zewnętrzna: ok. 36 mm
• Szerokość zewnętrzna: ok. 18 mm

Przewody od strony sieci montuje się do gniazda oznaczonego jako P2, transformator do złącza P1.

W obu przypadkach do skrajnych pinów gniazda ARK3.

Pin środkowy do przewodu ochronnego.

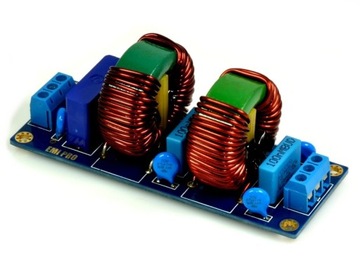

Zdjęcie filtru zlutowanego - jedynie poglądowe.

Kupujący otrzymuje komplet części wymienionych powyżej do samodzielnego montażu.
