Uniwersalny szablon do wyznaczania otworów MultiBlue

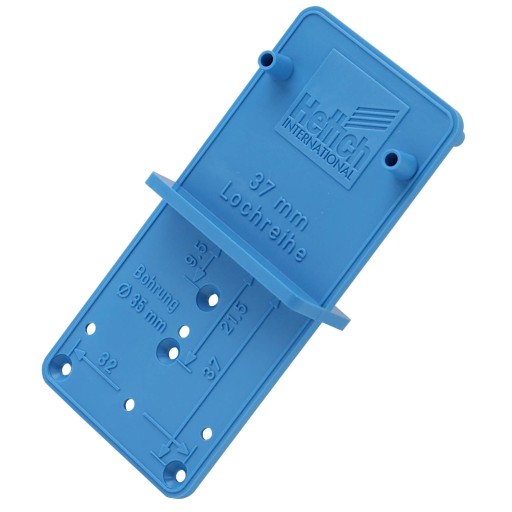

Szablon Hettich MultiBlue 351 to narzędzie, które służy do wyznaczania punktów wiercenia pod otwory zawiasów, prowadników lub złącz. Jest to dokładny i precyzyjny szablon, który ułatwia i przyspiesza proces montażu .

Szablon MultiBlue 351 posiada otwory umiejscowione w odpowiedniej odległości, które pozwalają na precyzyjne ustawienie punktów wiercenia . Aby wyznaczyć punkty wiercenia, należy umieścić szablon na płycie meblowej, w miejscu, w którym chcemy umieścić zawiasy, a następnie za pomocą narzędzia do wyznaczania ustawić wybrany punkt centralny . Dzięki temu narzędziu możemy mieć pewność, że wszystkie otwory będą wywiercone w dokładnie tych samych miejscach i w równej odległości od siebie.

Cechy produktu:

• Producent Hettich
• Materiał: tworzyw sztuczne
• Kolor: niebieski
• Id produktu: 351
• Prosty szablon do wyznaczania osi otworu: idealne rozwiązanie podczas montażu u klienta zapewniające prawidłowe zamontowanie okucia, bez konieczności użycia specjalistycznych maszyn
• Poręczny i jednocześnie wielofunkcyjny

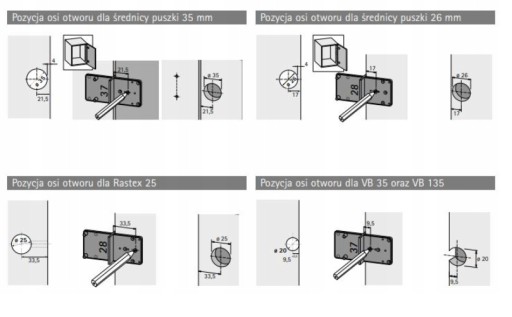

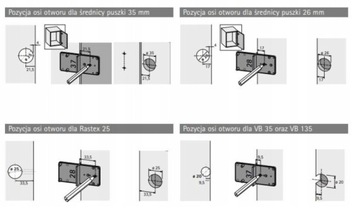

• Dwustronny szablon MultiBlue do wyznaczania osi otworów do

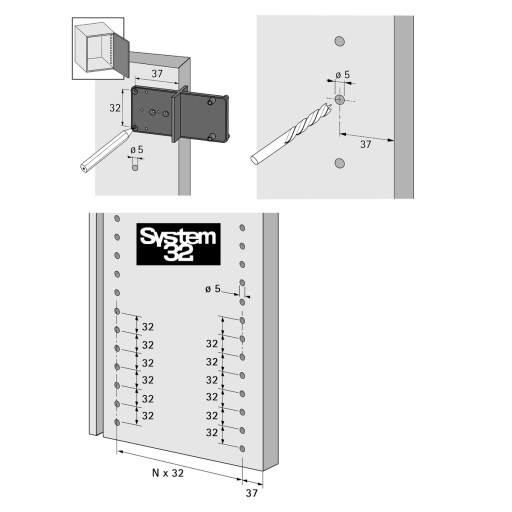

• - wierceń w rozstawie 32 pod np. prowadniki, trzpienie, podpórki do półek

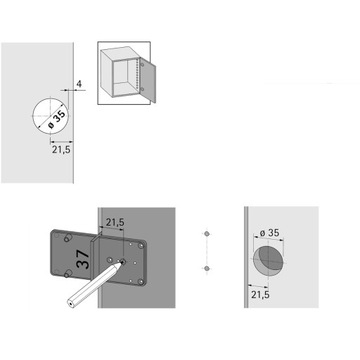

• - wierceń pod puszkę zawiasu ø 35 oraz ø 26 z wymiarem C 4 mm
• - wierceń ø 25 pod złącze Rastex 25

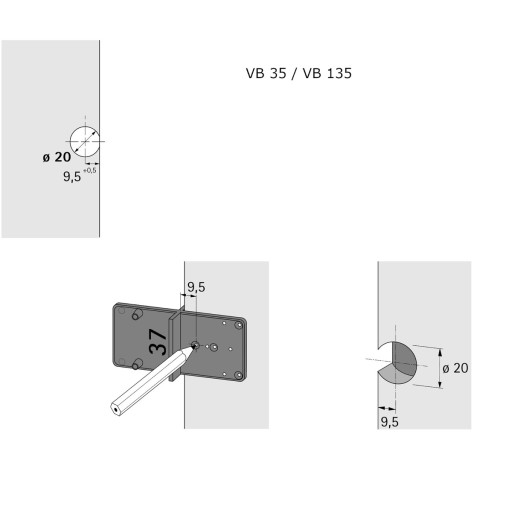

• - wierceń ø 20 pod złącza VB 35 oraz VB 135

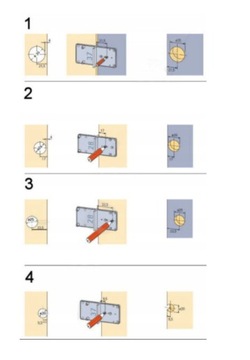

Aby wykorzystać szablon MultiBlue 351 do wyznaczenia otworów pod zawiasy, należy postępować zgodnie z następującymi krokami:

1. Umieść ramę szablonu na płycie meblowej w miejscu, gdzie chcesz umieścić zawiasy.
2. Za pomocą narzędzia do wyznaczania środka otworu ustaw punkt centralny pierwszego otworu na ramie szablonu.
3. Wiertarką wywierć otwór w miejscu oznaczonym na ramie szablonu.
4. Przenieś  szablon na kolejne miejsce, gdzie chcesz umieścić kolejny otwór i powtórz kroki 2-3 aż do wywiercenia wszystkich otworów.
