Wkład kominkowy kominek ANTEK żeliwny 10 kW ZESTAW Z DGP Turbina rury

Wkład kominkowy ANTEK z akcesoriami, kompletnym zestawem montażowym SKAMOL oraz zestawem do DGP

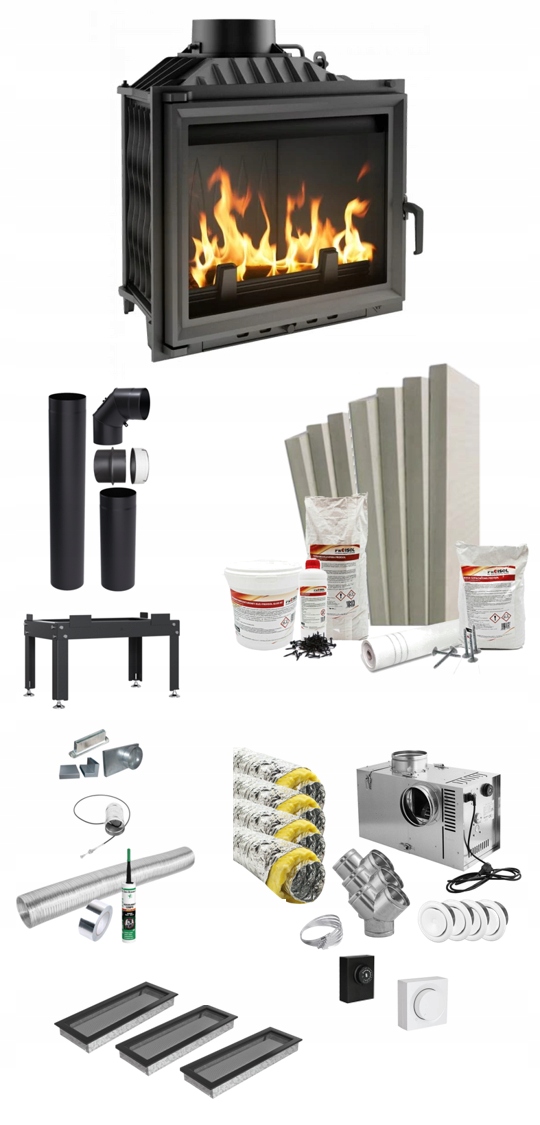

ZESTAW ZAWIERA:

1. WKŁAD KOMINKOWY ANTEK
2. RURA 1m
3. RURA 0,5m
4. KOLANO 90°
5. PRZEPUSTNICA Z CIĘGŁEM
6. PRZEJŚCIE SZNUROWE DO KOMINA CERAMICZNEGO
7. DOLOT ZIMNEGO POWIETRZA
8. PRZEJŚCIE DO DOLOTU 90°
9. PRZEJŚCIE DOLOT - RURA
10. RURA SPIRO
11. PODSTAWA DEDYKOWANA DO WKŁADU
12. SILIKON - USZCZELNIACZ DO RUR
13. TAŚMA IZOLACYJNA 170°C - 45M
14. KRATKA WENTYLACYJNA KOMINKOWA 17X49 CZARNA - 3szt.
15. PŁYTA KRZEMIANOWO-WAPNIOWA SKAMOENCLOSURE BOARD 100X61X3 – 13 szt
16. GRUNT HOT-SYSTEM 1L – 1 szt
17. KLEJ HOT-SYSTEM 1kg – 4 szt
18. ZAPRAWA KLEJOWA PROISOL 20 kg - 1 szt
19. SIATKA ELEWACYJNA 7m
20. MASA SZPACHLOWA PROISOL - 15 kg - 1 szt
21. KOŁKI MONTAŻOWE – 10 szt
22. WKRĘTY - 100 szt
23. ZESTAW NAWIEWNY TURBINA BANAN 1 - II GENERACJA - 1SZT.
24. TERMOSTAT - 1SZT.
25. PRZEWÓD IZOLOWANY SONOTHERM M0 127/5 5m - 2SZT.
26. PRZEWÓD IZOLOWANY SONOTHERM M0 127 10m - 3SZT.
27. ANEMOSTAT NAWIWNY BIAŁY fi 125 - 4SZT.
28. TRÓJNIK Y fi 125 - 3SZT.
29. OPASKA ZACISKOWA - 12SZT.
30. ELEKTRONICZNY REGULATOR OBROTÓW - 1SZT.

Na tej aukcji kupujesz wkład kominkowy ANTEK z kompletnym zestawem montażowym oraz zestawem do DGP!

WYKORZYSTANIE ENERGII

Maksymalne wykorzystanie ciepła dzięki gęsto rozmieszczonym radiatorom oraz ściankom paleniska wykonanym z wysokiej jakości żeliwa o grubości 8 mm. Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Zwiększona wydajność pracy wkładu poprzez manualną regulację ciągu komina przy użyciu wbudowanego szybra. Ręczna kontrola nad procesem spalania realizowana poprzez przesuwkę popielnika.

BEZPIECZEŃSTWO

Klasyczny front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.

UŻYTKOWANIE

System zimnej klamki ograniczający ryzyko oparzenia się, dzięki możliwości jej zdjęcia podczas palenia. Szuflada/pojemnik na popiół, w których gromadzą się pozostałości po spalonym drewnie oraz ruchomy ruszt, ułatwiający usunięcie popiołu. Ograniczenie osadzania sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Klasa 5 wprowadzona przez znowelizowaną normę PN EN 303-5 dotyczy kotłów i pieców.

Kocioł spełniający klasę 5. to gwarancja najniższej emisji CO, pyłów i węgla organicznego do atmosfery oraz wysokiej sprawności, co przekłada się m.in. na mniejsze zużycie paliwa. Ponadto urządzenia tej klasy objęte są często programem dofinansowań do ceny zakupu kotła.

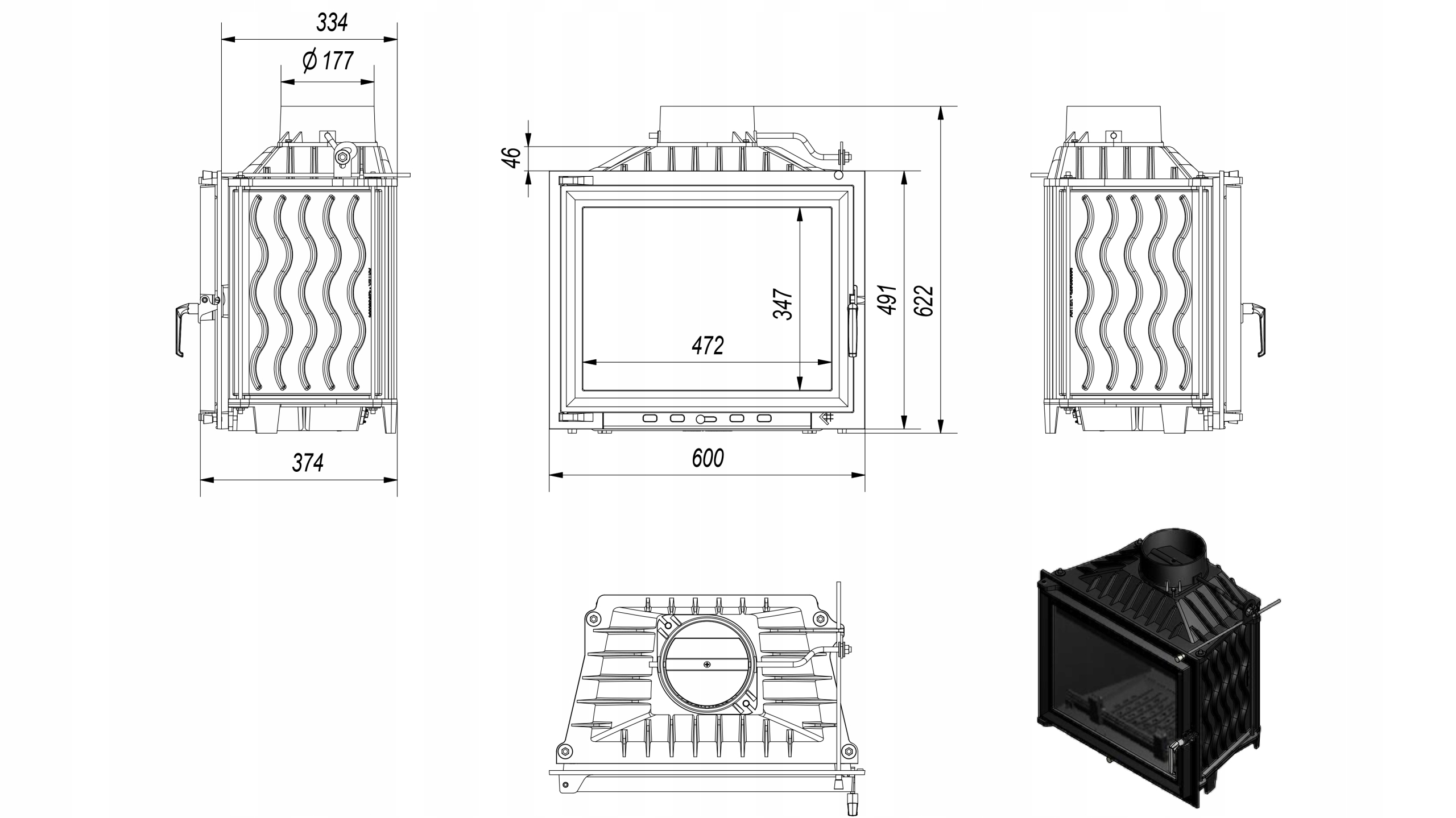

RYSUNEK TECHNICZNY WKŁADU

DANE TECHNICZNE

Ogólne

• Moc nominalna (kW) 10
• Zakres mocy grzewczej (kW) 6.0 - 13.0
• Materiał wykonania żeliwny
• Sprawność cieplna (%) 76
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Temperatura spalin (oC) 310
• Max długość polan (cm) 33
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥700
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥500
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo

Parametry fizyczne

• Waga (kg) 91
• Średnica wylotu spalin (mm) 180
• Szerokość (cm) 60
• Wysokość (cm) 62.2
• Głębokość (cm) 33.4

Certyfikaty/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Efektywność Energetyczna
• Klasa Energetyczna A
• Sezonowa efektywnosc energetyczna (%) 66
• współczynnik EEI 100.2
• Emisja CO (przy 13% O2) ≤ podawana w % 0.14
• Emisja pyłków (pył) (mg/Nm3) 22

Wyposażenie

• Popielnik

AKCESSORIA DO WKŁADU KOMINKOWEGO

ZESTAW RUR

1. RURA 1m i 0,5m

Rura spalinowa przeznaczona do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Łączenie rur polega na wsuwaniu jednego elementu w drugi.

2. KOLANO RUCHOME 90°

Kolanko nastawne do kąta 90°, 3-segmentowe przeznaczone do podłączania wkładów kominkowych opalanych drewnem do istniejących przewodów kominowych.

Spełnia wszelkie polskie i europejskie normy, zapewnia bezpieczeństwo oraz maksymalną wydajność i komfort.

Kolano posiada element rewizyjny tzw. wyczystkę, przez którą można w każdej chwili dokonać kontroli połączenia. Dzięki zastosowaniu specjalnych obejm, łączenie elementów kolana jest idealnie szczelne.

3. PRZEJŚCIE SZNUROWE

Przejście z redukcją z systemu rur do komina ceramicznego, umożliwia bezpieczne połączenie stalowej rury spalinowej z kominem ceramicznym.

PODSTAWA

Podstawa umożliwia stabilne i bezproblemowe ustawienie wkładu kominkowego żeliwnego lub z płaszczem wodnym.

Dzięki regulowanym do 5 cm nóżkom można bezpiecznie ustawić kominek, nawet na powierzchni o znacznych nierównościach.

ZESTAW DOLOTOWY

1. DOLOT POWIETRZA

Dolot zimnego powietrza to specjalny króciec montowany na życzenie klienta za dodatkową opłatą do każdego z naszych wkładów kominkowych, który ma żeliwną podstawę.

Ma on za zadanie doprowadzenie świeżego powietrza do spalania.

Do prawidłowej pracy każdy kominek potrzebuje odpowiednią ilości powietrza. Często jego niedobór staje się jednym z głównych problemów złego funkcjonowania wkładu. Aby kominek nie sprawiał nam problemów musi mieć dostarczone ok. 8-10 m3/h powietrza na 1 kg drewna. Jeżeli nie ma innej drogi pobiera on powietrze z pomieszczenia, w którym się znajduje. A ponieważ najczęściej jest on usytuowany w salonie, czyli miejscu gdzie bardzo często przebywamy, w rzeczywistości pośrednio "zabiera" on powietrze nam.

2. PRZEJŚCIE DO DOLOTU 90°

Przy jego użyciu istnieje możliwość bezpośredniego przejścia z dolotu pod kominek o 90°.

3. PRZEJŚCIE DOLOT - RURA

Przejście z króćca dolotu o wymiarach 25x152 mm na rurę fi 100 mm lub fi 125 mm lub fi 150 mm* pod kątem 90°.

PRZEPUSTNICA

Przepustnica z cięgłem fi 100, fi 125 lub fi 150 przeznaczona jest do regulacji przepływu powietrza w systemach dystrybucji gorącego powietrza lub w przewodach doprowadzających powietrze pod wkład kominkowy.

Przepustnica wyposażona jest w specjalną uszczelkę, dzięki której następuje całkowite odcięcie powietrza z zewnątrz.

UWAGA: ze względu na możliwość połączenia z rurą spiro przepustnice mają średnicę od 5 do 10 mm mniejszą.

AKCESORIA

1. RURA SPIRO

Rura elastyczna typu flex ma zastosowanie w systemach wentylacyjnych, klimatyzacyjnych oraz przy rozprowadzeniu ciepłego powietrza od kominków. Rury te dają się kształtować pod dowolnym kątem nie zmieniając parametrów zewnętrznych, a jednocześnie zachowując szczelność. Dzięki charakterystycznym przetłoczeniom powierzchni, przewody doskonale przenoszą wydłużenia liniowe oraz tłumią drgania powstające, np. od pracujących wentylatorów.

2. SILIKON 1200 stopni

Jednoskładnikowy kit uszczelniający na bazie szkła wodnego do miejsc narażonych na bezpośredni kontakt z ogniem.

3. TAŚMA IZOLACYJNA

Taśma aluminiowa jednostronnie klejąca odporna na temperaturę do 170°C. Znajduje zastosowanie w montażu urządzeń klimatyzacyjnych, wentylacyjnych oraz do klejenia izolacji kominków.

KRATKA WENTYLACYJNA KOMINKOWA 17X49 CZARNA

Kratka kominkowa stanowi estetyczne zakończenie kanałów rozprowadzających ciepłe powietrze z kominka. Jest ona instalowana w ścianie lub w czopuchu obudowy kominkowej za pomocą kieszeni oraz giętkich zapinek. Takie rozwiązanie umożliwia jej szybki montaż i demontaż, np. na potrzeby jej oczyszczenia.

Parametry fizyczne

• Waga (kg)       1
•  Szerokość (cm)           48.1
• Wysokość (cm)           17
•  Głębokość (cm)           4.5
•  Pole czynne kratki (cm2)         516
• Szerokość kieszeni (cm)         45.6
• Wyskość kieszeni (cm)            15.2
• Głębokość kieszeni (cm)         4.5

Ogólne

• Kolor   czarny
•  Cechy kratki    siatka
• Materiał wykonania      stal malowana proszkowo
• Typ kratki         prostokątna

ZESTAW DO BUDOWY KOMINKA

Płyta krzemianowo - wapniowa SkamoEnclosure Board

Służy do budowy kominka, będąc jednocześnie jego izolacją. Tworzy lekką oraz sztywną konstrukcję i jest łatwa w obróbce przy użyciu tradycyjnych narzędzi stolarskich. Jej montażu dokonuje się za pomocą kleju i wkrętów TD Płyta jest doskonałym izolatorem wysokich temperatur panujących wewnątrz obudowy kominkowej, zapewnia człowiekowi bezpieczny ich poziom po stronie zewnętrznej. Zastępuje tradycyjne rozwiązanie na bazie płyt G-K oraz wełny mineralnej. Idealnie nadaje się do izolacji belki drewnianej, ścianek bocznych oraz ściany za kominkiem.

GRUNT HOT-SYSTEM

Preparat przeznaczony do impregnowania płyt kominkowych w celu zwiększenia jego przyczepności. Wykonany  na bazie krzemianu sodu i mikro-krzemionki.

KLEJ HOT-SYSTEM

Ognioodporny  klej do łączenia płyt kominkowych jest gotowym do użycia klejem o specjalnym składzie do zastosowania w warunkach oddziaływania wysokiej temperatury, gdzie zwykłe kleje nie pozwalają na długotrwałe mocowanie płyt. Jest przeznaczony do zastosowania w takich miejscach jak otoczenie kominka, miejsca za kotłami, piecami, kuchenkami, grzejnikami oraz na drzwiach pieców grzewczych.

WKRĘT DO ŁĄCZENIA PŁYT

Przydatny do skręcenia płyt izolacyjnych.

ZAPRAWA KLEJOWA PROISOL

Zaprawa klejowa przeznaczona do przyklejania płyt kominkowych, jak również innych dostępnych na rynku płyt krzemianowo-wapniowych.Posiada bardzo dobrą przyczepność do podłoża i płyt krzemianowo-wapniowych, wysoką wydajność, dużą podatność na obróbkę oraz optymalne parametry fizyczne.

KOŁEK

Kołek do łączenia płyty ze ścianą.

MASA SZPACHLOWA PROISOL

Gotowa jednorodna masa mineralna w kolorze białym, do stosowania na płytach kominkowych. Produkt przeznaczony jest do przygotowywania powierzchni ścian na kominku pod malowanie. Odpowiednia pod większość dostępnych na rynku wewnętrznych farb dyspersyjnych. Uzyskana powierzchnia jest elastyczna, łatwo szlifowalna, można w niej zatopić w celu wzmocnienia obudowy kominka siatkę z włókna szklanego. Masa jest przeznaczona do nanoszenia pacą.

SIATKA

Siatka z włókna szklanego-  stosowana na zewnętrzną część obudowy.

ZESTAW DO DYSTRYBUCJI GORĄCEGO POWIETRZA

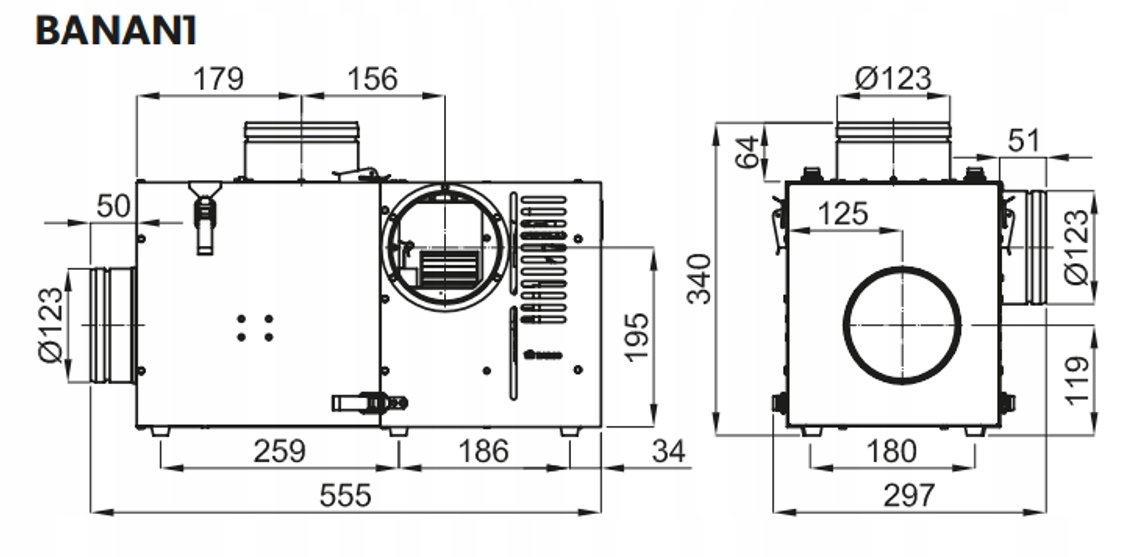

TURBINA BANAN1 370 m3/h.

Zestaw nawiewny BANAN przygotowuje i rozprowadza ciepłe powietrze (max do 180oC) z kapy nad paleniskiem kominkowym do pomieszczeń mieszkalnych.

SKŁAD ZESTAWU:

1. Bypass:

• zabezpiecza aparat nawiewny przed przegrzaniem,
• ogranicza temperaturę gorącego powietrza płynącego z kominka przez zassanie dodatkowego (chłodnego) powietrza z otoczenia,
• odcina przepływ gorącego powietrza do niepracującego (np. z powodu braku prądu) aparatu nawiewnego, - filtruje gorące powietrze, - podnosi sprawność systemu ogrzewania kominowego.

2. Aparat nawiewny:

• posiada odizolowany termicznie i akustycznie wentylator nadmuchujący powietrze,
• posiada termostat o zakresie nastaw od 10 - 150ºC.

Gdy temperatura w kapie kominka osiągnie nastawioną wartość zestaw nawiewny uruchamia się, automatycznie wymuszając przepływ ciepłego powietrza, poniżej tej temperatury zestaw samoczynnie się wyłącza (np. gdy w kominku się nie pali).

DANE TECHNICZNE:

• Wydajność maksymalna aparatu nawiewnego BANAN1: 370 [m3/h]
• Średnica króćców dolotowych BANAN1: 125 [mm]
• Moc: BANAN1: 50 [W]
• Maksymalna temperatura otoczenia: 50 [ºC]
• Maksymalna temperatura zasilającego powietrza: 200 [ºC]
• Ciśnienie akustyczne: 65 [dB]
• Zasilanie: 230 [V] 50 [Hz] AC
• Stopień ochrony: IP20
• Materiał: blacha ocynkowana
• Producent: Darco (Polska)

Elektroniczny regulator obrotów ERO-32MN-1B DARCO

Nadtynkowy regulator obrotów w kształcie białego kwadratu. Służy do sterowania nasad hybrydowych Turbowent, generatorów ciągu kominowego serii GCKV i aparatów nawiewnych II generacji firmy Darco. Stan pracy sygnalizowany jest za pomocą dwukolorowej diody.

Dane techniczne:

• Napięcie zasilania - 20 - 24V DC
• Moc znamionowa - 0,6W
• Prąd maksymalny - 40mA
• Obciążenie mx wyjścia R - 5mA
• Klasa ochrony IP - IP40
• Temperatura otoczenia - -20 - +60*C
• Wilgotność otoczenia - 10 - 80%
• Wymiary - 84x84x19mm
• Waga - 130g
• Montaż - Pod lub natynkowy
• Zastosowanie - aparaty nawiewne AN, generatory ciągu kominowego GCK i Turbowenty hybrydowe

Regulator wyposażono w czujnik natężenia światła, który pozwala dostosować intensywność podświetlenia pokrętła do warunków panujących w pomieszczeniu.

Termostat manualny natynkowy ETT-MN-0 (0 do 220 °C) Darco

Termostat ETT-MN został zaprojektowany z myślą o współpracy z Aparatami nawiewnymi AN II generacji, produkowanymi przez firmę Darco. Jego zastosowanie jest szczególnie istotne w specyficznych przypadkach instalacyjnych, które mogą wpłynąć na efektywność działania systemu grzewczego.

Zalety termostatu ETT-MN:

• Precyzyjna regulacja temperatury – termostat automatycznie uruchamia i wyłącza aparat nawiewny, w zależności od zmian temperatury, co pozwala na optymalną pracę systemu i ograniczenie zużycia energii.
• Zwiększona efektywność systemu grzewczego – urządzenie zapewnia skuteczne sterowanie nawiewem ciepłego powietrza, co pozwala na lepsze rozprowadzenie ciepła w pomieszczeniach.
• Bezobsługowa praca – po odpowiednim ustawieniu wartości temperatury, termostat działa w pełni automatycznie, reagując na wzrost i spadek temperatury bez potrzeby ingerencji użytkownika.
• Możliwość zastosowania w trudnych warunkach instalacyjnych – termostat sprawdza się w sytuacjach, gdzie kominek i aparat nawiewny są od siebie znacznie oddalone lub znajdują się na różnych poziomach, co mogłoby utrudnić ich współpracę bez dodatkowego sterowania.

Warunki stosowania:

1. Długa odległość między kominkiem a aparatem nawiewnym – kiedy aparat nawiewny znajduje się w znacznej odległości od kominka, termostat umożliwia sprawne i wydajne zarządzanie temperaturą nawiewu, mimo tej odległości.
2. Różnica wysokości między kominkiem a aparatem nawiewnym – jeżeli aparat nawiewny jest zamontowany poniżej poziomu kominka, konieczne jest zastosowanie termostatu, aby zrekompensować różnicę w rozchodzeniu się ciepła.
3. Precyzyjna kontrola temperatury – termostat ETT-MN jest zaprogramowany tak, aby załączać aparat nawiewny przy przekroczeniu ustawionej temperatury i wyłączać go, gdy temperatura spadnie poniżej zadanej wartości, co minimalizuje ryzyko przegrzewania lub niedogrzania pomieszczeń.

Elastyczny przewód izolowany Sonotherm M0

Specjalnie zaprojektowany przewód do transportu ciepłego powietrza. Idealnie nadają się również do instalacji wentylacyjnych, rekuperacji i klimatyzacji- wszędzie tam gdzie wymagana jest większa niż standardowa odporność temperaturowa. Znakomicie tłumi hałas, niweluje drgania, a także redukuje konieczność stosowania kształtek. Posiada atest higieniczny PZH.

Odpowiednią sztywność i zachowanie przekroju zapewnia wewnętrzny stelaż przewodu wykonany ze spiralnie zwiniętego drutu stalowego o podwyższonej wytrzymałości. Płaszcz wewnętrzny przewodu Sonotherm M0 wykonany jest z mikroperforowanej folii aluminiowej zapewniającej dodatkową izolację akustyczną, natomiast płaszcz zewnętrzny wykonany został z aluminizowanej folii odpornej na rozdarcia.

DANE TECHNICZNE:

• Materiał  Aluminium
• Zakres średnic Ø76 mm – Ø610 mm
• Zakres temperatury pracy -30ºC / +250ºC
• Prędkość powietrza Max. 30 m/sek.
• Ciśnienie pracy Max. 5000 Pa.
• Klasa palności Ognioodporna
• Sposób pakowania Odcinki 5 mb (dotyczy średnic 102-162) i 10 mb pakowane w kartonowe pudełka o długości 110 cm
• Izolacja: Wełna szklana o grubości 25 mm – 100 mm oraz gęstości 12/16 kg/m³
• Płaszcz zewnętrzny: Aluminium
• Płaszcz wewnętrzny: Mikroperforowana folia aluminiowa (STH)

AKCESORIA

ANEMOSTAT NAWIEWNY Z RAMKĄ

Anemostat instaluje się na zakończeniach przewodów wentylacyjnych lub rozprowadzania gorącego powietrza

Przeznaczony do montażu w suficie, ścianie lub bezpośrednio na kanale wentylacyjnym

Czoło malowane na kolor RAL 9016, kołnierz ze stali ocynkowanej

TRÓJNIK Y OCYNKOWY

Przeznaczony do rozgałęzienia przewodów rozprowadzających gorące powierze w celu ich rozprowadzenia do pomieszczeń.
